Справочник по проектированию электрических сетей

Файбисович Д. Л.

Трудности переходного периода в развитии экономики страны сказались на уровне спада промышленного потребления электроэнергии и, как следствие, на резком сокращении объемов электросетевого строительства всех напряжений. Так, среднегодовые вводы ВЛ 500, 220 и 110 кВ за последние 15 лет по России снизились в 3 раза.

Одной из основных причин роста повреждаемости ВЛ и оборудования ПС является значительный объем физически и морально устаревшего оборудования, находившегося в эксплуатации. Так, на начало 2010 года износ сетевого хозяйства ФСК ЕЭС в целом составил 50,6 %, в том числе подстанционного оборудования — 60 %, зданий и сооружений — 39 %. Около 40 % оборудования уже выработало свой нормативный ресурс.

На ПС

напряжением 110–220 кВ со сроком службы более 50 лет требуют замены 8,5 млн кВА, из которых более половины подлежит восстановлению. Преодоление дефицита финансовых и материальных ресурсов для проведения реконструкции невозможно без привлечения крупномасштабных инвестиций. В этих условиях стратегия проведения работ по техперевооружению и реконструкции объектов электрических сетей должна учитывать финансовое положение РАО «ЕЭС России» и АО-энерго и строиться в ближайшие годы в направлении продления ресурса оборудования, применения восстановительных технологий. При замене оборудования на ПС рекомендуется ориентироваться на лучшие образцы оборудования, выпускаемого отечественными заводами. Использование оборудования производства иностранных фирм должно относиться к «приоритетным» объектам в случаях отсутствия аналогов в номенклатуре отечественных заводов.

Продление ресурса оборудования неминуемо скажется на увеличении объема работ по устранению физического и морального износа объектов электрических сетей в будущем.

Выдача мощности строящихся электростанций, внешнее электроснабжение новых потребителей, проведение реконструкции и технического перевооружения требуют весьма значительного объема электросетевого строительства. Так, в 2010 г. ОАО «ФСК ЕЭС» начало строительство 36 ПС и 40 ВЛ напряжением 110 кВ и выше общей установленной мощностью 7416 МВА протяженностью свыше 5 тыс. км. Затраты на реализацию всех направлений инвестиционной программы ФСК ЕЭС в 2010 г. составили более 170 млрд руб., а всего на период 2010–2012 гг. планируется более 520 млрд руб.

В 2000-е гг. продолжалось совершенствование организационной структуры электросетевого хозяйства страны. Постановлением Правительства РФ «О реформировании электроэнергетики Российской Федерации» ЕЭС России была признана «общенародным достоянием и гарантией энергетической безопасности» государства. Основной частью ЕЭС «является единая национальная энергетическая сеть, включающая в себя систему магистральных линий электропередачи, объединяющих большинство регионов страны, и представляющая собой один из элементов гарантии целостности государства». Для ее «сохранения и укрепления, обеспечения единства технологического управления и реализации государственной политики в электроэнергетике» было предусмотрено создание Федеральной сетевой компании (ФСК). В последующем постановлении Правительства РФ были утверждены критерии отнесения магистральных линий электропередачи и объектов электросетевого хозяйства к единой национальной (общероссийской) электрической сети (ЕНЭС).

Для реализации правительственной программы реформирования электроэнергетики в части электросетевого комплекса, относящегося к ЕНЭС, в ноябре 2001 г. Совет директоров ОАО РАО «ЕЭС России» определил этапы создания и основные нормы управления ФСК. В январе 2002 г. Совет директоров ОАО РАО «ЕЭС России» принял решение об учреждении ОАО «Федеральная сетевая компания Единой энергетической системы» (ОАО «ФСК ЕЭС»). Решениями Совета Директоров было одобрено участие ОАО РАО «ЕЭС России» в качестве единого учредителя ОАО «ФСК ЕЭС» и утверждена кандидатура Председателя Правления ОАО «ФСК ЕЭС», утверждены размеры и стоимость имущества ОАО РАО «ЕЭС России», передаваемого в уставный капитал ОАО «ФСК ЕЭС», одобрена крупная сделка по внесению имущества в уставный капитал ОАО «ФСК ЕЭС». Согласно решениям Совета директоров ОАО РАО «ЕЭС России» уставный капитал ОАО «ФСК ЕЭС» составлял 127 млрд руб. В его оплату

ОАО РАО «ЕЭС России» вносились денежные средства, а также электросетевой комплекс, принадлежавший ОАО РАО «ЕЭС России», который включал 140 ПС, линии электропередачи протяженностью более 44 тыс. км, производственные базы, системы технологического управления.

В июне 2002 г. состоялась официальная государственная регистрация новой компании — ОАО «ФСК ЕЭС», созданной как организация по управлению ЕНЭС с целью ее сохранения и развития. Основными направлениями деятельности ОАО «ФСК ЕЭС» являются:

управление ЕНЭС;

предоставление услуг субъектам оптового рынка электрической энергии по передаче электрической энергии и присоединению к электрической сети;

инвестиционная деятельность в сфере развития ЕНЭС;

поддержание в надлежащем состоянии электрических сетей;

технический надзор за состоянием сетевых объектов ЕЭС России.

К середине октября 2002 г. было завершено первичное формирование ОАО «ФСК ЕЭС». В конце 2003 г. по распоряжению Правительства РФ было создано и зарегистрировано семь (по числу ОЭС) межрегиональных магистральных сетевых компаний (ММСК): Северо-Запада, Центра, Юга, Волги, Урала, Сибири и Востока. В уставные капиталы ММСК переданы сетевые объекты и активы, принадлежавшие АО-энерго и относящиеся к ЕНЭС. Учредители ММСК выступили Российский фонд федерального имущества (85 %) и ОАО «ФСК ЕЭС» (15 %).

На начало 2010 г. формирование ММСК было практически завершено. Принята окончательная схема формирования ЕНЭС, предусматривающая одноэтапное присоединение ранее созданных магистральных сетевых компаний (МСК) к ОАО «ФСК ЕЭС».

ММСК являются компаниями, только владеющими магистральными сетями, но не осуществляющими функции эксплуатации и развития сетей. Последнее является прерогативой ОАО «ФСК ЕЭС».

В соответствии с Федеральным законом «Об электроэнергетике» по объектам, входящим в ЕНЭС, права собственников ограничиваются и передаются «ФСК ЕЭС» как организации, осуществляющей управление ЕНЭС. Концентрация управления всем магистральным сетевым комплексом страны в рамках ФСК ЕЭС создаст условия для обеспечения надежной работы в рыночных условиях, то есть возможность равного доступа к электрической сети, реализации единой стратегии и единых норм развития, нормальное функционирование рынка электроэнергии и проч. Функции и активы региональных диспетчерских управлений (РДУ) переданы общероссийскому системному оператору (ОАО «СО ЕЭС»).

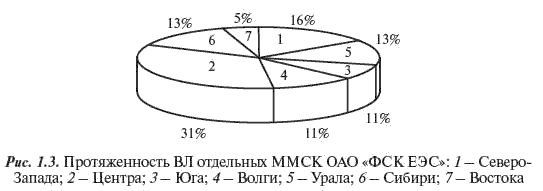

Протяженность ВЛ по ММСК в процентах от общей длины ВЛ ОАО «ФСК ЕЭС» приведена на рис. 1.3.

К ЕНЭС относятся следующие магистральные линии электропередачи и объекты электросетевого хозяйства (Постановление Правительства РФ от 26 января 2006 г. № 41).

1. Линии электропередачи (воздушные и кабельные), проектный номинальный класс напряжения которых составляет 330 кВ и выше.

2. Линии электропередачи (воздушные и кабельные), проектный номинальный класс напряжения которых составляет 220 кВ:

обеспечивающие выдачу в сеть энергетической мощности электрических станций, общая установленная мощность каждой из которых составляет не менее 200 МВт;

обеспечивающие соединение и параллельную работу энергетических систем различных объектов Российской Федерации;

обеспечивающие выдачу энергетической мощности в узлы электрической нагрузки с присоединенной трансформаторной мощностью не менее 125 МВА;

непосредственно обеспечивающие соединение указанных линий электропередачи, включая магистральные линии электропередачи с подстанциями, внесенными в уставный фонд Российского открытого акционерного общества энергетики и электрификации «ЕЭС России».
