Справочник по проектированию электрических сетей

Файбисович Д. Л.

В 1956 г. вошла в эксплуатацию первая ВЛ 400 кВ Куйбышевская ГЭС — Москва. С переводом первых электропередач 400 кВ на 500 кВ (1959 г.) был поставлен вопрос о введении промежуточного напряжения между 500 и 220 кВ. Таким напряжением явилось 330 кВ, а первая электропередача этого класса напряжения Прибалтийская ГРЭС — Рига была введена в работу в 1959 г.

При практической реализации рекомендаций по введению в действующую систему напряжений 110–220—500 кВ промежуточного напряжения — 330 кВ — в электрических сетях нашей страны стали параллельно развиваться две системы напряжений: 110-220-500-1150 кВ и 110-330-750 кВ.

В электрических сетях большинства энергосистем

России принята шкала напряжений 110-220-500-1150 кВ. В ОЭС Северо-Запада и частично в ОЭС Центра используется шкала 110-330-750 кВ. В ОЭС Центра сети 330 и 750 кВ, а в ОЭС Северного Кавказа сети напряжением 330 кВ получили определенное распространение и в перспективе намечены к дальнейшему развитию, как правило, в пределах районов их существующего использования.

Граница использования указанных систем напряжений в ЕЭС России в течение последних 15 лет постепенно смещалась в восточном направлении. Указанное является следствием использования напряжений 750 и 330 кВ для выдачи мощности Калининской, Смоленской и Курской АЭС, расположенных в зоне стыка двух систем напряжений. Если на начало 1980 г. восточная граница распространения сетей 750 кВ лежала на линии Ленинград — Калинин — Брянск — Курск, то к концу 2000 г. линия разграничения систем напряжений проходила через Санкт-Петербург — Владимир — Михайлов — Курск, т. е. на 200–250 км восточнее.

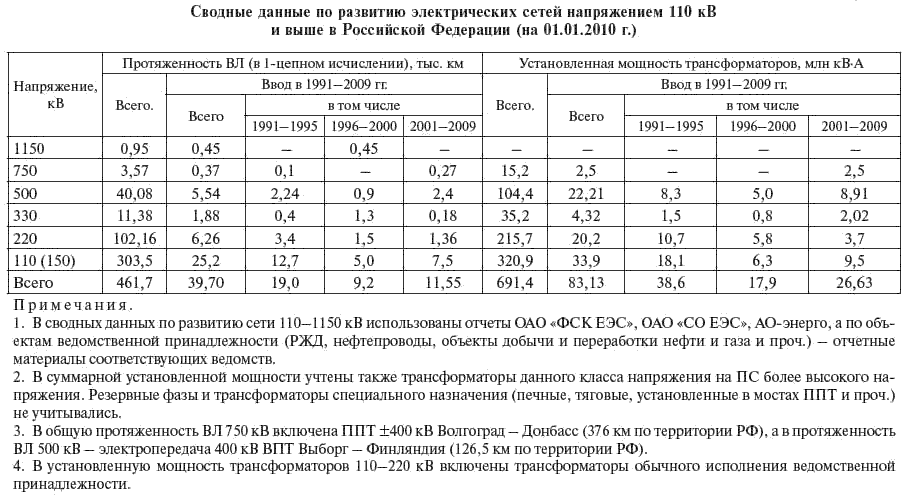

Таблица 1.3

Характерной особенностью отмеченного смещения сетей 750 кВ в восточном направлении является использование этого напряжения для выдачи мощности указанных выше АЭС. Как известно, одним из последствий аварии на Чернобыльской АЭС явился отказ от строительства новых АЭС и доведения до проектной мощности Калининской, Смоленской и Курской АЭС. В связи с этим строительство ряда ВЛ от Смоленской АЭС в габаритах 750 кВ, рассчитанных на использование полной пропускной способности с вводом в работу последующих энергоблоков АЭС, было остановлено, а авансированные капиталовложения оказались «замороженными». Поэтому в перспективный период дальнейшее развитие сетей 750 кВ и их возможное смещение в восточном направлении будет связано с продолжением строительства этих АЭС и доведением ряда действующих АЭС до проектной мощности.

Смещение сетей 330 кВ в восточном направлении за тот же период носит ограниченный характер, поскольку в прилегающих энергосистемах получила значительное развитие сеть напряжением 220 кВ.

В условиях использования двух различных систем номинальных напряжений схема сети в зонах стыковки обеих шкал развивается таким образом, чтобы свести к минимуму трансформации 220/330, 330/500 и 500/750 кВ.

По оценке на начало 2004 г. система 330–750 кВ обеспечивала передачу и распределение около 11 % всей мощности электростанций страны.

Основу транспортной системы ЕЭС России составляют электрические сети напряжением 500-750-1150 кВ. Общая протяженность ВЛ этих классов напряжений на начало 2010 г. составила 44,6 тыс. км, а установленная трансформаторная мощность ПС этих напряжений — около 119,6 млн кВА.

Электрические сети 500 кВ эксплуатируются во всех регионах страны и являются основными в ЕЭС России, выполняя системообразующие и межсистемные функции, выдачу мощности крупнейших электростанций (Балаковской АЭС, Сургутской ГРЭС, Саяно-Шушенской ГЭС и др.), электроснабжение крупных

нагрузочных узлов сети 220 и 110 кВ и концентрированно расположенных потребителей нефтяной, газовой и металлургической промышленности (ПС БАЗ, Демьянская, Луговая, Липецкая и др.).

Общие показатели развития электрических сетей 500 кВ на начало 2010 г. характеризуются следующими данными:

протяженность — 40,18 тыс. км;

общая установленная мощность ПС — 104,4 млн кВА.

В 2007 г. введена Транссибирская магистраль 500 кВ Заря — Барабинск — Таврическая (730 км).

В последние годы выполнено строительство ряда ВЛ и ПС 500 кВ (Западная, Ключи, Емелино, Владивосток, Пересвет и др.), а так же заходы действующих ВЛ на новые ПС; осуществлен перевод на номинальное напряжение ранее построенных ВЛ (Ильково — Луговая, Холмогоры — Тарко-Сале); проведена реконструкция ряда крупных ПС 500 кВ (Бескудниково, Тюмень и др.). Наиболее крупные строящиеся ВЛ 500 кВ (на 1.01.2011 г.): Фроловская — Шахты — Ростов с ПС Ростовская (441 км, 2x501 МВА), Сургутская ГРЭС — ПС магистральная (157 км), Алюминиевая — Абакан-Итат (вторая цепь), Северная — БАЗ (199 км) и др.

Электрические сети 750 кВ используются в ОЭС Северо-Запада и частично в западной части ОЭС Центра.

Электропередачи 750 кВ используются как системообразующие, для выдачи мощности крупных электростанций, в первую очередь АЭС рассматриваемых регионов, питания мощных нагрузочных узлов 500 и 330 кВ, а также для связи ЕЭС России с энергосистемами Украины и Белоруссии.

Общее развитие электрических сетей 750 кВ на начало 2010 г. характеризуется следующими количественными показателями:

протяженность ВЛ, включая ППТ ± 400 кВ

Волгоград — Донбасс — 3,6 тыс. км;

количество ПС — 5;

установленная мощность автотрансформаторов (АТ) — 15,2 млн кВА.

В 2005 г. введена в работу ВЛ 750 кВ Калининская АЭС — ПС Белозерская (272 км) и ПС Белозерская 750/500 кВ, 2 x 1251 МВА.

Электрическая сеть 1150 кВ России состоит из участков межсистемной электропередачи Сибирь — Казахстан — Урал, которые вводились в работу с середины 80-х гг. Основное назначение электропередачи было связано с передачей мощности и электроэнергии из Сибири и Казахстана в ОЭС Урала. С отделением энергосистемы Казахстана от ЕЭС России эту функцию электропередачи следует считать утраченной.

Общая протяженность ВЛ 1150 кВ по состоянию на начало 2010 г. составила 953 км. Действующие ПС 1150 кВ на территории России отсутствуют, сооруженные ВЛ эксплуатируются на напряжении 500 кВ. Строительство ВЛ 1150 кВ продолжается. Так, в последние годы закончено строительство ВЛ Итат — ПС Алтайская (448 км). Перевод указанной электропередачи на номинальное напряжение будет осуществлен в более поздние сроки.

В период до 2015 г. планируется начать строительство ВЛ 1150 кВ ПС Алтайская — Омск протяженностью 735 км.

В 1965 г. в нашей стране была введена в работу ППТ по воздушной биполярной линии Волгоград — Донбасс напряжением ±400 кВ.

Пропускная способность электропередачи — 720 МВт, протяженность линии — 473 км (по территории России — 376 км). Сечение полюса — 600 х 2, опоры металлические. ППТ Волгоград — Донбасс предназначена для работы в реверсивном режиме. Средняя точка четырехмостовой схемы заземлена наглухо, образуя две полуцепи «полюс — земля» биполярной передачи. Каждая из полуцепей может оставаться в работе при выведенной другой полуцепи в ремонт или по другой причине. В этом случае передача будет работать по униполярной схеме с возвратом тока через землю и со сниженной вдвое мощностью.
