оценка экономической эффективности отобранных решений.
Пропускная способность системообразующих связей ЕЭС России в сечениях между ОЭС определяется по расчетным максимальным перетоками мощности, которые обусловлены планируемыми перетоками мощности между ОЭС и перетоками взаиморезервирования.
Перетоки взаиморезервирования обусловлены сокращением расчетного оперативного резерва энергосистем (ОЭС) при их совместной работе в ЕЭС России.
Пропускная способность межсистемных связей ЕЭС в сечениях между ОЭС не должна быть меньше величины, принимаемой процентом от максимума нагрузки меньшей из

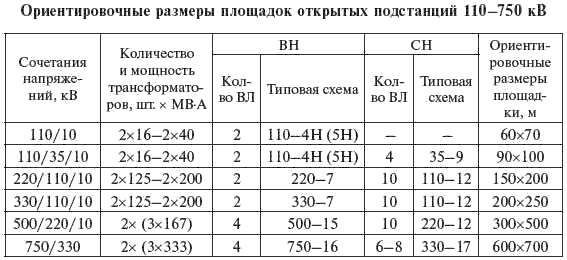

Таблица 4.12
Необходимая пропускная способность в сечениях основной электрической сети ОЭС определяется таким образом, чтобы обеспечивать:
покрытие максимума нагрузки в дефицитных частях ОЭС при нормальной схеме сети в утяжеленном режиме (после аварийного отключения наиболее крупного генерирующего блока в рассматриваемой части ОЭС при средних условиях нахождения остального генерирующего оборудования в плановых и послеаварийных ремонтах) при использовании имеющегося в рассматриваемой части ОЭС собственного резерва мощности;
покрытие максимума нагрузки после аварийного отключения любого ее элемента: линии (одной цепи двухцепной линии), трансформатора и т. д. в нормальной схеме сети (критерий N-1).
Необходимые коэффициенты запаса статической устойчивости в послеаварийных режимах и условия применения ПА для обеспечения успешности переходных процессов должны соответствовать требованиям по устойчивости энергосистем.
В нормальной схеме и при нормальном перетоке устойчивость в сети 500 кВ и ниже должна обеспечиваться без применения ПА при возмущениях группы I. К этой группе относится отключение сетевого элемента основными защитами при однофазном КЗ с успешным АПВ (для сетей 330 кВ и выше — ОАПВ, 110–220 кВ — ТАПВ), а также с неуспешным АПВ.
При отключении элемента сети 750 кВ и выше, в том числе в результате неуспешного ОАПВ после однофазного КЗ, устойчивость может обеспечиваться с применением ПА, но без воздействия на разгрузку АЭС и при объеме автоматически отключаемой нагрузки не более 30 % от передаваемой по сечению мощности и не более 5–7 % от нагрузки приемной энергосистемы (большее число относится к энергосистеме, меньшее — к энергообъединению).
Для пусковых схем объектов допускается применение ПА для предотвращения нарушения устойчивости при возмущениях группы I, а также при отключении элемента сети 750 кВ и выше, в том числе в результате неуспешного ОАПВ после однофазного КЗ, но без воздействия на разгрузку АЭС.
Планируемый переток мощности в час максимума нагрузки характеризуется оптимальной загрузкой электростанций при средних условиях нахождения их основного оборудования в плановых и послеаварийных ремонтах.
По планируемым перетокам мощности определяются сечения проводов линий электропередачи, рациональные способы резервирования элементов сети и годовые потери мощности и электроэнергии в основных сетях.
Для избыточной части ОЭС максимальный избыток мощности находится как выдача всей мощности узла за вычетом части мощности, соответствующей среднему значению аварийного ремонта.
Для
При выборе схемы и параметров основных сетей рекомендуется учитывать условия питания отдельных узлов при совпадении аварийного отключения одного из элементов сети с плановым ремонтом другого (для периода проведения планового ремонта).
Выбор схемы распределительной сети и ее параметров выполняется по нагрузкам годового максимума энергосистемы.
Для отдельных участков распределительной сети, наибольшая нагрузка которых не совпадает во времени с расчетным максимумом энергосистемы (например, сети электроснабжения сезонных потребителей), дополнительно рассматриваются соответствующие характерные режимы.
Расчеты установившихся режимов рекомендуемой схемы сети (определение потокораспределения, потерь мощности и уровней напряжения) выполняются для условий годового максимума электрических нагрузок (зимний максимум для ОЭС и большинства региональных энергосистем и летний минимум — для отдельных энергосистем и энергорайонов с крупными сезонными потребителями).
Для решения отдельных вопросов при необходимости выполняются расчеты других характерных режимов:
зимнего дневного максимума нагрузки — для проверки работоспособности сети, к которой присоединены ГЭС;
зимнего максимума нагрузки — для проверки работоспособности сети в часы заряда ГАЭС;
летнего минимума нагрузки — при выборе схемы выдачи мощности АЭС и т. п.
Для проверки соответствия схемы требованиям надежности электроснабжения выполняются расчеты послеаварийных режимов при отключении наиболее загруженных линий и трансформаторов. Для ПС 330 (220) кВ рассматриваются также совпадения ремонта одной питающей ВЛ с аварийным отключением другой.
При обосновании строительства новых элементов сети выполняются расчеты соответствующих режимов работы сети без этих элементов.
При выполнении расчетов установившихся режимов работы сети рекомендуется руководствоваться следующими исходными условиями.
Расчеты режимов сетей 110 кВ и выше выполняются для полной схемы сети — при всех включенных линиях и трансформаторах. Целесообразность и точки размыкания сетей 110–330 кВ должны быть обоснованы. При выполнении расчетов режимов сетей 35 кВ и выше сети 35 кВ принимаются разомкнутыми.
Мощность электростанций принимается в расчетах в соответствии с нормальными длительными режимами их работы; кроме того, проверяются также расчетные максимальные режимы работы системообразующей сети при наиболее неблагоприятном сочетании отключения агрегатов электростанций.
Расчетные напряжения на шинах электростанций принимаются выше номинальных в сети:
750 кВ — на 2,5 %;
500-330 кВ — на 5 %;
220-35 кВ — на 10 %.
Для регулирования напряжения на всех ПС 35-750 кВ следует предусматривать трансформаторы (автотрансформаторы) с устройством регулирования напряжения под нагрузкой (РПН).
