На шинах первичного напряжения ПС в режиме максимальной нагрузки уровни напряжения должны обеспечивать получение на вторичной стороне трансформаторов (с учетом использования РПН) напряжения не ниже 1,05 номинального в нормальных и не ниже номинального — в послеаварийных режимах. В режиме минимальной нагрузки напряжение на первичной стороне подстанций 35 — 330 кВ, как правило, не должно быть выше 1,05 номинального напряжения сети; более высокое напряжение допускается при условии, что на шинах НН не будет превышено номинальное напряжение.
Наибольшие расчетные напряжения должны быть ниже максимальных рабочих по стандарту на 1 % для сетей 500–750 кВ и на 2,5 % для сетей 330 кВ и ниже.
При

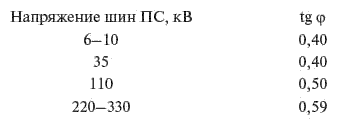

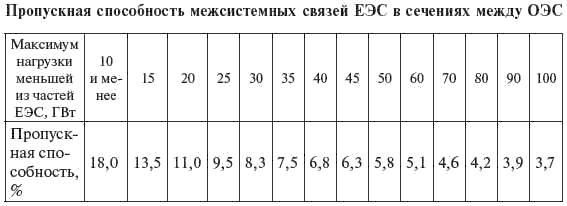

Мощность и размещение КУ выбираются исходя из необходимости обеспечения требуемой пропускной способности сети в нормальных и послеаварийных режимах при поддержании нормативных уровней напряжения и запасов устойчивости. Реактивные составляющие максимальных нагрузок в расчетах принимаются на основе анализа отчетных и проектных данных; в случае их отсутствия допускается принимать коэффициенты реактивной мощности (tg ) не выше следующих значений:
Установка дополнительных КУ с целью снижения потерь электроэнергии в сетях требует технико-экономического обоснования. При этом должна учитываться целесообразность размещения КУ, главным образом, непосредственно у потребителей.
В качестве КУ используются шунтовые конденсаторные батареи. При необходимости быстрого непрерывного регулирования реактивной нагрузки могут применяться статические тиристорные компенсаторы (как правило, в системообразующих сетях).
При повышении напряжения в сети 330-500-750 кВ выше допустимого уровня (в режиме минимальных нагрузок) для компенсации избытков реактивной мощности и ограничения внутренних перенапряжений предусматривается установка ШР.
ШР подключаются, как правило, к линиям 750 кВ через включатели-отключатели, а к линиям 330–500 кВ — через выключатели. Количество ШР с присоединением без выключателя требует обоснования расчетами соответствующих режимов. Способ подключения ШР уточняется при проектировании соответствующих электропередач.
Раздел 5
Основное электротехническое оборудование

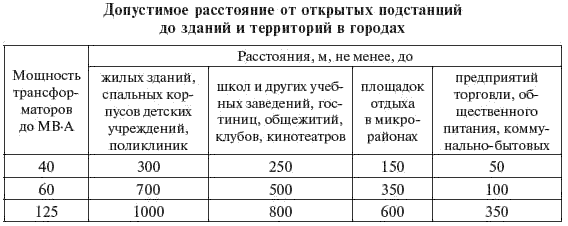

При разработке схемы развития энергосистемы, выборе параметров и конфигурации электрической сети, выполнении проектов электростанций и ПС проводятся необходимые расчеты с целью проверки работоспособности электрической сети в нормальных и после — аварийных режимах. Расчеты базируются на параметрах оборудования электростанций (генераторы) и основного электротехнического оборудования ПС (трансформаторы, выключатели и др.), показатели которых рассматриваются ниже.
5.1. Генераторы
5.1.1. Турбо- и гидрогенераторы
В зависимости от рода первичного двигателя синхронные генераторы делятся на турбогенераторы (с приводом от паровых или газовых турбин) и гидрогенераторы (с приводом от водяных турбин). Обозначения типов синхронных генераторов приведены ниже.
Турбогенераторы выполняются с горизонтальной осью вращения. Диаметр ротора турбогенератора значительно меньше, чем его активная длина,
Стремление к увеличению единичной мощности турбогенераторов реализуется за счет внедрения более интенсивных способов охлаждения без заметного увеличения габаритных размеров. Турбогенераторы мощностью более 50 МВт изготавливаются с водородным или жидкостным охлаждением обмоток. Основные технические данные турбогенераторов мощностью 60 МВт и более приведены в табл. 5.1.
Асинхронизированные турбогенераторы обладают возможностью обеспечивать устойчивую работу с глубоким потреблением и большим диапазоном регулирования реактивной мощности. Применение асинхронизированных турбогенераторов основывается на тех же принципах, что и при выборе средств компенсации реактивной мощности других видов. Основные технические данные выпускаемых и разрабатываемых асинхронизированных турбогенераторов приведены в табл. 5.2.
Гидрогенераторы выполняются преимущественно с вертикальной осью вращения. Турбина располагается под гидрогенератором, и ее вал, несущий рабочее колесо, сопрягается с валом генератора с помощью фланцевого соединения. Так как частота вращения мала, а число полюсов велико, ротор генератора выполняется с большим диаметром и сравнительно малой активной длиной. Относительно небольшая частота вращения (60-600 об /мин в зависимости от напора воды) определяет большие размеры (до 20 м в диаметре) и массы (до 1500 т) активных и конструктивных частей гидрогенераторов. Как правило, гидрогенераторы выполняются с вертикальным расположением вала. Исключение составляют гидрогенераторы с большой частотой вращения и капсульные гидрогенераторы, которые выполняются горизонтальными. Основные технические данные гидрогенераторов мощностью 50 МВт и более приведены в табл. 5.3.
Данные о мощности генераторов соответствуют их номинальному режиму работы. В часы максимума реактивной нагрузки иногда требуется работа генератора с пониженным cos . Длительная работа турбогенератора в режиме синхронного компенсатора с перевозбуждением допускается только при токе возбуждения не выше номинального. У генераторов с непосредственным охлаждением, как правило, cos <= 0,95-0,96. При повышении cos до 1,0 длительно могут работать только генераторы с косвенным охлаждением. Максимальная реактивная нагрузка генератора при работе в режиме синхронного генератора с недовозбуждением определяется на основании тепловых испытаний и может быть оценена (для агрегатов 200 и 300 МВт) по рис. 5.1.
Полная мощность гидрогенератора, как правило, не зависит от cos и равна номинальной, если гидрогенератор приспособлен для работы в режиме синхронного компенсатора (режим работы определяется при выполнении проекта ГЭС).
В аварийных режимах допускается перегрузка генератора по токам статора и ротора согласно техническим условиям. Если в технических условиях соответствующие указания отсутствуют, кратковременные перегрузки по току статора принимаются по табл. 5.4. Данные по допустимой перегрузке по току ротора генераторов с непосредственным охлаждением приведены в табл. 5.5. Допустимая перегрузка генераторов с косвенным охлаждением обмоток определяется допустимой перегрузкой статора.
