Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

Узелков Борис

Центр тяжести опоры определяют следующим образом: опору разбивают на отдельные секции (рис. 3.2), имеющие простую геометрическую фигуру (треугольник, прямоугольник, трапеция). Расстояние от основания до центра тяжести опоры определяют по формуле

где q₁, q₂, q₃….q_k – масса секций;

L₁,L₂,L₃….L_k –

расстояния от центров тяжести секций до основания опоры;

Р – масса опоры.

Рис. 3.2.

Схема определения центра тяжести опоры

Центры тяжести отдельных секций определяют исходя из следующего:

центр тяжести треугольника находится на пересечении его медиан; расстояние от центра тяжести до основания равно 1/3 соответствующей высоты;

центр тяжести прямоугольника расположен в его геометрическом центре, и расстояние от него до основания равно половине высоты;

центр тяжести трапеции находят следующим образом – на продолжении меньшего основания трапеции откладывается отрезок, равный большему основанию, на продолжении большего основания с противоположной стороны трапеции откладывается отрезок, равный меньшему основанию, и концы отложенных отрезков соединяют прямой линией, пересечение которой с осью трапеции дает центр тяжести. Аналитически расстояние от основания трапеции до ее центра тяжести определяется по формуле

где h – высота трапеции;

а и b – соответственно большее и меньшее основания трапеции.

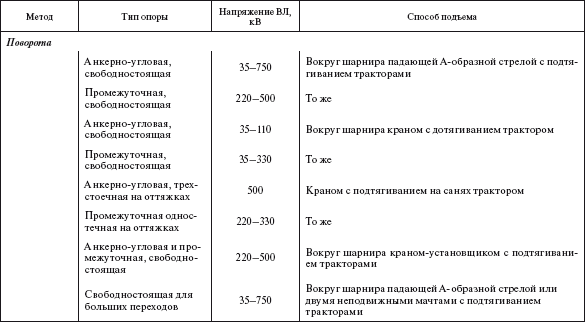

Тормозные и тяговые машины устанавливают от центра опоры на расстоянии от полутора до двух высот поднимаемой опоры. Высоту монтажной стрелы определяют расчетом, но она должна быть не меньше расстояния от шарнира до центра тяжести опоры.

Подъем собственно опоры производят после окончательной установки и выверки монтажной стрелы. Вначале отрывают опору от земли на расстояние 20–30 см и тщательно осматривают стрелы, опоры, такелаж и т. д. По окончании осмотра опору опускают и устраняют дефекты. При повторном подъеме на высоте 20–30 см от земли вторично проводят осмотр и при отсутствии дефектов опору устанавливают в проектное положение.

При прохождении центра тяжести опоры через вертикаль шарнира тяговый механизм (трактор) выключают и включают тормозной механизм (трактор). Окончательная установка опоры на анкерные болты происходит под собственным весом опоры, с удержанием ее от резкого «качка» тормозным механизмом. В некоторых случаях для предохранения от деформаций стойки опоры внизу связываются элементами, образующими временную жесткую диафрагму. В местах вязки тросов элементы опоры усиливают распорками из бревен. Окончательную выверку опоры в вертикальном положении производят с помощью металлических прокладок. Они должны иметь размеры пяты опоры. Общая высота прокладок под одну ногу опоры не должна превышать 40 мм.

Установка опор методом поворота с

помощью крана (кранов) и тракторов производится аналогично способу монтажа стреловыми кранами. Функции монтажной стрелы выполняет стреловой кран, который должен соответствовать массе и габаритам опоры во избежание контакта элементов опоры со стрелой крана. Кран поднимает опору до отметки, когда ось опоры составляет с плоскостью земли угол в 35–40°. Далее включаются в работу тяговый и тормозной тракторы, а стреловой кран из работы выводится.

При использовании двух кранов для предварительного подъема опоры их располагают симметрично относительно оси опоры.

Опоры на оттяжках, опирающиеся на фундамент в одной точке (одностоечные, трехстоечные, V-образные) и не имеющие шарнира, устанавливают в вертикальное положение при помощи стрелового крана с подтаскиванием на санях опорной части стойки.

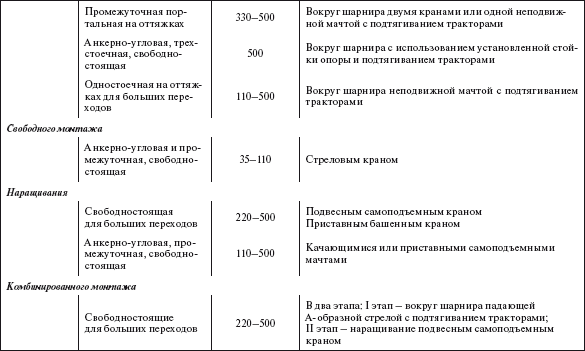

Установка опор методом наращивания осуществляется совместно с ее сборкой. При этом низ опоры собирают на земле и устанавливают на фундамент. Затем на установленные секции опоры крепят специальный ползучий кран, с помощью которого последовательно монтируются следующие секции опоры. По мере наращивания секций ползучий кран перемещается выше. Вместо ползучего крана в отдельных случаях применяется кран-стрела, также перемещающийся по мере наращивания секций вверх. Этот метод монтажа осуществляется в соответствии с проектом производства работ.

3.3.3. Установка деревянных опор

Деревянные опоры, имея сравнительно небольшую массу и размеры, устанавливают стреловым краном соответствующей грузоподъемности или краном и трактором с применением падающей стрелы или без нее в зависимости от условий. Выравнивание стоек опор производят или углублением котлована, если он недорыт, или подсыпкой щебня, если котлован вырыт глубже, чем требуется. В перекопанный котлован подбивать грунт запрещается, так как он может осесть, что приведет к перекосу опоры. Рекомендуемые методы установки деревянных опор приведены в табл. 3.18.

Таблица 3.18

Методы установки деревянных опор

Установка опор на косогорах отличается от приведенных выше методов и производится в соответствии с проектом производства работ, составляемым для каждого конкретного случая.

3.4. монтаж проводов и грозозащитных тросов

Основным документом, по которому осуществляется монтаж проводов и грозозащитных тросов, является проект производства работ. Для выполнения основной операции при монтаже проводов – навески на опоры проводов – выполняется ряд подготовительных операций, в том числе:

доставка барабанов с проводами на место их раскатки;

доставка изоляторов и арматуры на пикеты, где производится их сборка;

закладка якорей для промежуточной анкеровки проводов (если это требуется) в длинных анкерных пролетах.

3.4.1. Раскатка проводов

Раскатка проводов производится после подписания акта, подтверждающего окончание работ по установке и выверке опор и ликвидации недоделок на опорах и оттяжках.

Главная задача при раскатке проводов – обеспечить сохранность проводов и оцинковки троса.
