Вывозимые на трассу партии барабанов с проводом должны быть подобраны с одинаковыми или близкими строительными длинами провода (табл. 3.19).
Таблица 3.19

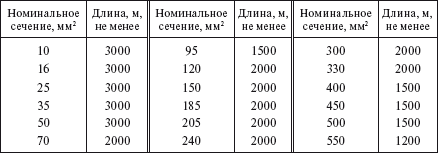

Строительная длина сталеалюминиевых проводов для ВЛ по ГОСТ 839-80*
Характеристика деревянных барабанов для проводов и грозозащитных тросов приведена в табл. 3.20.
Таблица 3.20
Характеристика деревянных барабанов для проводов ВЛ (ГОСТ 5151-79*)
Развозку
Раскатку барабанов с проводом производят либо с транспортеров, раскаточных тележек, саней, либо с неподвижных устройств, на которые с помощью вала устанавливают барабаны. Предпочтение отдается первому способу. Раскатку начинают от анкерной опоры на очень малой скорости, не допуская волочения проводов по земле. Оставшиеся на барабане 10–15 витков разматывают вручную в обратную сторону. При раскатке следующих барабанов оставляют концы, длиной по 2–3 м с каждой стороны для сращивания. При раскатке барабанов необходимо добиваться синхронности работы раскаточного устройства и скорости движения трактора.
Раскатку проводов и канатов волочением можно применять только в тех случаях, когда исключается возможность их повреждения, например, по травяному покрову, гладкому льду, неглубокому снегу и т. п. Чтобы ограничить волочение проводов и канатов по земле, их при прохождении опор закладывают в раскаточные ролики и поднимают на опоры, после чего продолжают раскатку до следующей опоры. Во время раскатки ведется наблюдение за правильностью сматывания провода с барабана и повреждениями провода и троса.
Повреждения помечают и устраняют до подъема их на опоры. В зависимости от конструкции опор для ускорения работы одновременно раскатывают сразу несколько проводов.
Расщепленные провода в одной фазе раскатывают одновременно с раскаточных тележек, на которых установлены два или три барабана. Порядок производства работ при раскатке одновременно нескольких проводов тот же, что и при раскатке одного провода.
Раскатку проводов в горных условиях осуществляют в направлении снизу вверх. На отдельных коротких участках, где трактор не может пройти, раскатку производят с применением вспомогательного троса для протягивания проводов и канатов вручную или трактора с лебедкой. Диаметр троса лебедки выбирают: при раскатывании одного барабана – 11 мм; двух барабанов – до 15,5 мм; трех барабанов – до 17 мм.
При раскатке проводов встречающиеся на трассе препятствия, недоступные для прохода тракторов и машин, преодолеваются вручную или с помощью трактора и лебедки со вспомогательным тросом, установленными за пределами препятствия. При этом барабаны с проводом (тросом) располагают у последней опоры, ограничивающей препятствие, и производят раскатку вручную по всей длине препятствия. Затем провод (трос) укладывают в монтажные ролики и поднимают на опоры. Один конец провода, сходящий с барабана, прикрепляют к тяговому канату трактора или лебедки и вытягивают.
Для избежания волочения проводов по земле используются специальный комплект машин. Сначала по роликам, прикрепленным к элементам опоры, под тяжением раскатывают стальной тяговый канат диаметром 11–13 мм, а затем этим канатом, соединенным с проводом, под тяжением раскатывают провод, равный примерно половине проектной длины. Во время раскатки провод не должен касаться поверхности земли.
При раскатке провода тяговая машина создает натяжение на 20–25 % больше усилия тормозной машины. После раскатки на конце провода монтируют натяжной зажим для гирлянды изоляторов, которые прикрепляют к анкерной опоре.
3.4.2. Соединение проводов
Соединение сталеалюминиевых проводов и грозозащитных тросов производят одновременно с их раскаткой. Способы соединения сталеалюминиевых проводов и грозозащитных тросов ВЛ приведены в табл. 3.21.
Таблица 3.21
Типы соединительных зажимов и термитных патронов в зависимости от способа соединения
Примечание. Допускается соединение сталеалюминиевых проводов сечением до 185 мм2 в пролетах методом скручивания с последующей сваркой выпущенных концов, а сечением 240 мм2 и выше в шлейфах анкерных опор – сваркой концов проводов с последующим опрессованием алюминиевых корпусов зажимов гидравлическими прессами.
Перед соединением проводов важное значение имеет подготовка проводов и арматуры к соединению. Подготовка к соединению заключается в основном в очистке провода и арматуры от грязи, удалении оксида алюминия и смазки соединяемых концов. Подготовка должна производиться очень быстро, так как алюминий быстро окисляется.
Соединение проводов методом скручивания. Подготовленные соединяемые концы проводов с двух сторон внахлестку вводят в овальный соединительный зажим типа СОАС. На выступающие концы накладывают бандажи и устанавливают зажим в приспособление МИ-189А для проводов сечением до 35 мм2 или в приспособление МИ-230А для проводов сечением от 50 до 185 мм2. Число оборотов должно быть не менее четырех. При соединении проводов марки АС 185 между ними вставляют вкладыш.
Соединение проводов опрессованием выполняют поэтапно. Перед опрессованием выправляют концы проводов и накладывают первый бандаж из проволоки. Концы проводов обрезают. Затем накладывают второй бандаж на расстоянии 115 мм от конца на проводах от АС 185/24 до АС 330/43 и 125 мм – на проводах от АС 330/66 и выше. Для проводов АС 400/18 и АС 400/22 это расстояние также равно 115 мм. На расстоянии 5 мм от второго бандажа удаляют алюминиевые жилы, не допуская при этом повреждения стального сердечника. Свободный конец стального сердечника промывают бензином. На один конец стального сердечника надевают стальной сердечник зажима. Второй конец сердечника провода вводят в сердечник зажима с другой стороны, так чтобы проволоки второго конца проходили между проволоками первого сердечника и выходили с другой стороны на 10–15 мм с каждой стороны. Опрессовку стального сердечника зажима производят по всей длине от середины к концам, перекрывая предыдущее место опрессовки не менее чем на 5 мм. На очищенную поверхность алюминиевой части провода и сердечник зажима надвигают корпус зажима и опрессовывают его от середины к концам, перекрывая предыдущий сжим не менее чем на 5 мм. Провода соединяют с помощью зажима САС.
Соединения проводов в шлейфах выполняют петлевыми переходными зажимами типа ПАС или сваркой термитным патроном. При этом концы проводов опрессовывают лапками зажимов, а зажимы соединяют болтами. При переходе с одной марки проводов на другую в шлейфах анкерных опор устанавливают петлевые переходные прессуемые зажимы типа ПП. Опрессование лапок зажима производят приспособлением типа МИ.
Соединение грозозащитных тросов осуществляют с помощью соединительных зажимов типа СВС.
