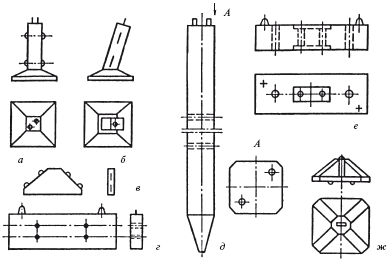

При прохождении трассы ВЛ в районах рек, болот, по косогорам применяются повышенные составные подножники типа ФП со сварным – С или болтовым – Б соединениями стойки с нижней частью. Основные типы, характеристики сборных железобетонных фундаментов и подножников для ВЛ 35—500 кВ приведены в табл. 1.18—1.21.

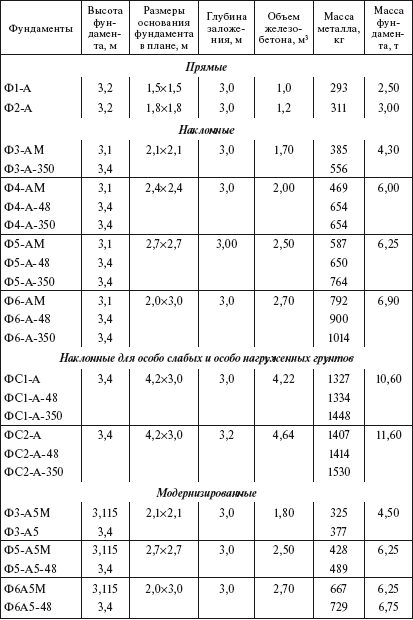

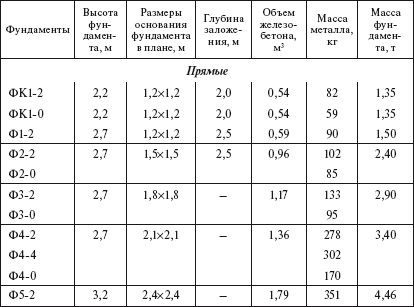

Таблица 1.18
Фундаменты под промежуточные опоры ВЛ 35—500 кВ

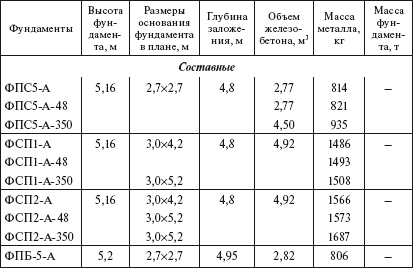

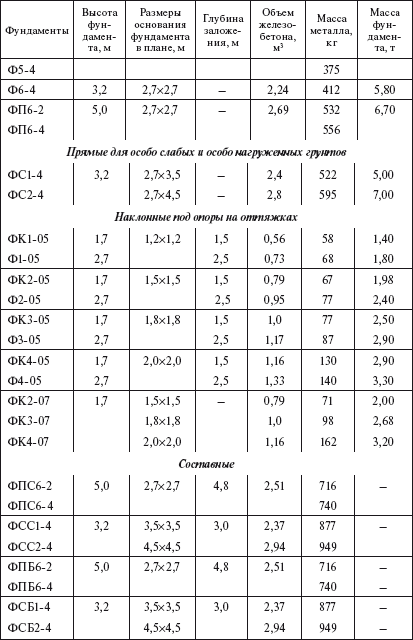

Таблица 1.19
Фундаменты

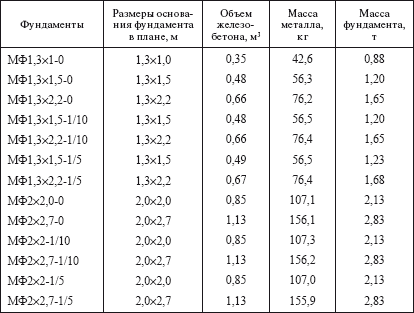

Таблица 1.20
Фундаменты малозаглубленные высотой 0,7 м

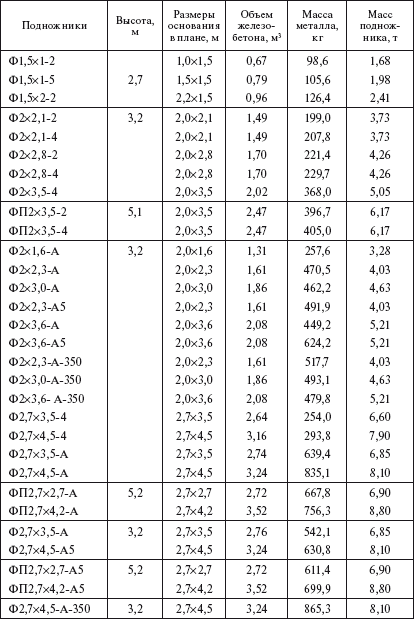

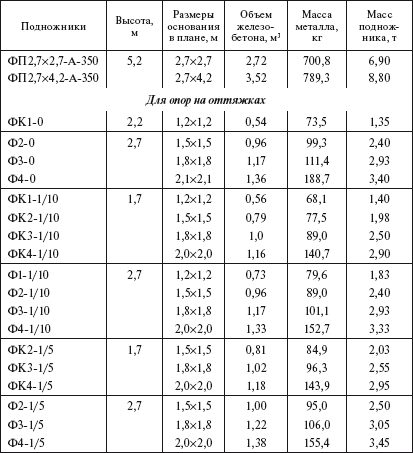

Таблица 1.21
Подножники
1.2.2. Анкерные плиты и балки
Анкерные плиты (ПА) применяются для закрепления в грунте стальных и железобетонных опор на оттяжках. Разработаны шесть типоразмеров. Плита типа ПА1 полной длины имеет марку ПА1-2, укороченная имеет марку ПА1-1; плита типа ПА3 полной длины имеет марку ПА3-2, укороченная – ПА3-1. Анкерные плиты и анкерные балки, представляющие собой прямоугольные в плане конструкции с одним центральным ребром, приведены в табл. 1.22.

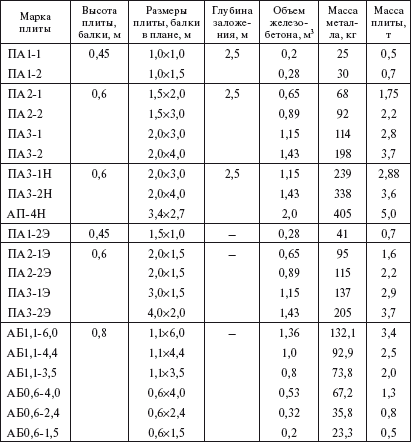

Таблица 1.22
Анкерные плиты и анкерные балки
1.2.3. Опорные плиты и подпятники
Опорные плиты (ОП) применяются для закрепления в грунте стоек железобетонных опор в тех случаях, когда из-за больших сжимающих нагрузок или слабых грунтов необходимо увеличить площадь опорной стойки. Разработаны плиты четырех типов (марок): ОП-1; ОП-2; ОП-3, отличающиеся площадью основания и применяющиеся под центрифугированные (ЦФ) стойки опор ВЛ; плиты ОП-4 используются под вибрированные стойки ВЛ. Плиты квадратные, в плане на верхней грани имеют стакан для установки стойки.
Подпятники, устанавливаемые под стойки железобетонных опор для увеличения площади опирания стоек, приняты трех типов:
плоские подпятники диаметрами 560, 650 и 800 мм крепятся к стойкам соответствующего диаметра (марки П1, П2 и П3);
подпятники с выемкой по верхней грани применяются для анкерно-угловых опор на оттяжках, в которых стойки устанавливаются комлевой частью вверх. Подпятник П1-2 применяется для вибриро-ванных стоек, подпятник ПК-1 – для центрифугированных стоек;
подпятник П1-3 с цилиндрическим выступом по верхней грани применяется под стойки анкерно-угловых опор на оттяжках.
Марки и основные параметры опорных плит и подпятников приведены в табл. 1.23.

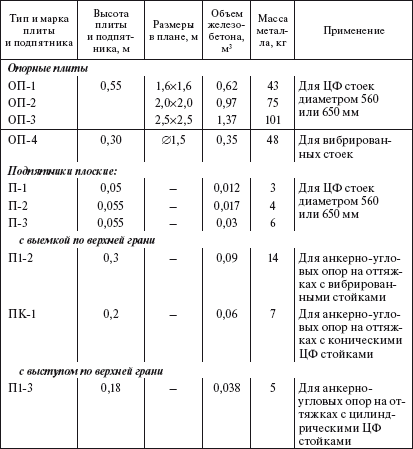

Таблица 1.23
Опорные плиты и подпятники
1.2.4.
Ригели (табл. 1.24) применяются для увеличения несущей способности фундаментов и железобетонных стоек при действии горизонтальных нагрузок и выпускаются пяти типоразмеров:
Р1 – для закрепления подножников;
Р1-А и АР-5 – для закрепления железобетонных конических подножников диаметром 560/334 и 650/410 мм соответственно и цилиндрических стоек диаметром 560 мм;
АР6 и АР6-1 – для закрепления железобетонных стоек диаметром 650/410 и 800 мм соответственно;
АР7 и АР7-1 – для закрепления стоек длиной 16,4 и 19,0 м соответственно;
АР8 – для закрепления стоек диаметром 800 мм.

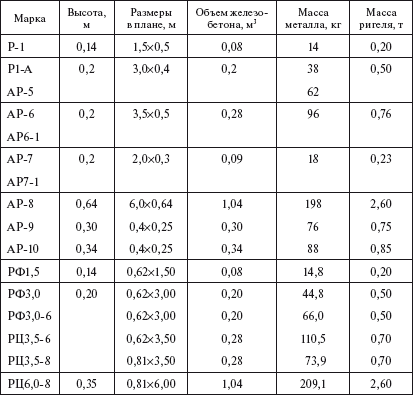

Таблица 1.24
Ригели
1.2.5. Сваи
В качестве фундаментов под опоры линий электропередачи применяются также сваи. Размеры применяемых унифицированных свай зависят от нагрузок на фундамент и несущей способности грунта и по сечению колеблются от 20x20 до 40x30 см, а по длине – от 3,7 до 12 м. В зависимости от нагрузок на опору, а следовательно, и на фундамент применяют установку под пяту опоры двух или четырех свай. Для крепления пяты опоры к свае в каждой свае предусмотрены два болта, а в случае применения ростверков – по одному болту. Основные параметры свай приведены в табл. 1.25.

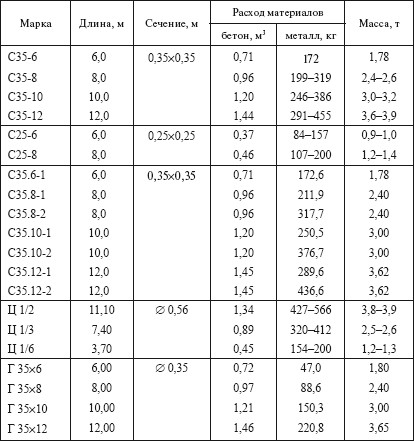

Таблица 1.25
Сваи для устройства фундаментов под опоры ВЛ
Винтовые стальные сваи обладают высокой несущей способностью на выдергивающие и сжимающие нагрузки вследствие погружения без нарушения структуры грунта. Строительство фундаментов с применением винтовых свай не требует копки котлованов, что приводит к снижению трудовых затрат и позволяет значительно рациональнее решать вопросы по сохранению окружающей среды. Установку опоры на фундамент из винтовых свай можно производить сразу после завинчивания, что существенно сокращает сроки строительства.
Винтовые стальные сваи с литым наконечником (СВЛ), предназначены для строительства фундаментов в талых и с сезонным промерзанием грунтах, используемые для вечномерзлых грунтов обозначаются СВЛМ. Винтовые сваи сертифицированы и выпускаются по ТУ (табл. 1.26). Для погружения в грунт может быть использована универсальная буровая машина УБМ-85 (см. табл. 4.10 гл. 4.2 «Машины для земляных и свайных работ»).
Таблица 1.26
Сваи стальные винтовые с литым наконечником
1.2.6. Стойки опор
Стойки являются важнейшим элементом железобетонной опоры линий электропередачи. Стойки бывают двух видов: вибриро-ванные и центрифугированные (табл. 1.27).
Все стойки армированы предварительно напряженной арматурой. Вибрированные стойки выполняются без пустоты в комлевой части. Все конические стойки выпускаются на заводе вместе с подпятниками. Подпятники по прочности на сжатие выполняются из вибрированного бетона марки 200, по морозостойкости – Мр3150. Подпятник приваривается на заводе к нижнему концу готовой стойки.
