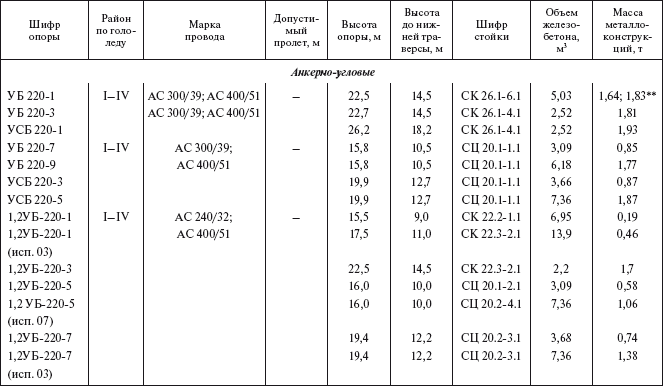

* Применяется только в I и II районах по гололеду.
** Относится к опоре с применением оттяжек.

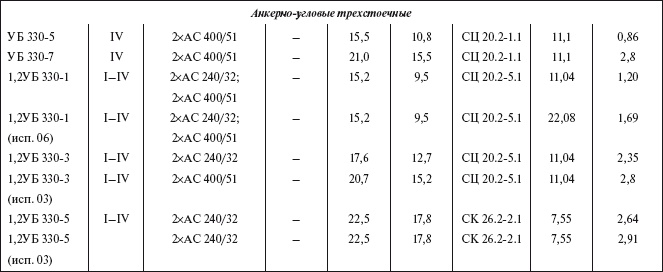

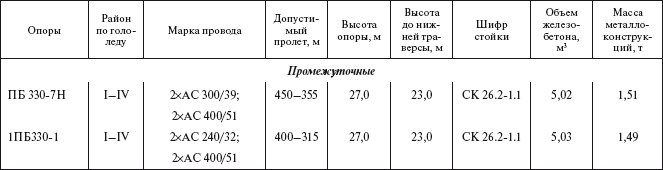

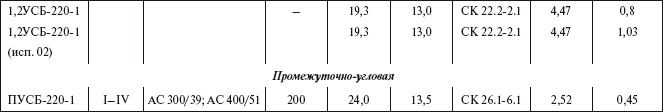

Таблица 1.33
Железобетонные опоры ВЛ 330 кВ

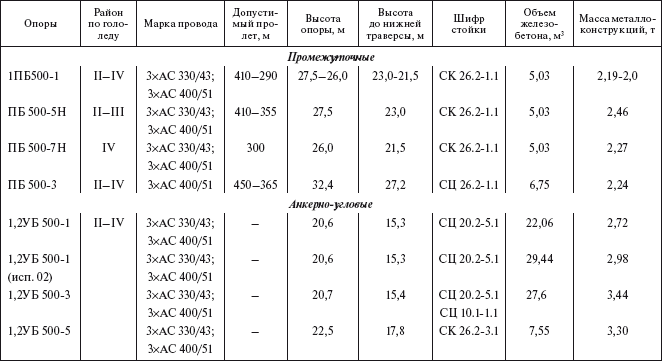

Таблица 1.34
Железобетонные опоры ВЛ 500 кВ
1.3.2.
К преимуществам стальных опор относятся:
возможность создания конструкций на весьма большие механические нагрузки, большое число проводов и большие высоты;
относительно малая масса и высокая механическая прочность;
простота заводского изготовления и технологичность сборки на трассах.
Эти преимущества позволяют использовать их для ВЛ всех напряжений, проходящих в тяжелых климатических и географических условиях, а также применять в качестве анкерных и угловых опор на ВЛ от 110 до 500 кВ с железобетонными промежуточными опорами.
Промежуточные опоры ПЛ башенного типа с односторонним расположением проводов применяются для сокращения ширины просеки при прохождении лесных массивов.
Стальные опоры изготавливают как в болтовом исполнении, так и с помощью сварки.
В болтовых конструкциях минимальное расстояние от центра болта до края элемента должно быть не менее 1,25 диаметра отверстия для болта. Применение болтов, имеющих по длине ненарезной части участки с различными диаметрами в соединениях, где болты работают на срез, не допускается.
При сборке опор установка в несовмещенные отверстия болтов меньшего диаметра не допускается, нарезная часть болта не должна находиться в теле соединенных элементов. При установке фундаментов с целью плотной посадки пят опоры на фундаменты доп ускается установка между пятой опоры и верхней плоскостью фундамента до четырех прокладок общей толщиной до 40 мм. Площадь и конфигурация прокладок определяются проектной организацией.
Для защиты от коррозии сварные секции и детали опор окрашиваются на заводе один или два раза в зависимости от требований заказчика. Более надежная защита опор от коррозии производится путем горячего оцинкования их элементов.
Стальные опоры состоят из следующих основных конструктивных элементов: стойки (или двух стоек), траверс и тросостоек, а опоры с оттяжками имеют еще оттяжки – тросовые или изготовленные из круглой стали.
В случае окончательной сборки опор на пикетах линии элементы опор подбираются комплектами на опору на заводе, связываются пакетами и отгружаются заказчикам. Опоры болтовой конструкции экономичны в перевозке, позволяют полнее использовать грузоподъемность транспорта, удобны для оцинковки.
Основным недостатком болтовых опор является увеличение в 1,5–2 раза трудозатрат на сборку опор на трассе линии и в 2,5–3 раза расхода болтов.
С 2004 г. ОАО «Опытный завод «Гидромонтаж»» начал выпуск многогранных металлических опор. Они представляют собой многогранную коническую конструкцию, изготовленную из стального листа. Опора может состоять из одной, двух и более секций (в зависимости от требуемой высоты). Длина секции до 16 м. Однако чаще всего используются секции длиной до 11,5 м, что обусловлено удобством транспортировки железнодорожным и автомобильным транспортом. Соединение секций между собой возможно как фланцевое, так и бесфланцевое (телескопическое). Высота опор до 40 м и более. Толщина стенки от 3 до 12 мм. Диаметр опор до 2 м. В грунт опоры устанавливаются либо непосредственно в пробуренную скважину, либо крепятся на фланцах к железобетонному фундаменту.
Многогранные металлические опоры значительно надежнее бетонных и решетчатых, особенно в сложных гололедно-ветровых условиях. В аварийном режиме многогранная стальная опора выдерживает нагрузки в 2–3 раза больше, чем железобетонная опора.
Малый вес и высокая степень заводской готовности позволяют устанавливать опору без использования специальных дорогостоящих подъемных средств и заливки мощных фундаментов. Резко сокращаются трудозатраты и сроки монтажа, особенно в болотистых грунтах и труднодоступных районах. Монтаж не требует
Типы стальных опор (рис. 1.2) и их технические характеристики приведены в табл. 1.35—1.41.
Расчеты технических данных для унифицированных стальных опор проведены в соответствии с ПУЭ-6. При проектировании современных ВЛ в соответствии с ПУЭ-7 необходимо проводить перерасчет указанных технических данных.

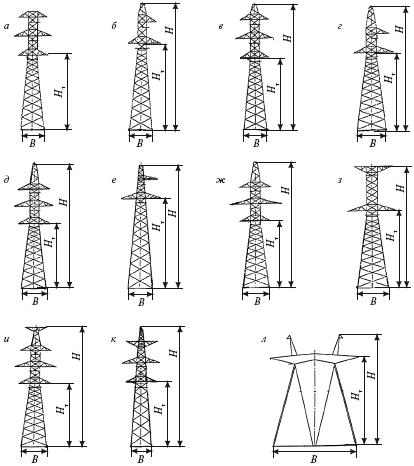

Рис. 1.2. Опоры стальные для линий электропередачи:
а – П35-2В, У35-4; б – П110-5В; в – П110-6В; г – У110-1; д – У110-2; е – П220-3; ж – У220-2; з – У220-3; и – У330-2т; к – П330-2; л – ПП750-1, ПП750-3

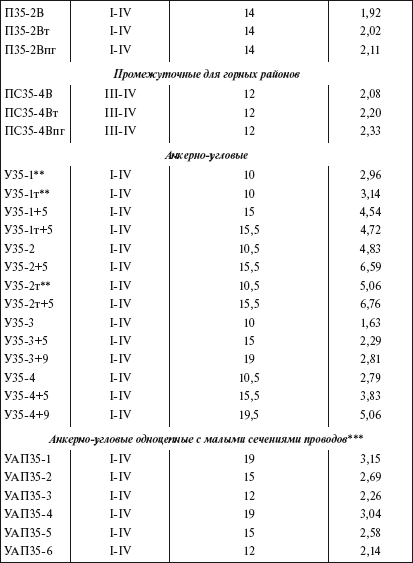

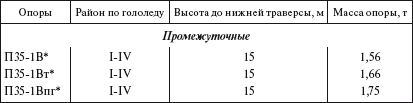

Таблица 1.35
Стальные опоры ВЛ 35 кВ (см. рис. 1.2)
* Применяются также в горных районах.
** Применяются в горных районах с ограничением угла поворота линий.
* * * Применяются для перехода через инженерные сооружения.
Таблица 1.36
Стальные опоры ВЛ 110 кВ (см. рис. 1.2)
* Опоры для проводов АС 240/32 применяются только в III районе по ветру.

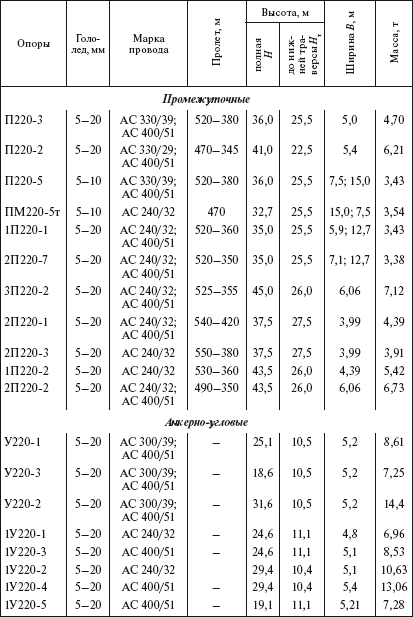

Таблица 1.37
Стальные опоры ВЛ 220 кВ (см. рис. 1.2)
Таблица 1.38

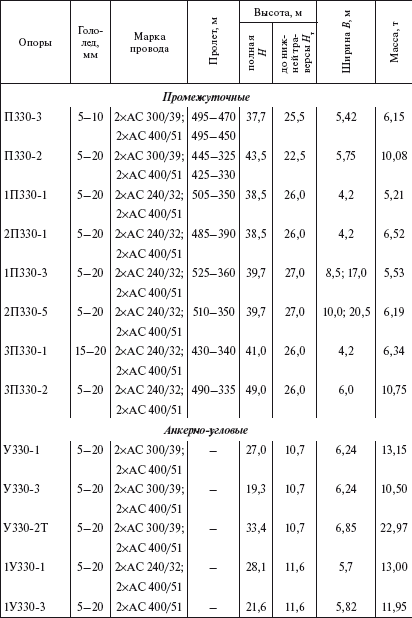

Стальные опоры ВЛ 330 кВ (см. рис. 1.2)
* Технические данные опор ПЛ указаны для II ветрового района в соответствии с ПУЭ-7.

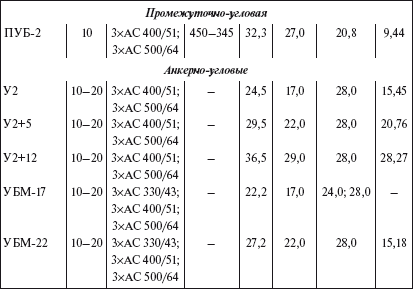

Таблица 1.39

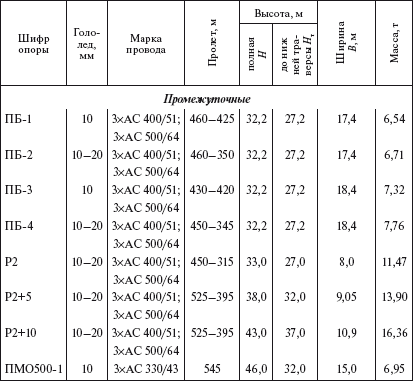

Стальные опоры ВЛ 500 кВ (см. рис. 1.2)

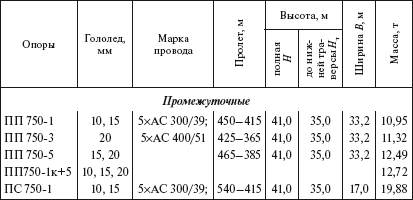

Таблица 1.40
Стальные опоры ВЛ 750 кВ (см. рис. 1.2)
Таблица 1.41
Многогранные опоры
1.3.3. Деревянные опоры
Древесина для опор должна удовлетворять требованиям ГОСТ 9463—88* и должна быть пропитана заводским способом в соответствии с ГОСТ 20022.6—93 и ГОСТ 20022.5—93*. При этом качество пропитки должно быть подтверждено актом технического контроля завода.
