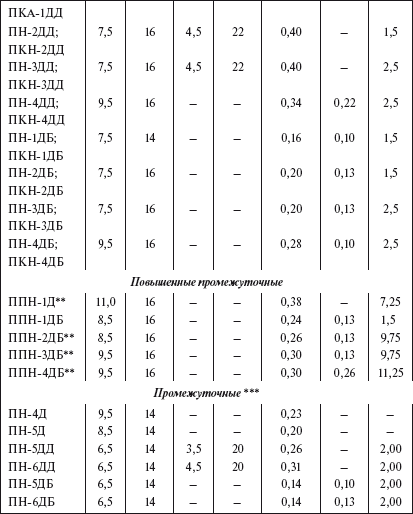

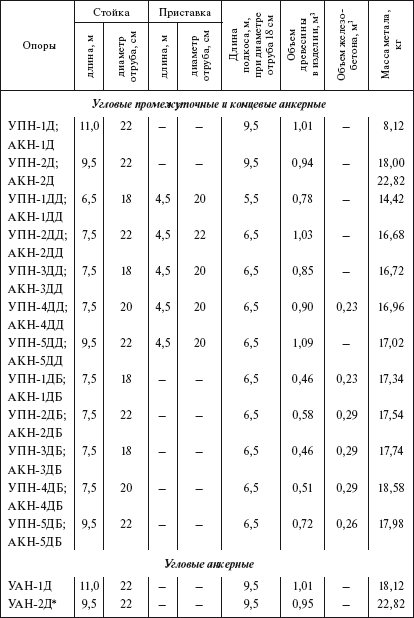

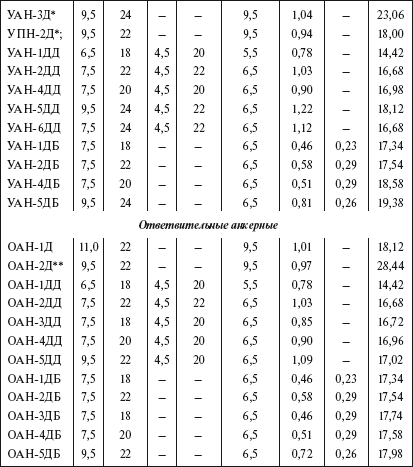

* Длина траверсы 2,1 м; сечение 10x8 см. * * Длина траверсы 1,8 м; сечение 10x8 см.

Примечание. Ригели длиной 0,5 м с диаметром отруба 18 см.

Таблица 1.44

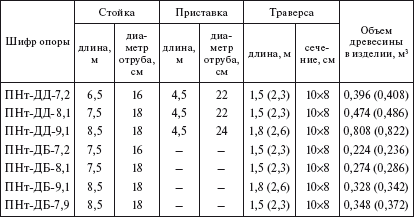

Промежуточные деревянные опоры ВЛ 0,4 кВ на 8—12 проводов

Примечание.

Цифры в скобках приведены для траверс на шесть штырей; без скобок – для траверс на четыре штыря.

Таблица 1.45

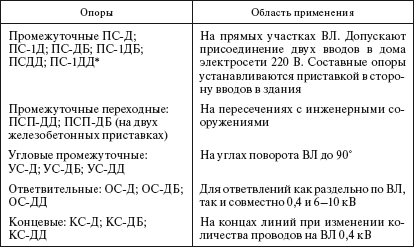

Область применения деревянных опор для совместной подвески проводов ВЛ 0,4 и 6—10 кВ

* Цифра 1 обозначает крюковой профиль расположения проводов ВЛ 0,4 кВ.

Для совместной подвески проводов применяются следующие типы опор: промежуточные (ПС), концевые (КС), ответвительные (ОС), угловые промежуточные (УС) и промежуточные переходные (ПСП).

Опоры изготовляются из цельных стоек с железобетонными и деревянными приставками. Марки опор, составленные из двух частей, указывают: тип опоры (ПС, КС и т. д.); конструктивное выполнение стойки: Д – из цельного бревна, ДБ – с железобетонной приставкой, ДД – с деревянной приставкой. Промежуточные опоры выполняются одностоечными, а остальные – подкосной конструкции. Конструкции опор допускают подвеску проводов следующих марок: алюминиевых А 25 – А 70, сталеалюминиевых АС 16 – АС 50; стальных однопроволочных ПСТ4; стальных многопроволочных ПС25. Крепление проводов ВЛ 6-10 кВ двойное, траверса – длиной 2,2 м, сечением 10x12 см. Опоры рассчитаны для применения в I–IV районах по ветру и гололеду при температуре воздуха от -40 до +40 °C.

Основные данные промежуточных деревянных опор ВЛ 6-10 кВ приведены в табл. 1.46, а сложных опор – в табл. 1.47.

Таблица 1.46

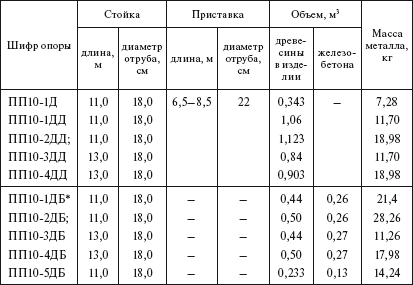

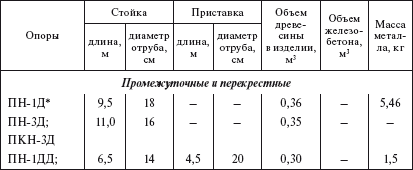

Промежуточные деревянные опоры ВЛ 6—10 кВ

* Диаметр отруба стойки 18 см. ** Приставка длиной 4,5 м, диаметр отруба 20 см.

Таблица 1.224

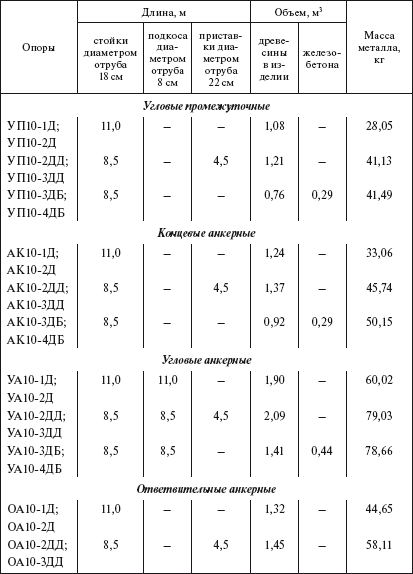

Сложные деревянные опоры ВЛ 6—10 кВ

Примечание. Диаметр отруба траверсы длиной 2,75 м – 18 см (ОА10-1Д 20 см).

Для переходов ВЛ 6-10 кВ через естественные препятствия и инженерные сооружения в сельских районах применяются простые повышенные деревянные опоры типа ПП на деревянных и железобетонных приставках (табл. 1.48).

Переходные опоры ВЛ 6-10 кВ применяются при пересечении: ВЛ напряжением до 10 кВ включительно; ВЛ связи I–III классов; автомобильных и шоссейных дорог I–IV категорий; железных дорог, несудоходных и судоходных рек; трубопроводов и канатных дорог.

Сложные переходные опоры применяются следующих типов: анкерные концевые типа ПАК10 и угловые анкерные типов ПУА10, ПУА20.

Промежуточные опоры выполняются одностоечной конструкции с креплением штыревых изоляторов на крюках, а также на траверсе, установленной на вершине стойки. Опоры с крюками рекомендуется применять в I–II районах по гололеду при условии соблюдения требуемых по нормам расстояний от проводов ВЛ до пересекаемых объектов.

Таблица 1.48

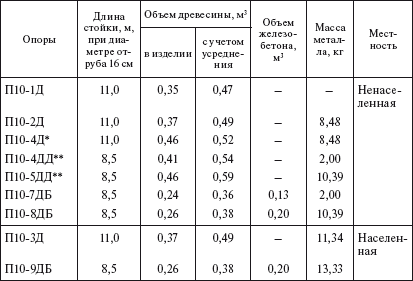

Промежуточные деревянные опоры ВЛ 6—10 кВ для переходов через инженерные сооружения

*

Длина траверсы 2,75 м при диаметре отруба 16 см.

Стойки опор изготавливаются из бревен длиной 11 и 13 м, а приставки – из бревен длиной 6,5 и 8,5 м. Конструкции опор рассчитаны для подвески проводов следующих марок: алюминиевых А35 – А120; сталеалюминиевых АС35 – АС70, стальных многопроволочных ПС25 – ПС50. Крепление проводов на промежуточных и анкерно-угловых переходных опорах осуществляется так же, как и в населенной местности. Основные данные сложных деревянных опор приведены в табл. 1.49.

Для защиты переходов от атмосферных перенапряжений на переходных опорах предусматривается установка разрядников.

Таблица 1.49

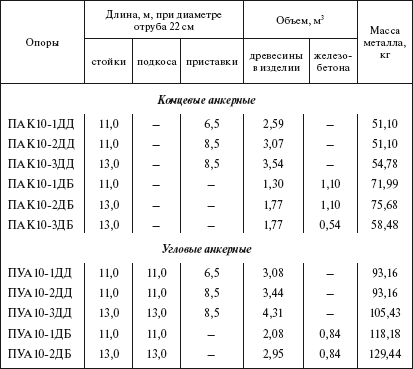

Сложные деревянные опоры ВЛ 6—10 кВ для переходов через инженерные сооружения

Примечание. Длина поперечины 3,5 м (ПАК10-3ДБ – 4,5 м) при диаметре отруба 16 см.

1.4. ПРОВОДА И ТРОСЫ

1.4.1. Провода неизолированные для воздушных линий электропередачи

По конструкции провода неизолированные делятся на однопроволочные, состоящие из одной проволоки, и многопроволочные, состоящие из нескольких или даже нескольких десятков проволок.

Однопроволочные провода бывают монометаллические (стальные, медные, алюминиевые) и биметаллические (сталемедные или сталеалюминиевые).

Биметаллические провода имеют однопроволочный стальной сердечник, обеспечивающий проводу необходимую механическую прочность, и сваренную с ним «рубашку» из цветного металла (меди, алюминия). Биметаллическая сталемедная проволока в качестве проводов на ВЛ 0,4 кВ применяется в условиях загрязненной атмосферы.

Согласно ПУЭ на ВЛ до 1 кВ сечение биметаллических проводов по условиям механической прочности должно быть не менее 10 мм².

Многопроволочные провода бывают монометаллические (алюминиевые, медные) и комбинированные (сталеалюминиевые, сталебронзовые). Алюминиевые, медные и сталеалюминиевые провода выпускаются по ГОСТ 839-80* (табл. 1.50). Они состоят из нескольких повивов проволок одного диаметра. В центре сечения провода располагается одна проволока, вокруг нее концентрически – шесть проволок второго повива, затем проволоки третьего повива и т. д. При этом число проволок в каждом повиве увеличивается на шесть по сравнению с предыдущим. Центральная проволока в проводе считается первым повивом.

Таблица 1.50

Марки проводов и их конструкция

При применении стальной оцинкованной проволоки 2-й группы для изготовления провода марки АС в обозначении его марки к букве С добавляют цифру 2.

Примеры условного обозначения:

сталеалюминиевый провод, заполненный нейтральной смазкой повышенной нагревостойкости, с номинальными сечениями алюминиевой части 450 мм² и стального сердечника 56 мм² – АСКС450/56 ГОСТ 839—80*;
