Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ

Узелков Борис

Гидравлический пресс. Модель 13734.00.00.000.

Гидравличесский пресс предназначен для опрессовки ремонтных зажимов на проводах BJI, ответвительных и аппаратных зажимов, а также резки алюминиевых и сталеалюминиевых проводов диаметром до 26 мм и стальных тросов диаметром до 12 мм.

Конструкция головки гидравлического пресса обеспечивает быстрый выбор свободного (холостого)

хода матриц или ножей и позволяет ускорить процесс опрессовки или резки. Пресс комплектуется соответствующим набором матриц и ножей (табл. 5.14, 5.15).

Технические характеристики процесса:

Усилие опрессовки, кН …………………………….. 140

Рабочее давление (максимальное), МПа…….50

Ход поршня (максимальный), мм ……………… 30

Наибольшее усилие на рычаг

плунжерного насоса, не более, Н……………….200

Масса пресса (без контейнера), кг ……………..7,2

Поставщик……………………………………………….ОАО «Фирма Оргрес»

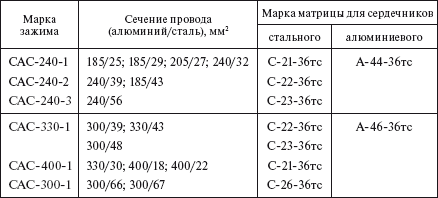

Таблица 5.14

Матрицы к ручному гидравлическому прессу

Таблица 5.15

Ножи для резки проводов и тросов

Гидравлический переносной пресс МИ-1Б с ручным приводом предназначен для опрессования всех типов натяжных, соединительных, аппаратных и ответвительных зажимов, применяемых при сооружении линий электропередачи и открытых распределительных устройств подстанций.

Технические характеристики МИ—1Б:

Рабочее давление пресса, МПа ……………… 45

Диаметр плунжера, мм …………………………. 12

Ход плунжера, мм …………………………………. 50

Объем масла, подаваемого

за один ход плунжера, см³ ……………………… 5,65

Диаметр поршня, мм…………………………….. 120

Холостой ход поршня, мм……………………… 25

Число полных качаний рычага

до начала опрессования ………………………… 50

Объем масляного бака, л ………………………. 2,0

Габаритные размеры (без трубы-рукоятки), мм:

длина ……………………………………………….. 1146

ширина…………………………………………….. 412

высота ……………………………………………… 531

Общая масса агрегата, кг………………………. 84

Поставщик…………………………………………… Фирма «В-Л Комплект»

Пресс МИ-1Б для резки проводов и тросов при монтаже линий электропередачи может быть укомплектован специальными матрицами и ножами:

ножи для резки проводов и тросов;

матрицы для опрессования алюминиевых и медных зажимов; матрицы для опрессования стальных зажимов; матрицы опрессовочные шестигранные; гибочные матрицы.

Для резки кабелей из различных материалов применяют электрогидравлические кабельные резаки (табл. 5.16)

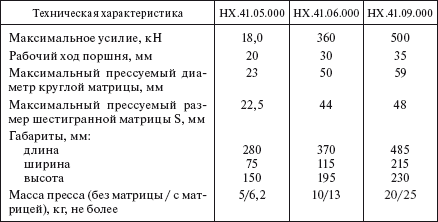

Таблица 5.16

Электрогидравлические кабельные резаки

Клещи

механические МИ-248, усилием 50 кН предназначены для опрессования зажимов типа ОАС и кабельных наконечников.

Технические характеристики МИ—248:

Наибольшее развиваемое усилие, кН ……………….. 50

Наибольшее усилие на рукоятках, кН ……………… 250

Ход плунжера, мм ……………………………………………. 25

Наибольшее сечение алюминиевого

и медноалюминиевого кабеля под опрессовку

кабельного наконечника, мм²…………………………..150

Масса (без комплекта матриц), кг……………………..24

Поставщик фирма ……………………………………………«В-Л Комплект»

Комплект матриц для опрессования на шестигранник приведен в табл. 5.17.

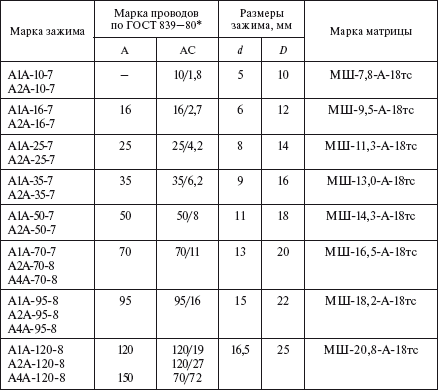

Таблица 5.17

Матрицы для опрессовки

5.3.2. Приспособления для подъема линейщиков на опоры

Переносная разборная лестница применяется для подъема электро – линейщиков на опоры с цилиндрическими и коническими железобетонными стойками на высоту до 14 м. Лестница состоит из семи секций, соединяемых между собой телескопически. Первая, третья

и пятая секции (сверху) крепятся к стволу опоры хомутами и фиксаторами.

Технические характеристики лестницы:

Высота в рабочем положении, м ………………………………………… 14

Грузоподъемность (собранной и прикрепленной к опоре), кг …. 100

Число секций ……………………………………………………………………. 7

Высота секций, м………………………………………………………………. 2

Число рабочих, монтирующих (демонтирующих) лестницу…… 2

Масса, кг ………………………………………………………………………….. 29,2

Универсальные лазы предназначены для использования в качестве индивидуального средства подъема электромонтера на конические и цилиндрические стойки железобетонных опор линий электропередачи напряжением 35—500кВ. Технические характеристики лаза:

Грузоподъемность, кг ……………………………………………………….. 100,0

Диаметр охватывающей петли

(диаметр охватываемых стоек опор ВЛ), мм:

наибольший …………………………………………………………………. 620,0

наименьший…………………………………………………………………. 400,0

Размеры подножки, см:

длина……………………………………………………………………………. 30,0

ширина…………………………………………………………………………. 13,0

5.3.3. Приспособления для термитной сварки и скрутки проводов

Соединения проводов в петлях анкерно-угловых опор термитной сваркой выполняются с помощью приспособлений (табл. 5.18). Соединение проводов овальными соединительными зажимами методом скручивания производится с помощью приспособлений, указанных в табл 5.19.
