Справочник по строительству и реконструкции линий электропередачи напряжением 0,4–750 кВ
Шрифт:
Подхват 1160.00.00.000 используется при стягивании гирлянды изоляторов с помощью балок 13242.02.03.000, 13242.02.12.000 или 1165.00.00.000 для захвата за провода фазы, расщепленной на два или три провода. Основные параметры – грузоподъемность, 2500 кг, масса, 4,5 кг.

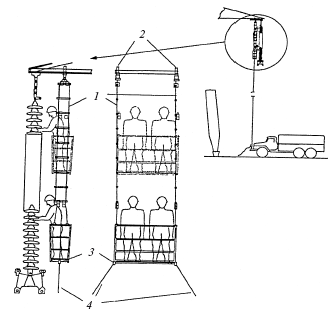

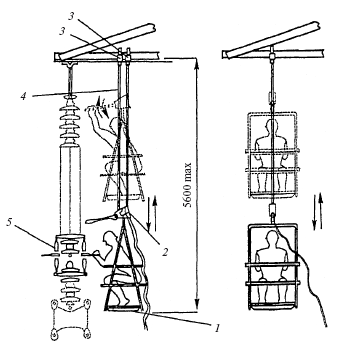

Комплект приспособлений для замены дефектных изоляторов (табл. 5.51) предназначен для замены в условиях эксплуатации на линиях электропередачи дефектных изоляторов следующих модификаций: ПС-120А, ПС-120Б, ПС-11, ПС-16А, ПС-16Б ПС-22А, ПС-210Б, ПС-210В, ПС-30А, ПС-30Б, ПС-70Е, ПС-160В, ПС-160Д. Замена производится путем стягивания участка гирлянды изоляторов, находящихся
Состав комплекта:
хомут для замены изоляторов типа ПС-16А, ПС-16Б, ПС-210Б, модель 13165М.01.00.000 – 2 шт.;
комплект хомутов (верхний и нижний) для замены изоляторов типа ПС-30А, ПС-30Б, ПС-22А, модель 13165М.02.00.000 и
13165М.03.00.000 – 1 шт.;
комплект хомутов (верхний и нижний) для замены изоляторов типа ПС-120А, ПС-11, модель 13088М.01.00.000 и 13088М.02.00.000 – 1 шт.;
комплект хомутов (верхний и нижний) для замены изоляторов типа ПС-160В, ПС-160Д – 1 шт.;
комплект хомутов (верхний и нижний) для замены изоляторов типа ПС-160Д – 1шт.;
комплект хомутов (верхний и нижний) для замены изоляторов типа ПС-120Б, ПС-70Е, модель 13908.00.00.000 – 1 шт.;
стяжка винтовая, усилие 25 кН, модель 13242.09.00.000 – 2 шт.

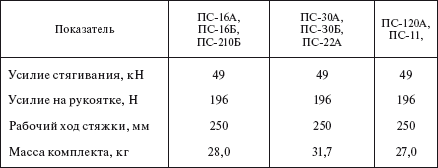

Таблица 5.51 Приспособления для замены дефектных изоляторов
5.6. ОБОРУДОВАНИЕ И МАТЕРИАЛЫ ДЛЯ ДУГОВОЙ И ГАЗОВОЙ СВАРКИ
5.6.1. Ручная дуговая сварка
Широкое применение на строительстве ВЛ получила ручная дуговая сварка.
Технические параметры аппаратов для ручной сварки приведены в табл. 5.52.

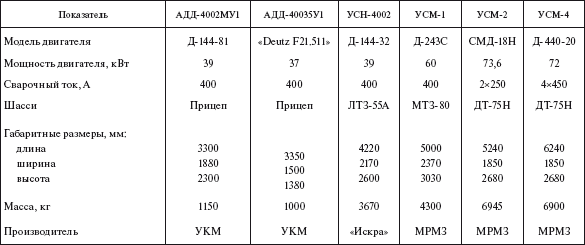

Таблица 5.52
Мобильные сварочные аппараты
Примечание. МРМЗ – Михневский ремонтно-механический завод, УКМ – Уралкомпрессормаш.

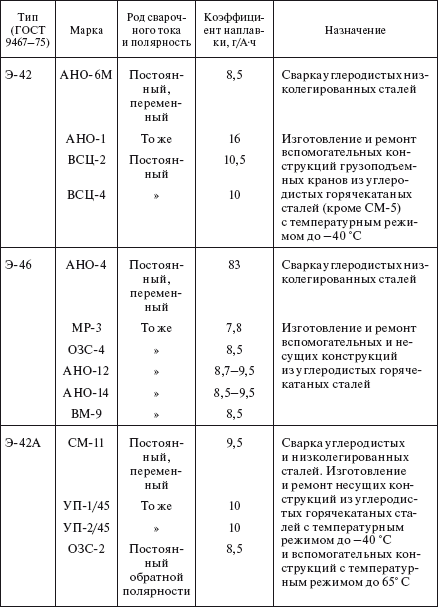

Техническая характеристика электродов, применяемых для электродуговой сварки и наплавки, приведены в табл. 5.53.

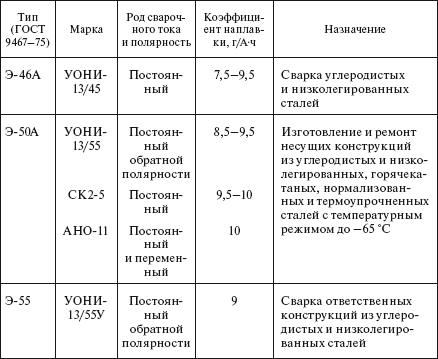

Таблица 5.53
Электроды для сварки
Для ручной дуговой сварки применяются сварочные трансформаторы, генераторы, преобразователи и выпрямители. Источниками питания для сварки на переменном токе служат сварочные трансформаторы. Характеристики сварочных трансформаторов для дуговой сварки с покрытыми электродами на переменном токе малоуглеродистых и низколегированных сталей приведены в табл. 5.54, 5.55.
Трансформаторы с малой продолжительностью нагрузки (ПН) предназначены для эксплуатации в ремонтных мастерских.
К источникам питания постоянного тока при ручной дуговой сварке, резке и наплавке, при сварке в среде защитных газов и для механизированной сварки под слоем флюса относятся сварочные генераторы, преобразователи и выпрямители (табл. 5.56, 5.57). Основные преимущества выпрямителей – небольшая масса и их простота (отсутствие вращающихся частей).

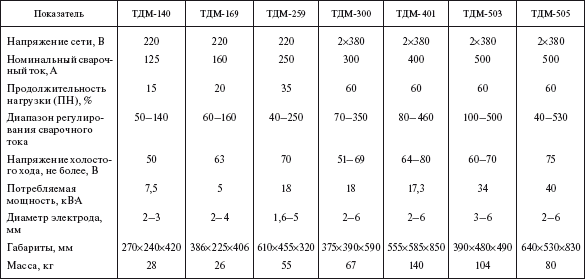

Таблица 5.54
Трансформаторы сварочные для ручной дуговой сварки
Таблица 5.55
Трансформаторы
Таблица 5.56
Сварочные преобразователи и генераторы для ручной сварки

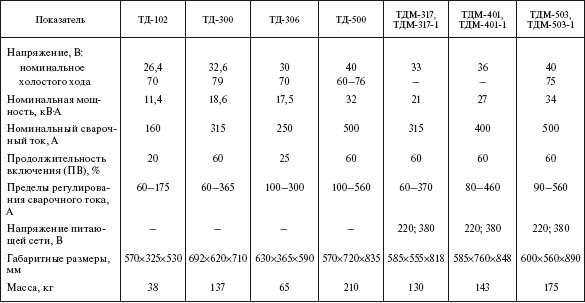

Таблица 5.57
Выпрямители для ручной дуговой сварки
5.6.2. Механизированная сварка и наплавка
Оборудование для механизированной сварки и наплавки. Для механизированной сварки и наплавки применяют автоматы, полуавтоматы для сварки плавящимся электродом и специальное наплавочное оборудование, выпускаемое для наплавки под слоем флюса и вибродуговой (табл. 5.58—5.60).
Для наплавки деталей используют переоборудованные токарные станки, которые снабжают аппаратами для механизированной подачи электродной проволоки к месту наплавки и для управления процессом горения дуги.
При наплавке под слоем флюса станок оборудуют устройством для механизированной подачи флюса. При вибродуговой наплавке в комплект станка входят резервуар для охлаждающей жидкости и насос для подачи ее на деталь. Для уменьшения частоты вращения шпинделя станка применяют червячный редуктор.
Таблица 5.58
Автоматы для наплавки
Таблица 5.59
Головки для вибродуговой наплавки
* Для ОКС-1252А сечение электрода (ленты) 10х0,5 мм, для ОКС-6569 диаметр порошковой проволоки 2–2,5 мм.
Таблица 5.60
Полуавтоматы для сварки плавящимся электродом
Примечание. С – сплошная проволока, И – порошок.
Источниками питания для автоматической и полуавтоматической сварки или наплавки деталей служат сварочные преобразователи, трансформаторы и выпрямители (табл. 5.61—5.63).

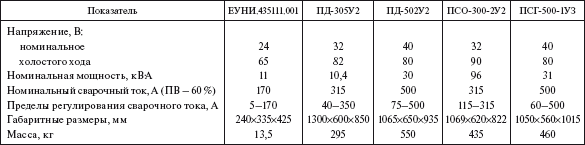

Таблица 5.61
Сварочные преобразователи для автоматической и полуавтоматической сварки
* Снабжен реостатом дистанционного управления сварочного тока.
Таблица 5.62
Сварочные трансформаторы для автоматической дуговой сварки под флюсом
