Перечень схем операционного контроля качества для монтажа железобетонных опор ВЛ 35—500 кВ, разработанных институтом «Oргэнергострой», приведен в табл. 3.35. Схемы операционного контроля качества являются составной частью проекта производства работ. Oперационный контроль качества работ, который является основополагающим для всей конструкции или линии электропередачи, осуществляется строительной лабораторией, фиксирующей результаты испытаний в рабочих журналах и других формах рабочей документации. Выявленные в ходе операционного контроля дефекты (отклонение от проектов, стандартов, требований нормативных документов и т. д.) линейные ИТР должны фиксировать в журналах с указанием срока исполнения и исполнителей. Последующие операции могут проводиться только после устранения обнаруженных ранее дефектов.

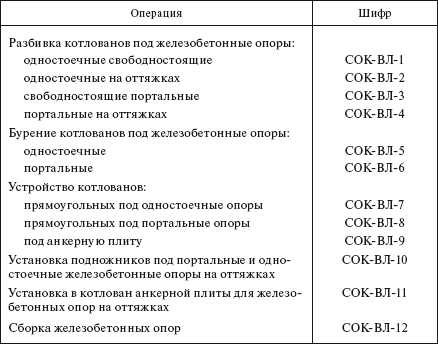

Таблица 3.35
Схемы операционного контроля
Операционному контролю при строительстве ВЛ подлежат:
усилия натяжения стальных канатов в оттяжках опор. Усилие в оттяжках определяется прибором типа ИН (измеритель натяжения) и должно соответствовать проектному значению;
качество болтовых соединений стальных конструкций;
качество соединения проводов и молниезащитных тросов с помощью соединительных и натяжных зажимов. Положение стальной части сердечника в соединительном зажиме или анкера в натяжном зажиме на сталеалюминиевых проводах по отношению к алюминиевому корпусу;
качество соединения сталеалюминиевых проводов в шлейфах термитной сваркой. В соединении не должно быть пережогов проволок наружного повива, глубина усадочной раковины не должна превышать 1/3 диаметра провода, но не более 6 мм. При перегибании провода отдельные проволоки не должны выламываться.
3.8.3. Приемочный контроль
Приемочный контроль осуществляется при приемке работ от непосредственных исполнителей с участием тех, кто будет выполнять последующие работы. Целью приемочного контроля является выявление соответствия качества законченных и предъявленных к приемке отдельных видов работ или сооружений требованиям проектной и нормативной документации. Приемочный контроль осуществляется после операционного контроля. В приемочном контроле участвуют линейные ИТР, работники СЛ, работники технического надзора заказчика и авторского надзора проектной организации. Результаты приемочного контроля фиксируются в журналах работ, актах скрытых работ, актах промежуточной приемки ответственных конструкций, актах испытания свай пробной нагрузкой и других документах, предусмотренных действующими нормативами.

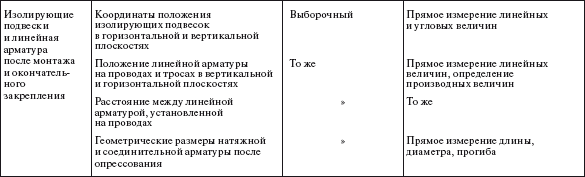

Перечень контролируемых параметров, объем и методы контроля при производственном контроле приведены в табл. 3.36.

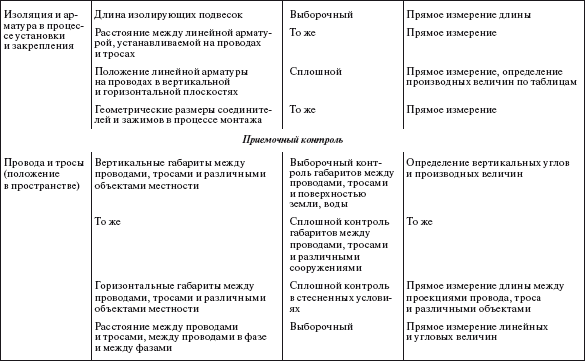

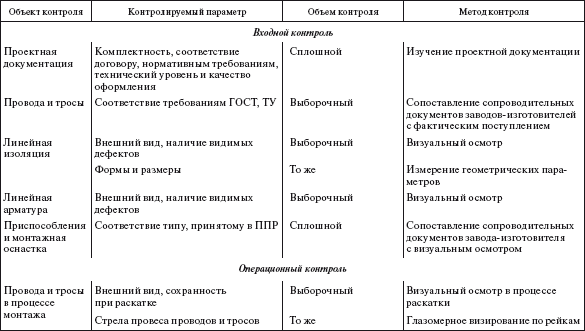

Таблица 3.224
Производственный контроль качества монтажа проводов и грозозащитных тросов ВЛ
Примечание. Объем выборочного контроля определяется руководителями генподрядной организации и заказчика.
3.8.4. инспекционный контроль
Инспекционный контроль осуществляется специально назначенными лицами или службами с целью проверки полноты и качества контроля, выполнявшегося ранее при входном, операционном и приемочном контроле. Строительная лаборатория принимает участие в тех видах инспекционного контроля, в которых ранее не принимала участия. При инспекционном контроле проверяют: правильность ведения журналов и другой документации, правильность и своевременность приемки оборудования, конструкций и материалов, правильность складирования продукции и условия ее хранения. Проверяют соответствие технологии проведения работ установленным требованиям, своевременность и качество контрольных испытаний и измерений, правильность заполнения всех видов исполнительной документации и общих журналов работ, своевременность исправления дефектов. По результатам инспекционного контроля составляют акты или записи в общих журналах работ. Перечень приемо-сдаточной документации приведен в табл. 3.37.

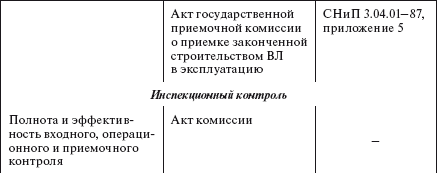

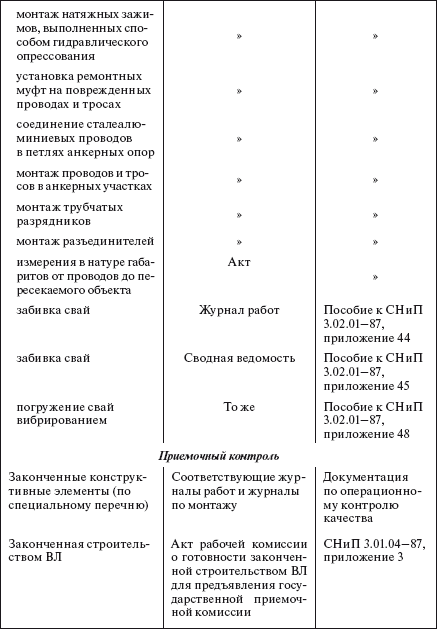

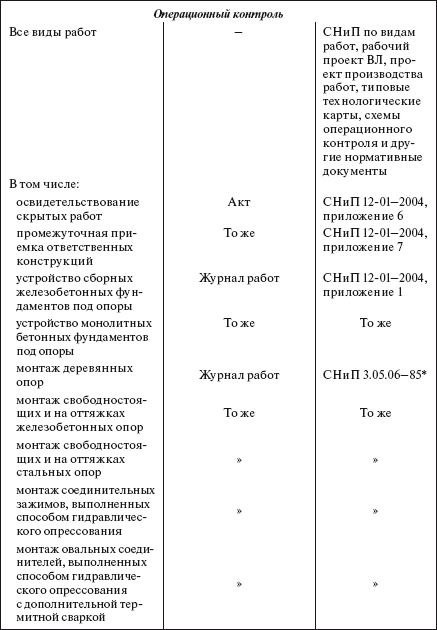

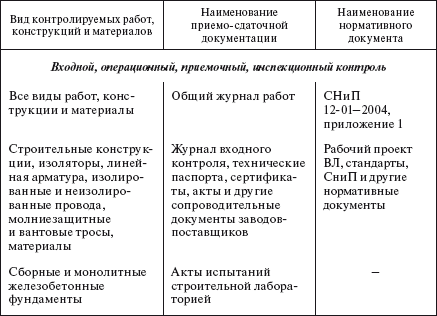

Таблица 3.37
Приемо-сдаточная документация, составляемая при производственном контроле качества строительства ВЛ
3.8.5.
Качество изделий, конструкций, материалов, применяемых при сооружении линий электропередачи, определяется их геометрической точностью и точностью выполнения технологических процессов. Критерием качества изделий и материалов являются технологические допуски и технические требования на изделия и материалы.
Технологические допуски на изделия и отдельные строительные элементы при сооружении ВЛ приведены в табл. 3.38—3.47.

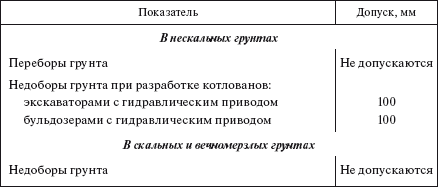

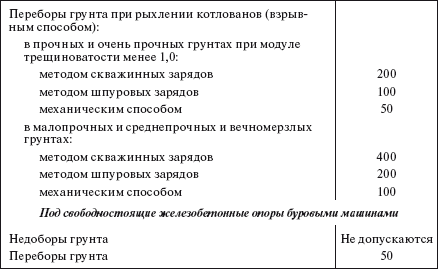

Таблица 3.38
Технологические допуски на разработку грунта при устройстве котлованов под фундаменты опор ВЛ 35—750 кВ (данные института «Оргэнергострой»)
Примечание. Модуль трещиноватости – среднее число трещин на 1 м линии измерения, расположенной на поверхности забоя перпендикулярно к главной или главным системам трещин.

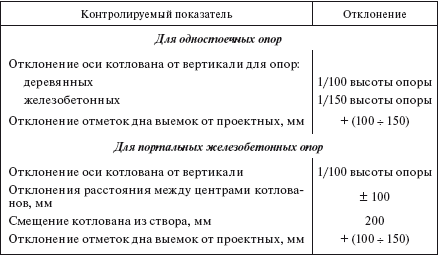

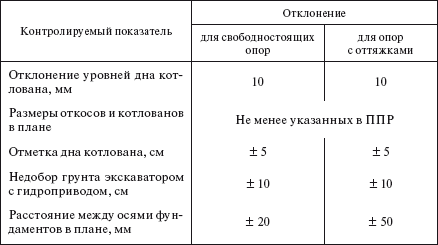

Таблица 3.39
Допускаемые отклонения при разработке грунта под сборные железобетонные фундаменты опор ВЛ 35—750 кВ (СНиП 3.02.01–87, СНиП 3.05.06–85)
Таблица 3.40
Допускаемые отклонения при бурении котлованов под опоры ВЛ 35—750 кВ (СНиП 3.02.01–87, СНиП 3.05.06–85)

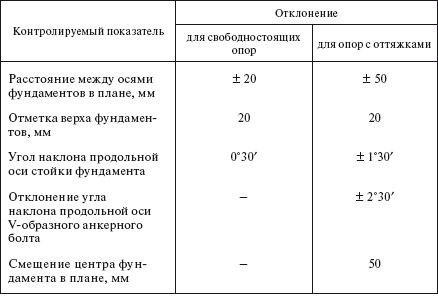

Таблица 3.41
Допускаемые отклонения при монтаже фундаментов под стальные опоры ВЛ 35—750 кВ (СНиП 3.05.06–85)
Таблица 3.42
Допускаемые отклонения при монтаже поверхностных железобетонных фундаментов под свободностоящие опоры ВЛ
* Разность отметок должна быть компенсирована при монтаже опоры с помощью стальных прокладок.
Таблица 3.43
Допускаемые отклонения при устройстве свайных фундаментов под опоры ВЛ (СНиП 3.02.01–87)
Таблица 3.44
Допускаемые отклонения при монтаже одностоечных опор ВЛ 35—220 кВ (СНиП 3.05.06–85)
Таблица 3.45 Допускаемые отклонения в стальных опорах ВЛ 35—750 кВ (СНиП 3.05.06–85)
Таблица 3.46
Допускаемые отклонения при монтаже железобетонных портальных опор ВЛ (СНиП 3.05.06–85)
Таблица 3.47
Допускаемые отклонения при монтаже проводов и грозозащитных тросов для ВЛ 35—750 кВ (СНиП 3.05.06–85)
