масла для гидравлических систем приводов дополнительных специальных устройств.
Моторные масла. В соответствии с ГОСТ 17479.1—85* масла подразделяются на шесть групп по эксплуатационным свойствам и области применения (табл. 6.6.). Масла моторные для карбюраторных двигателей приведены в табл. 6.7. Масла моторные для дизельных двигателей приведены в табл. 6.8.

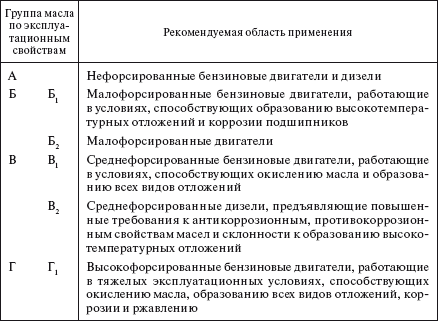

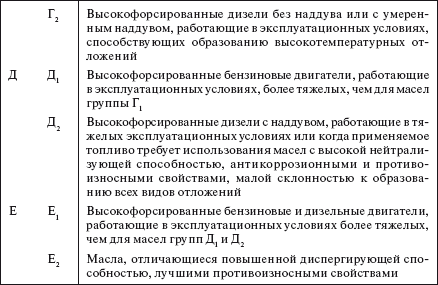

Таблица 6.6
Классификация моторных масел

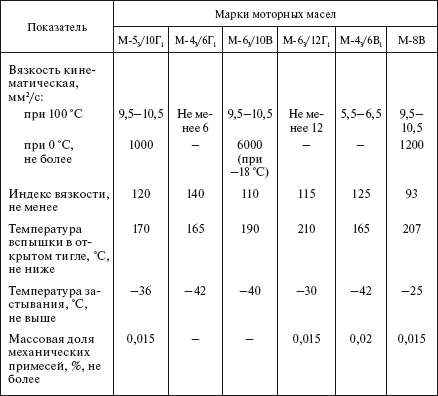

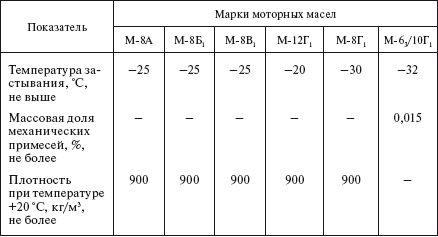

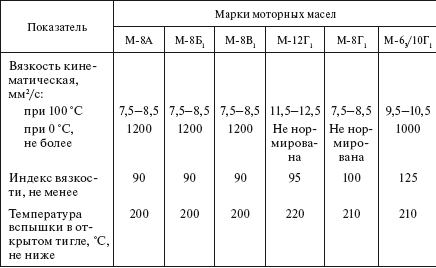

Таблица 6.7
Моторные масла для карбюраторных двигателей

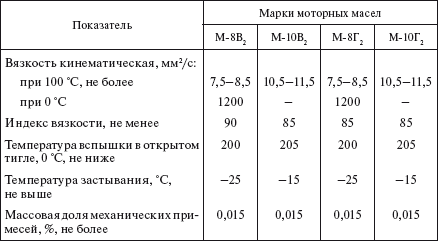

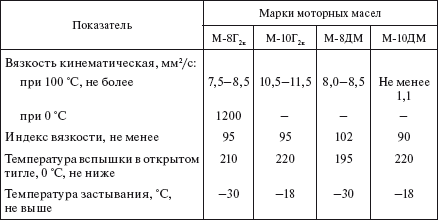

Таблица 6.8
Моторные
Условные обозначения марок масел: первая буква М обозначает моторное масло; цифра указывает класс вязкости 8, 10, 12 или 63/10; вторая буква (А, Б, В, Г, Д и Е) – группу по эксплуатационным свойствам; цифровой индекс 1 обозначает, что масло для карбюраторных двигателей, а индекс 2 – масло для дизельных двигателей. Индекс «к» в обозначении дизельных масел указывает на то, что масло предназначено для двигателей типа КамАЗ.
Важнейшими эксплуатационными свойствами моторных масел являются: вязкостно-температурные (вязкость, индекс вязкости, температура застывания), противоизносные, противоокислительные, коррозионные и др.
Вязкостью называется свойство жидкости оказывать сопротивление при перемещении ее слоев под действием внешней силы. Это свойство является следствием трения, возникающего между молекулами жидкости.
Индекс вязкости (ИВ) – отношение вязкости смазочного материала к его температуре. Чем выше ИВ, тем меньше зависимость вязкости от температуры;
Температура застывания – показатель способности масла или топлива оставаться текучим при низких температурах.
Трансмиссионные масла. Основное назначение трансмиссионных масел – смазка высоконагруженных зубчатых механизмов силовых передач, подшипников и других деталей и узлов автомобилей. Физико-химические и эксплуатационные свойства трансмиссионных масел отечественного производства приведены в табл. 6.9.
Рекомендации по применению отечественных трансмиссионных масел по типам передач, группам автомобилей, условиям эксплуатации, а также возможным отечественным заменителям указаны в табл. 6.10. Основные физико-химические и эксплуатационные свойства масел отечественного производства для гидромеханических передач приведены в табл. 6.11.

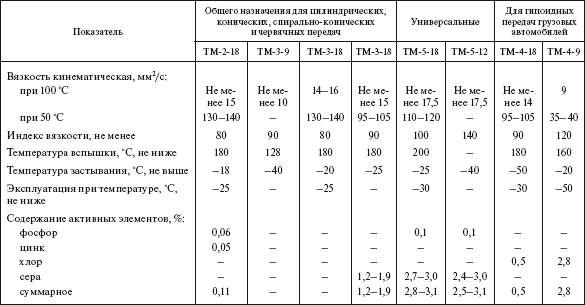

Таблица 6.9
Трансмиссионные масла

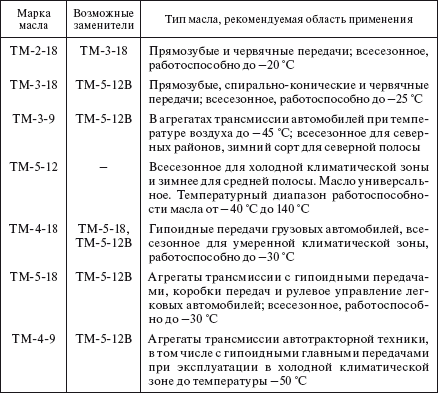

Таблица 6.10
Область применения трансмиссионных масел
Таблица 6.11
Масла для гидромеханических передач
Трансформаторные и индустриальные масла. Трансформаторные масла применяются для смазки электрооборудования, а масла индустриальные – для смазки ненагруженных зубчатых колес и гидросистем. Физико-химические свойства трансформаторных масел приведены в табл. 6.12, а индустриальных – в табл. 6.13.
Таблица 6.12
Масла трансформаторные (ГОСТ 982-80*)
Примечание.
Таблица 6.13
Масла индустриальные общего назначения (ГОСТ 20799—88*)
Примечание. Содержание воды, механических примесей, водорастворимых кислот и щелочей не допускается.
Пластичные смазки. К основным эксплуатационным характеристикам пластичных смазок относятся: пенетрация (проникновение), предел прочности, эффективная вязкость, коллоидная стабильность, температура каплепадения, механическая стабильность, водостойкость, термоупрочнение, испаряемость, химическая стабильность, противокоррозионные и защитные свойства.
Основные эксплуатационные свойства пластичных антифрикционных смазок приведены в табл. 6.14, а пластичных масел – в табл. 6.15.
Таблица 6.14
Смазки пластичные
Примечание. Пенетрация (проникновение) – характеризует консистенцию (густоту) смазки по глубине погружения в нее конуса стандартных размеров и массы. Пенетрация измеряется при различных температурах и численно равна количеству миллиметров погружения конуса, умноженному на 10.
Коллоидная стабильность – это способность смазки сопротивляться отделению (опрессовыванию) жидкого масла при хранении и в процессе применения.
Таблица 6.15
Применение пластичных масел
6.1.3. Рабочие и специальные жидкости
В зависимости от назначения и свойств жидкости делятся на охлаждающие, тормозные, амортизационные и пусковые.
Гидравлические масла работают при больших перепадах температур (от —40 до +80 °C), давлениях 10–15 МПа, скоростях скольжения до 20 м/с, в контакте с черными и цветными металлами, резиновыми и полимерными уплотнениями и шлангами. Гидравлические масла подразделяют на классы по кинематической вязкости (табл. 6.16) и на группы по эксплуатационным свойствам (табл. 6.17).
Таблица 6.16
Классы вязкости гидравлических масел
Таблица 6.17
Группы гидравлических масел по эксплуатационным свойствам
Примечание. Допускается добавление в гидравлические масла всех групп загущающих и антипенной присадок.
Обозначение гидравлических масел состоит из трех групп знаков: букв МГ (минеральное гидравлическое); цифр, характеризующих класс кинематической вязкости; буквы, указывающей на принадлежность масла к группе по эксплуатационным свойствам. Например, МГ-15-В: буквы МГ обозначают масло гидравлическое; 15 – класс вязкости; В – группа масла по эксплуатационным свойствам.
Физико-химические и эксплуатационные свойства гидравлических масел отечественного производства приведены в табл. 6.18.
Таблица 6.18
Гидравлические масла
Примечания.
1. МГ-15-В применяется в гидравлических системах автомобилей, работающих при температуре до —50 °C, МГ-22-А – до —30 (кратковременно при +125 °C, оптимальный режим 50–60 °C), МГ-46-Б – до —17 °C.
2. МГ-46-В применяется в гидрообъемных передачах.
<
