• АУ Goalkeeper (для R 05 и R Об) и Vulcan Phalanx (для R 07) смонтированы в носовой части, на левом борту и непосредственно перед задней дымовой трубой.
Водоизмещение, т: 20 600. Длина, м: 209,1 (общая). Ширина, м: 36 (общая). Осадка, м: 8.
Длина полетной палубы, м: 167,8.
Ширина полетной палубы, м: 13,5. Скорость, узлы: 28.
Дальность хода, мили: 7000 при скорости 19 узлов.
Ракеты: ЗУР в спаренной ПУ Sea Dart фирмы ВАе (демонтирована в 1998/99 г.). Пушечное вооружение: 3 шестиствольные АУ Мк 15 Vulcan Phalanx калибра 20 мм фирм GE/GD (для R 07); 3 семиствольные 30-мм АУ Galling Goalkeeper
РЛО
Обнаружения ВЦ - класс 1022 компании Marconi/Sisnaal.
Обнаружения Ht( - тип 996(2) (R 05 и R 06) компании Plessey; тип 992R (R 07)
компании Marconi.
Навигационные - 2 тип 1006 (R 05 и R 07) компании Kelvin Hughes; тип 1007 (R07).
Управления огнем - 2 типа 909 или 909(1) (R 06) компании Marconi.
ГАС: смонтированные на корпусе, активные ГАС типа 909 компании Plessey.
Самолеты: 9 самолетов Sea Harrier FA 2 и 6 Harrier GR 7 компании British Aerospace.
Вертолеты: до 9 вертолетов Westland Sea King HAS 6 или EH 101 Merlin; 3 вертолета ДРЛ0 Westland Sea King AEW 2.

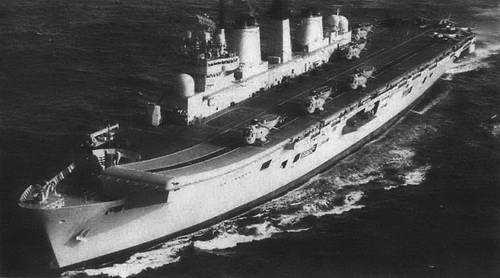

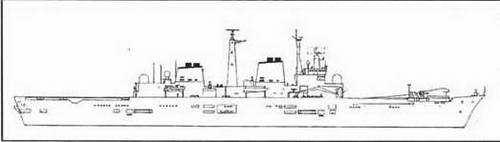

«ИЛЛАСТРИЕС»
Авианосцы - США

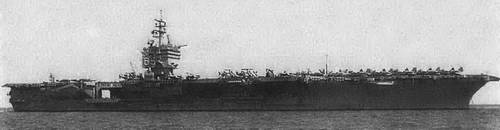

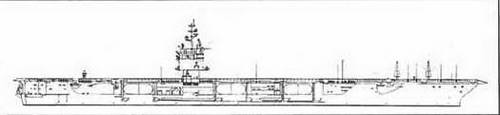

«Энтерпрайз»
Страна: США
Страна-производитель: США Класс корабля: авианосец
Тип корабля: ENTERPRISE (многоцелевой авианосец) В строю: 1
Название и номер корабля: ENTERPRISE (CVN 65).
Отличительные признаки:
• Угловая полетная палуба.
• Островная надстройка сзади средней части корабля, по правому борту.
• Островная надстройка представляет собой мостик необычной кубической формы, установленный на значительно более узкое основание.
• Прямоугольная антенна РЛС обнаружения ВЦ смонтирована в передней части мостика.
• ПУ ЗУР установлены в кормовой части полетной палубы по левому и по правому борту. Третья ПУ смонтирована спереди на правом борту, приблизительно на расстоянии одной четверти длины корабля от его носовой части.
• АУ ближнего действия находятся сзади по правому борту ниже нависающей части полетной палубы.
Водоизмещение, т: 75 700 (стандартное), 93 970 (при полной нагрузке). Длина, м: 342,3. Ширина, м: 40,5. Осадка, м: 11,9.
Длина полетной палубы, м: 331,6. Ширина полетной палубы, м: 76,8. Скорость, узлы: 33.
Ракеты: 3 ПУ ЗУР NATO Sea Sparrow Mk 29 компании Raytheon в трех ПУ с восемью направляющими.
Пушечное вооружение: 3 шестиствольные АУ Vulcan Phalanx Mkl5 калибра 20 мм компании GE/GD.
Средства РЭБ: 4 шестиствольные фиксированные установки для сверхбыстрой постановки облака дипольных отражателей МкЗб компании Loral Hycor;
РЛС:
Обнаружения ВЦ: SPS-48E компании ГТТ.трехкоординатная; SPS-49(V)5 компании Raytheon; Mk23 TAS компании Hughes. Обнаружения НЦ - SPS-67 компании Norden. Навигационные - SPS-64 (V) 9 компании Raytheon; Furuno 900. Управления огнем - 6 Mk 95 (для ЗУР).
Самолеты: 50-е тактическое авиакрыло. В зависимости от боевой задачи включает до 20 истребителей ПВО F-14 Tomcat корпорации Grumman; 36 F/A-18 Hornet компании McDonnell Douglas; 4 самолета РЭБ ЕА-бВ Prowler корпорации Grumman; 4 самолета ДРЛО Е-2С Hawkeye корпорации Grumman; 6 ПЛО/противокорабельных самолетов S-3B Viking компании Lockheed; 2 самолета РЭР S-3A Shadow компании Lockheed.
Вертолеты: 4 вертолета ПЛО SH-60 Seahawk компании Sikorsky и 2 НН-60Н Seahawk (могут быть использованы в качестве ударных, ПСС вертолетов, а также для обеспечения боевых действий с применением специальных методов).
«ЭНТЕРПРАЙЗ»
«Китти Хок» и «Джон Ф. Кеннеди»
Страна: США
Страна-производитель: США Класс корабля: авианосец
Тип корабля: KITTY HAWK и JOHN F KENNEDY (многоцелевой) В строю: 3
Название и номер корабля: KITTY HAWK (CV 63), CONSTELLATION (CV 64), JOHN F KENNEDY (CV 67), AMERICA (CV 66) (снят с вооружения в 1996 г.)
Отличительные признаки:
• Угловая полетная палуба.
• По центру островной надстройки смонтирована составная мачта-однодеревка, на которой установлены антенны слежения ракет (телеграфной радиосвязи) и средств радиоэлектронной борьбы (РЭБ).
• В кормовой части островной надстройки установлена дымовая труба на одном уровне с верхней точкой мостика.
• Высокая решетчатая мачта размещена непосредственно за мостиком; на мачте смонтирована антенна РЛС обнаружения ВЦ, имеющая форму прямоугольника.
• Стрела подъемного крана размещена на правом борту позади островной надстройки вне полетной палубы.
• АУ ближнего боя; одна на левом борту под навигационной частью полетной палубы, другая на островной надстройке на половине ее высоты от палубы на правом борту и третья на левом борту ближе к носу на платформе под закруглением угловой полетной палубы.
• Два подъемника по краям полетной палубы спереди от островной надстройки, четвертой в левой раковине.
Водоизмещение при полной нагрузке, т: 81 123 (для CV 63), 81 773 (для CV 64), 80 941 (для CV 67). Длина, м: 323,6 (CV 63); 326,9 (CV 64), 320,6 (CV 67). Ширина, м: 39,6. Осадка, м: 11,4.
Длина полетной палубы, м: 318,8. Ширина полетной палубы, м: 76,8. Скорость, узлы: 32.
Дальность хода, мили: 4000 при скорости 30 узлов; 12 000 при скорости 20 узлов.
Ракеты: ЗУР в трех ПУ Мк 29 компании Raytheon с восемью направляющими, NATO Sea Sparrow.
