Вертолеты: 6 многоцелевых вертолетов Sikorsky S-70B7 Seahawk. Возможно использование вертолетов Chinook.
«ЧАКРИ НАРУ БЕТ»
Авианосцы Великобритания

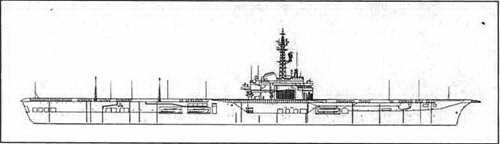

«Колоссус»
Страна:Бразилия
Страна-производитель:
Название и номер корабля: MINAS GERAIS (экс- HMS VENGEANCE) (All)
Отличительные признаки:
• Решетчатая подпора катапульты в носовой части.
• Островная надстройка впереди средней части корабля по правому борту.
• Непосредственно перед дымовой трубой смонтирована решетчатая грот-мачта с установленной на ней на специальной платформе антенной РЛС обнаружения ВЦ.
• Короткая сужающаяся дымовая труба наклонена в сторону кормы.
• Наклонная полетная палуба.
Водоизмещение полное, т: 15 890 (стандартное), 19 890 (при полной нагрузке).
Длина, м: 211.8. Ширина, м: 24,4. Осадка, м: 7,5.
Длина полетной палубы, м: 210,3. Ширина полетной палубы, м: 36,4. Скорость, узлы: 24.
Дальность хода, мили: 12 ООО при скорости 14 узлов, 6200 при скорости 20 узлов.
Ракеты: 2 спаренные ПУ ЗУР компании Matra Sadrat Mistral.
Пушечное вооружение: 2 салютных орудия калибра 47 мм.
Ложные цели: установка выброса дипольных отражателей компании Plessey
Shield.
РЛС:
Обнаружения ВЦ - SPS-40 В компании Lockheed. Обнаружения ВНЦ -AWS 4 компании Plessey. Навигационные - Scanter Mil and Furuno. Управления огнем - 2 SPG-34.
Самолеты: 6 самолетов А-4 Skyhawk (из 23 приобретенных у ВВС Кувейта в 1998 г.), которые полностью встанут на вооружение к концу 1998 г. Вертолеты: от 4 до 6 вертолетов Agusta SH-3A/D Sea King; 2 вертолета UH-13 Ecureuil II фирмы Aerospatiale; 3 вертолета UH-14 Super Puma фирмы Aerospatiale.

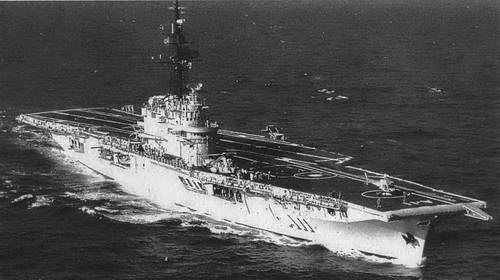

< image l:href="#"/>«MINAS GERAIS»

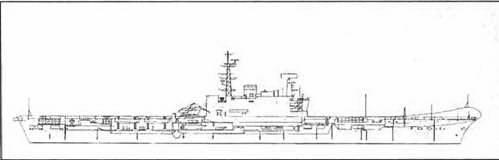

«Гермес»
Страна: Индия
Страна-производитель: Великобритания Класс корабля: авианосец Тип корабля: Hermes В строю: 1
Название и номер корабля: VIRAAT (экс-HMS HERMES)(R 22) Отличительные признаки:
• В носовой части установлена взлетная рампа под углом 12°.
• Большая островная надстройка в среней части корабля по правому борту.
• Закрытая мачта средней высоты смонтирована в передней части островной надстройки. На ней установлена антенна обнаружения ВЦ.
• Посреди островной надстройки установлена
• Длинная решетчатая грот-мачта с установленными на ней антеннами РЛС и связи.
• Стрела грузового подъемного крана смонтирована в кормовой части островной надстройки по правому борту.
Водоизмещение полное, т: 23 900 (стандартное); 28 700 (при полной нагрузке).
Длина, м: 208,8. Ширина, м: 27,4. Осадка, м: 8,7. Скорость, узлы: 28.
Ракеты: нет, ЗУР Seacat демонтированы в 1996 г.
Пушечное вооружение: 2 АУ калибра 40 мм/60 компании Bofors; 2 советские АУ АК Gatling установлены на кормовых спонсонах.
Ложные цели: 2 установки выброса дипольных отражателей Knebworth Corvus. РЛС:
Обнаружения ВЦ - класса 996 компании Marconi
Обнаружения ВНЦ -DA05 компании Signaal
Навигационные - 2 типа 1006 компании Racal Decca.
ГАС: смонтированные на корпусе, активные ГАС Graceby класса 184М.
Самолеты: 12 Sea Harrier FRS Mk 51 (на борту могут поместиться до 30 таких самолетов).
Вертолеты: 7 Sea King Mk 42В/С и Ка-27 Helix.
Примечание. Переоборудование с целью продления срока службы до 2010 г. началось в 1997 г.
«ПИРАТ»
«Инвинсибл»
Страна:Великобритания Страна-производитель: Великобритания
Класс корабля: авианосец (способен обеспечивать боевые действия с применением СВВП и/или вертолетов)
Тип корабля: INVINCIBLE В строю: 3
Название и номер корабля: INVINCIBLE (R 05), ILLUSTRIOUS (R Об), ARK ROYAL (R07)
Отличительные признаки:
• Взлетная рампа под углом 12° на ответвлении палубы по левому борту (Invincible); под углом 13° на авианосцах Illustrious и Ark Royal, построенных после 1998 г.
• Полетная палуба наклонена под углом 7°.
• ПУ ЗУР установлены вне палубы на половине расстояния от начала взлетной рампы на правом борту (демонтированы начиная с 1998/99 г.); над право-бортной стороной полубака авианосца Illustrious и Ark Royal в 1998 г. была сооружена крыша.
• На правом борту очень длинная островная надстройка.
• Спаренные дымовые трубы: одна непосредственно за мостиком, вторая сзади грот-мачты, причем передняя труба выше. Обе трубы, в свою очередь, имеют по две выпускныетрубы, выкрашенные сверху в черный цвет.
• Две антенны РЛС управления огнем в обтекателях - одна на кормовой, другая на носовой оконечности островной надстройки.
• На закрытой грот-мачте, установленной по центру, смонтирована антенна РЛС обнаружения НЦ 992R (для R07 или 996(2) (для R 05 и R 06). На Illustrious посередине грот-мачты имеется оконечная станция спутниковой связи.
