Следствием компоновочной схемы Т-34-85 стало и отсутствие в боевом отделении вращающегося полика башни. В бою заряжающий работал, стоя на крышках ящиков-кассет со снарядами, уложенными на днище танка. При поворотах башни он должен был перемещаться вслед за казенником, при этом ему мешали стреляные гильзы, падавшие сюда же на пол. При ведении интенсивного огня скапливавшиеся гильзы затрудняли и доступ к выстрелам, размещенным в боеукладке на днище.

Суммируя все эти моменты, можно сделать вывод, что, в отличие от того же "Шермана", возможности по модернизации корпуса и подвески Т-34-85 были использованы не полностью.

За время с 193 1 по май 1945 года завод Ля 183 выпустил 35 тысяч танков (по не 35 тысяч Т-34, как об этом иногда пишут). Юбилейная

машина — Т-34-85 сохранена и находится в исправном техническом состоянии, о чем можно судить по этому снимку, сделанному в Нижнем Тагиле 9 мая 1995 года.

Рассматривая достоинства и недостатки Т-34-85, необходимо учитывать еще одно весьма важное обстоятельство. Экипаж любого танка, как правило, в повседневной реальности абсолютно не волнует, под каким углом наклона расположен лобовой или какой-либо другой лист корпуса или башни. Значительно важнее, чтобы танк как машина, то есть как совокупность механических и электрических механизмов, работал четко, надежно и не создавал проблем при эксплуатации. В том числе и проблем, связанных с ремонтом или заменой каких-либо деталей, узлов и агрегатов. Вот тут у Т-34-85 (как и у Т-34) все было в порядке. Танк отличался исключительной ремонтнопригодностью! Парадоксально, но факт — и в этом "виновата" компоновка!

Существует правило: компоновать не для обеспечения удобного монтажа — демонтажа агрегатов, а исходя из того, что до полного выхода из строя агрегаты не нуждаются в ремонте. Требуемая высокая надежность и безотказность в работе достигаются при проектировании танка на базе готовых, конструктивно отработанных агрегатов. Поскольку при создании Т-34 практически ни один из агрегатов танка не отвечал этому требованию, то и его компоновку выполнили вопреки правилу. Крыша моторно-трансмиссионного отделения была легкосъемной, кормовой лист корпуса откидывался на петлях, что позволяло осуществлять демонтаж таких крупногабаритных агрегатов, как двигатель и коробка передач в полевых условиях. Все это имело колоссальное значение в первой половине войны, когда из-за технических неисправностей из строя выходило больше танков, чем от воздействия противника (на 1 апреля 1942 года, например, в действующей армии имелось 1642 исправных и 2409 неисправных танков всех типов, в то время как наши боевые потери за март составили 467 танков). По мере улучшения качества агрегатов, достигшего наивысшего показателя у Т-34-85, значение ремонтнопригодной компоновки снизилось, но язык не повернется назвать это недостатком. Более того, хорошая ремонтнопригодность оказалась как нельзя кстати в ходе послевоенной эксплуатации танка за рубежом, в первую очередь в странах Азии и Африки, порой в экстремальных климатических условиях и с персоналом, имевшим весьма посредственный, если не сказать больше, уровень подготовки.

При наличии всех недостатков в конструкции "тридцатьчетверки" был соблюден некий баланс компромиссов, выгодно отличавший эту боевую машину от других танков Второй мировой войны. Простота, удобство при эксплуатации и техническом обслуживании, в совокупности с хорошей бронезащитой, маневренностью и достаточно мощным вооружением и стали причиной успеха и популярности Т-34-85 у танкистов.

Следующий номер "БРОНЕКОЛЛЕКЦИИ": Справочник "Бронетанковая техника стран Европы 1939—1945"

Средний танк Т-34-85

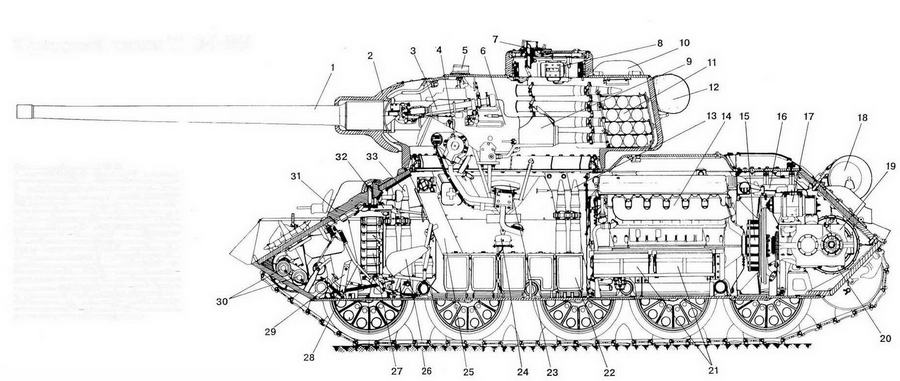

Компоновка среднего танка Т-34-85:

1 — пушка ЗИС-С-53; 2 — бронемаска; 3 — телескопический прицел ТШ-16; 4 —- подъемный механизм пушки; 5 — прибор наблюдения МК-4 заряжающего; 6 — неподвижное ограждение пушки; 7 — прибор наблюдения МК-4 командира; 8 — стеклоблок; 9 — откидное ограждение (гильзоулавливателъ); 10 — бронеколпак вентилятора; 11 — стеллажная боеукладка в нише башни; 12 — укрывочный брезент; 13 — хомутиковая укладка на два артвыстрела; 14 -— двигатель; 15 — главный фрикцион; 16 — воздухоочиститель "Мультициклон"; 17 — стартер; 18 — дымовая шашка ЬДШ; 19 — коробка передач; 20 - - бортовая передача; 21—аккумуляторы; 22 — укладка выстрелов на полу боевого отделения; 23 — сиденье наводчика; 24 — ВКУ; 25 — шахта подвески; 26 - сиденье механика-водителя; 27 — укладка пулеметных магазинов в отделении управления; 28 - рычаг бортового фрикциона; 29 — педаль главного фрикциона; 30 — баллоны со сжатым воздухом; 31 — крышка люка механика-водителя; 32 - пулемет Д'Г; 33 — хомутиковая укладка выстрелов в отделении управления.

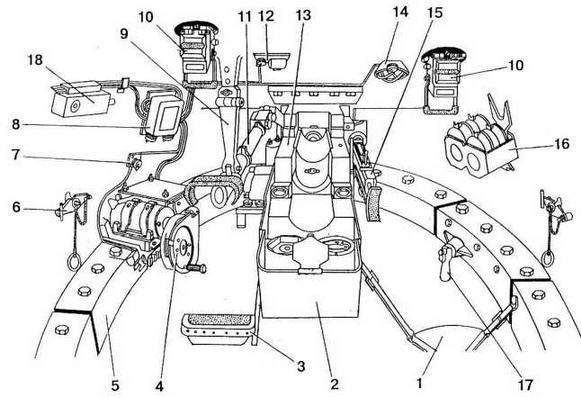

Внутренний

вид башни танка (передняя сторона): 1 — сиденье заряжающего; 2 — гильзоулавливатель; 3 — сиденье наводчика; 4 — механизм поворота башни; 5 — захват погона башни; 6 — запорное устройство отверстия для стрельбы из личного оружия; 7 — кнопка включения подсветки угломера; 8 — электрощиток башенного оборудования; 9 — подвеска прицела; 10 — приборы наблюдения МК-4; 11 — прицел ТШ-16; 12 — щиток освещения прицела; 13 — пушка; 14 — плафон освещения башни; 15 — спаренный пулемет; 16 — укладка пулеметных магазинов на правом борту башни; 17 — стопор башни; 18 — аппарат № 1 ТПУ.

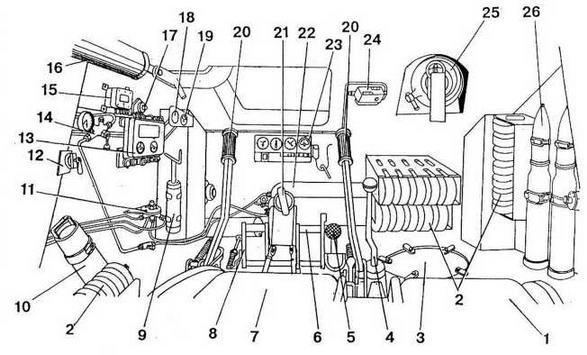

Отделение управления:

1 — сиденье пулеметчика; 2 — укладки пулеметных магазинов; 3 — люк запасного выхода; 4 — кулиса; 5 — педаль подачи топлива; б — педаль тормоза; 7 — сиденье механика-водителя; 8 — педаль главного фрикциона; 9 — шприц-пресс; 10 — огнетушитель; 11 — воздухораспределительный кран; 12 — воздушный кран; 13 — щиток электроприборов; 14 — кран-редуктор воздухопуска; 15 — реле- регулятор; 16 — уравновешивающий механизм крышки люка механика-водителя; 17 — кнопка стартера; 18 — спидометр; 19 — тахометр; 20—рычаги управления; 21 — ручной воздушный насос; 22 — баллоны со сжатым воздухом; 23 — щиток контрольно-измерительных приборов; 24 — аппарат № 3 ТПУ механика-водителя; 25 — установка курсового пулемета; 26—хомутиковая укладка на два артвыстрела.

Т-34-85. 55-я гвардейская танковая бригада, 7-й гвардейский танковый корпус. Берлин, 1945 г.

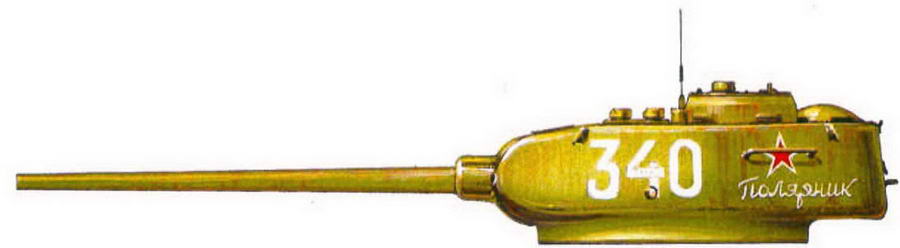

Т-34-85 "Полярник", построенный на средства работников Главсевморпути. 1-й Белорусский фронт, 1945 г.

Т-34-85. 51-й танковый полк. Зима 1945 г.

Т-34-85. 4-я гвардейская танковая бригада, 2- й гвардейский танковый корпус, 3- й Белорусский фронт. Восточная Пруссия, 1944 г.

Т-34-85 Героя Советского Союза лейтенанта Б.П.Сапункова.95-я танковая бригада, апрель 1945 г.

Т-34-85. 41-я гвардейская танковая бригада, 7-й механизированный корпус.Венгрия, февраль 1945 г.

Т-34-85. 39-я танковая бригада, 23-й танковый корпус. Венгрия, январь 1945 г.

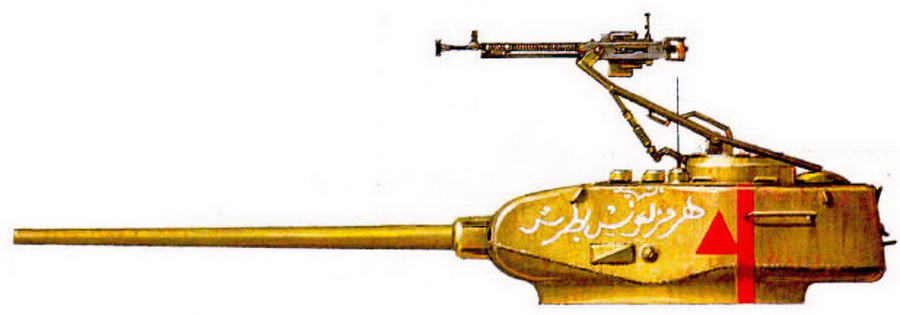

Т-34-85 египетских вооруженных сил. 1956 г.

Т-34-85.44-Я бронетанковая бригада сирийской армии.Голанские высоты, июнь 1967 г.

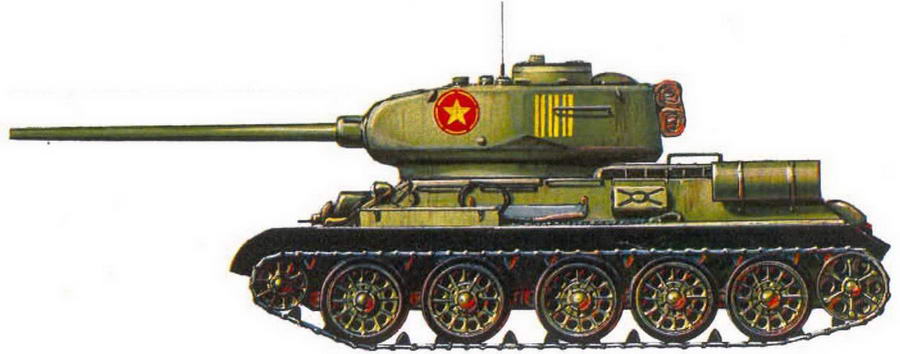

Т-34-85. 202-й танковый полк Вьетнамской Народной Армии. 1971 г.

Т-34-85 иракской армии. 1982 г.

Т-34-85 Югославской Народной Армии. Хорватия, Карловац, лето 1991 г.
