Средний танк Т-34-85
Шрифт:
— унитарный патрон с бронебойнотрассирующим остроголовым снарядом (БР-365К) с взрывателем МД-8;
— унитарный патрон с осколочной стальной гранатой (0-365К) с взрывателем КТМ-1;
— унитарный патрон с подкалиберным бронебойно-трассирующим снарядом БР-365П (принят на вооружение в феврале 1944 года).
Боекомплект пушки состоял из 55 артвыстрелов (осколочных — 36, бронебойных — 14, подкалиберных — 5) и размещался в корпусе и башне танка в трех типах укладок: стеллажной, хомутиковых и ящиках.
Стеллажная укладка на 12 выстрелов находилась в нише башни. В нее входили выстрелы с осколочной гранатой.
Хомутиковые
В шести ящиках, расположенных на днище боевого отделения размещалось 35 выстрелов, из них: 24 — с осколочной гранатой, 10 — с бронебойным снарядом и 1 — с подкалиберным.

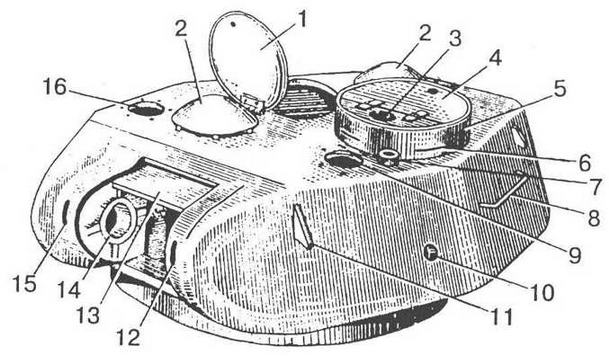

Башня танка послевоенного выпуска завода "Красное Сормово":
1 — крышка люка заряжающего; 2 — колпаки над вентиляторами; 3 — отверстие для установки прибора наблюдения командира танка; 4 — крышка люка командирской башенки; 5 — командирская башенка; 6 — смотровая щель; 7 — стакан антенного ввода; 8 — поручень; 9 — отверстие для установки прибора наблюдения наводчика; 10 — отверстие для стрельбы из личного оружия; 11 — рым; 12 — амбразура прицела; 13 — козырек; 14 — цапфенный прилив; 15 — амбразура пулемета; 16 — отверстие для установки прибора наблюдения заряжающего.
| Характеристики снарядов | ||||
| Марка | О-365К | БР-365 | БР-365К | БР-365П |
| Масса снаряда, кг Начальная | 9,54 | 9,2 | 9,34 | 5,35 |
| скорость, м/с | 793 | 800 | 800 | 1050 |
| 500 м | — | 111 | 140 | |
| Бронепробиваемость по нормали, мм на дистанции: | ||||
| 1000 м | – | 102 |
ДВИГАТЕЛЬ И ТРАНСМИССИЯ. На танке Т-34-85 устанавливался 12-цилиндровый четырехтактный бескомпрессорный дизель В-2-34. Номинальная мощность двигателя составляла 450 л.с. при 1750 об/мин, эксплуатационная — 400 л.с. при 1700 об/мин, максимальная — 500 л.с. при 1800 об/мин. Диаметр цилиндра 150 мм. Ход поршней левой группы 180
Топливо — дизельное, марки ДТ или газойль марки "Э" по ОСТ 8842. Емкость топливных баков 545 л. Снаружи, на бортах корпуса устанавливались два топливных бака по 90 л каждый. Наружные топливные баки к системе питания двигателя не подключались.
Подача топлива принудительная, с помощью двенадцатиплунжерного топливного насоса НК-1.
Система смазки — циркуляционная, под давлением. Циркуляция масла осуществлялась шестеренчатым трехсекционным масляным насосом. Емкость, внутренних масляных баков 76 л, наружного — 90 л.
Система охлаждения — жидкостная, закрытая, с принудительной циркуляцией. Радиаторов — два, трубчатых, установленных по обе стороны от двигателя с наклоном в его сторону. Емкость радиаторов 95 л.
Для очистки воздуха, поступавшего в цилиндры двигателя, на танке устанавливались два воздухоочистителя "Мультициклон".
Пуск двигателя осуществлялся электростартером СТ-700 мощностью 15 л.с. или сжатым воздухом (два баллона устанавливались в отделении управления).
Трансмиссия состояла из многодискового главного фрикциона сухого трения (сталь по стали), коробки передач, бортовых фрикционов, тормозов и бортовых передач.
Коробка передач — пятискоростная, с постоянным зацеплением шестерен. Бортовые фрикционы многодисковые, сухие (сталь по стали), тормоза — плавающие, ленточные, с чугунными накладками. Бортовые передачи одноступенчатые.
ХОДОВАЯ ЧАСТЬ танка, применительно к одному борту, состояла из пяти сдвоенных обрезиненных опорных катков диаметром 830 мм.
Подвеска — индивидуальная, пружинная.
Ведущие колеса заднего расположения имели шесть роликов для зацепления с гребнями гусеничных траков.
Направляющие колеса — литые, с кривошипным механизмом натяжения гусениц.

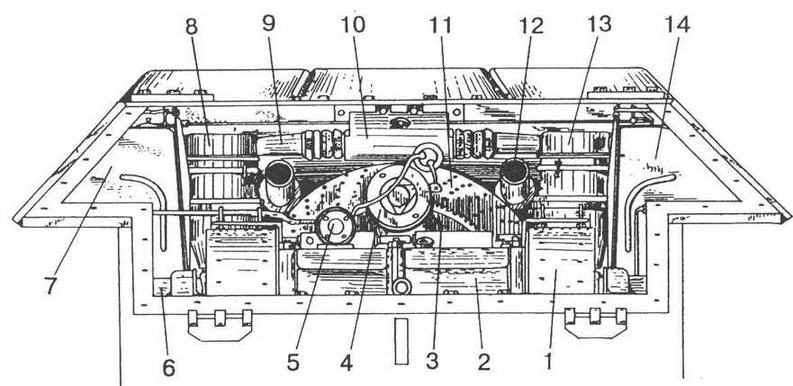

Трансмиссионное отделение:
1 — бортовой фрикцион с тормозной лентой; 2 — коробка передач; 3 — главный фрикцион; 4 — электростартер; 5 — пусковое реле; 6 — бортовая передача; 7 — левый кормовой топливный бак; 8 — левый воздухоочиститель; 9 — воздухопровод; 10 — калорифер; 11 — вентилятор; 12 — выхлопная труба; 13 — правый воздухоочиститель; 14 — правый кормовой топливный бак.

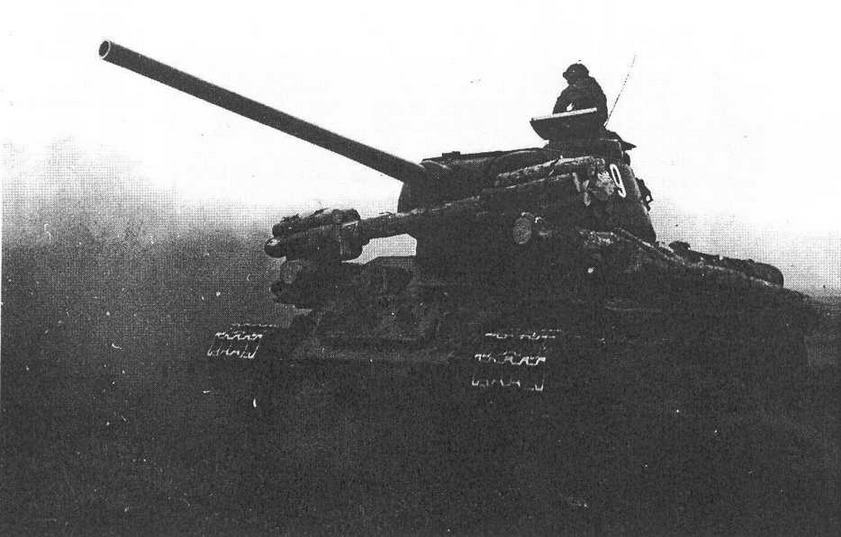

Танк Т-34-85 с самодельной деревянной фашиной. Обращает на себя внимание приоткрытый люк механика- водителя. С открытым люком часто ходили даже в атаку, причем на поражаемости танков это почти не сказывалось (попадание снаряда в закрытый люк все равно приводило к гибели механика-водителя) , зато резко улучшало обзор.
Гусеницы — стальные, мелкозвенчатые, с гребневым зацеплением, по 72 трака в каждой (36 с гребнем и 36 без гребня). Ширина гусеницы 500 мм, шаг трака 172 мм. Масса одной гусеницы 1150 кг.
