Средний танк Т-55 (объект 155)
Шрифт:

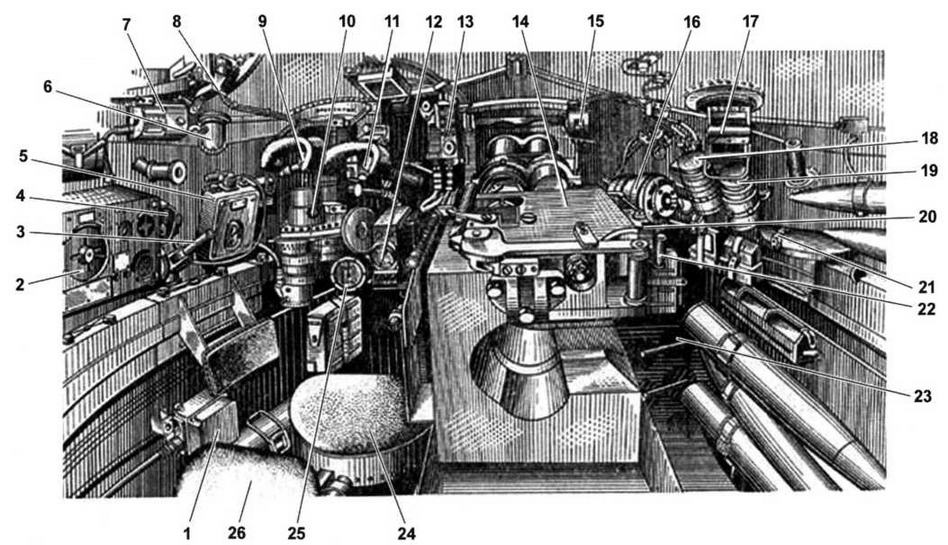

Боевое отделение:
1—прибор КРП-2 системы ППО; 2—радиостанция Р-113; 3—стопор башни; 4—аппарат ТПУ№ 1; 5—аппарат ТПУ№2; 6—защитный колпак ввода антенны; 7— блок настройки антенны; 8—прибор ТПКУ-2Б; 9—прибор ТПН-1; 10—механизм поворота башни; 11—прицел ТШ2Б; 12—пульт управления; 13—пополнительный бак; 14—пушка; 15—шток силового цилиндра; 16—нагнетатель; 17—прибор наблюдения заряжающего; 18, 19—питьевые бачки; 20—прибор автоблокировки; 21—автомат; 22—спаренный
Снаружи танка размещены фары, осветители, габаритные светильники, броневая защита прицела, защитный корпус приемопередатчика дальномера (на танках с КДТ-1), кронштейн для ТНВО-2, коробки с патронами для ДШКМ, защитный колпак механика- водителя и кронштейн для крепления пулемета ДШКМ по-походному, три топливных бака, масляный бак, буксирные тросы, бревно для самовытаскивания, бочки с топливом, воэдухопитающая труба, ящики с ЗИП, шанцевый инструмент, сигнал, траки, укрывочный брезент.
Т-55 имеет классическую компоновку с кормовым расположением трансмиссии. Внутри корпуса танка — три отделения: управления, боевое и силовое.
Экипаж танка состоит из четырех человек: командир танка, механик- водитель, наводчик, заряжающий. Механик-водитель находится в отделении управления, а остальные члены экипажа — в боевом.
Отделение управления занимает левую носовую часть корпуса танка. В нем находится сиденье механика- водителя, перед которым установлены рычаги управления планетарными механизмами поворота, управления главным фрикционом и тормозами, педали подачи топлива. Перед сиденьем расположены курсоуказатель с преобразователем, коробка управления вентилятором КУВ-3, автомат системы противопожарного оборудования АС-2, релейная коробка КРП-1, спидометр.
Справа от сиденья механика-водителя находится стеллаж с аккумуляторными батареями. На стеллаже крепятся щиток приборов водителя, курсовой пулемет, фильтр радиопомех, реле- регулятор, розетка внешнего запуска, выключатель батареи.
На днище корпуса справа от сиденья меха( ика-водителя установлены кран переключения топливных баков, ручной топливо-подкачивающий насос, кулиса коробки передач, бачок для питьевой воды, ведро, ящик с ТВНО-2 (ТВН-2), ящик для продовольственного пайка «НЗ», магазин-коробка к курсовому пулемету.
Слева от сиденья механика-водителя на борту корпуса располагаются рычаг ручной подачи топлива, спидометр, сектор с ручкой привода управления жалюзи, два электропневмоклапана ЭК-48 системы очистки смотровых приборов механика-водителя и гидропневмопривода главного фрикциона, баллоны со сжатым воздухом, антенна в чехле, отстойник с манометром и краном отбора воздуха, понижающий редуктор, электропневмокпапан ЭК-48 воздушного запуска двигателя, аптечка, противогаз.
В правой части отделения управления находятся клапан выпуска воздуха из топливной системы двигателя, розетка для подключения переносной лампы и обогрева щитка механика-водителя, плафон дежурного освещения и аппарат танкового переговорного устройства ТПУ № 3.
Над сиденьем в крыше корпуса — люк механика-водителя, рядом установлены два призменных прибора наблюдения с пневможидкостной очисткой наружных стекол, сигнальные светильники выхода ствола пушки за габариты танка, светильники освещения щитка приборов водителя. Слева и сзади люка к крыше корпуса крепятся блок питания ТВНО-2 (ТВН-2) и магазин-коробка с боезапасом к спаренному пулемету. На стакане штока крышки люка смонтирован концевой переключатель блокировки поворота башни при открытом люке механика- водителя.
В носовой
Боевое отделение занимает среднюю часть корпуса и башню. В башне установлена 100-мм пушка Д-10Т2С со спаренным пулеметом ПКТ.
Слева от пушки установлены сиденья наводчика и командира танка, справа — заряжающего. Перед сиденьем наводчика находятся часть агрегатов стабилизатора пушки, прицел ТШ2Б-32П, прибор наблюдения ТНП-165, ночной прицел ТПН-1 -22-11, механизм поворота башни, релейная коробка КРПГ-21 (КРП-2) системы противоатомной защиты.

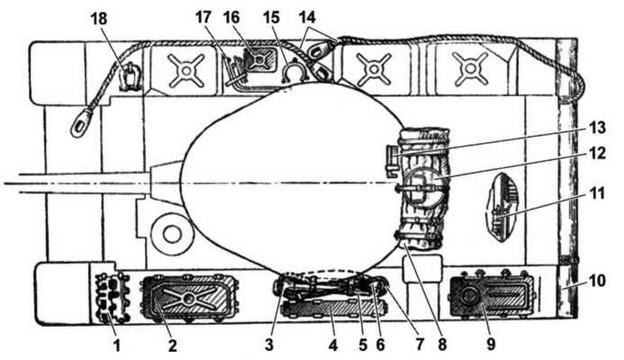

Укладка ЗИП снаружи танка:
1—траки гусеницы; 2—ящик для ЗИПа; 3—саперная лопата; 4—ящик ЗИП пушки; 5—лом; 6—пила; 7—трос для самовытаскивания; 8—брезент для укрытия танка; 9—ящик ЗИП приборов ТКН и ТПН; 10— бревно для самовытаскивания; 11—плунжерный шприц-пресс; 12—защитный колпак механика-водителя; 13—универсальная стойка для креплен ия ТВН по-походному; 14—буксирные тросы; 15—защитный колпак головки прибора ТПН; 16—масляный бачок; 17—ленты для крепления бочек с топливом; 18—петля для соединения буксирных тросов

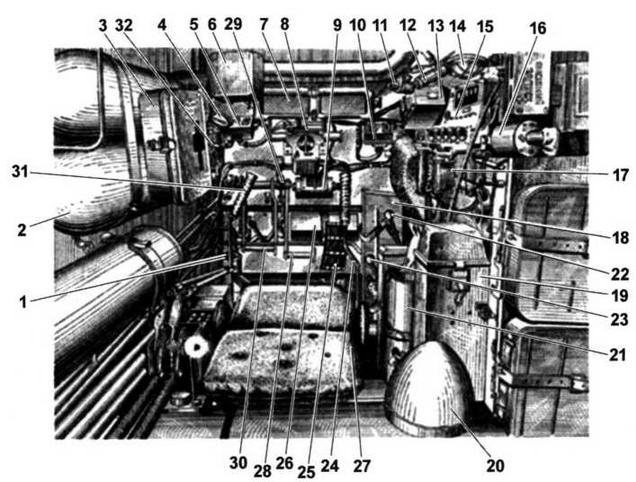

Отделение управления:
1 — механизм остановки двигателя; 2—воздушный баллон; 3—аптечка; 4—спидометр; 5—прибор КРП-1; 6—блок питания ТВН-2; 7—прибор наблюдения механика-водителя; 8—курсоуказатель ГПК-48; 9—преобразователь ГПК-48; 10—прибор КУВ-3; 11 — сигнальная лампа выхода ствола пушки за пределы ширины танка; 12—клапан выпуска воздуха из насоса НК-10; 13—автомат системы У А ППО; 14—плафон дежурного освещения; 15—распределительный щиток отделения управления; 16—выключатель батарей; 17—курсовой пулемет; 18—магазин-коробка к курсовому пулемету; 19—ящик для укладки прибора ТВН-2; 20—фара; 21 — ведро; 22—рычаг переключения передач; 23—рукоятка топливоподкачивающего насоса; 24, 31—рычаги управления ПМП; 25—педаль подачи топлива; 26—пенал для электроламп; 27— сиденье механика-водителя; 28— педаль тормоза; 29—рукоятка защелки педали тормоза; 30—педаль главного фрикциона; 32—рукоятка ручной подачи топлива
Абхазия. Танк Т-55 на параде в Сухуми. Экипаж на своих местах
Слева от сиденья наводчика на борту корпуса укреплены магазин-коробка к спаренному пулемету, один выстрел к пушке и гамма-датчик ГД-1М системы противоатомной защиты. Впереди в днище корпуса танка — люк запасного выхода.
Над сиденьем командира в крыше башни имеется командирская башенка с люком, в ней установлены приборы наблюдения — ТПКУ-2Б и четыре призменных. Слева в башне расположены аппараты ТПУ №1 и №2, блок настройки антенны, радиостанция, здесь же — сигнальный пистолет и патроны к нему, а также поставлен стопор башни. За сиденьем командира в нише башни размещены блоки питания ночного прицела и радиостанции, запасная призма к прибору МК-4 и прибору ТПКУ-2Б, рукоятка затяжки уплотнения погона башни, выстрелы к пушке.
