Строение костей птиц, кроликов и т. п. представлено в мельчайших деталях, отчетливо видна даже полость костей. На пластине с изображением кролика после часовой экспозиции видны не только все детали скелета, но и отчетливый контур брюшной полости и расположение легких, мех и многие другие особенности. На оттисках даже крупных птиц довольно ясно видны перья.
При экспозициях от четверти до одного часа получены четкие теневые изображения костей конечностей человека, а на некоторых пластинах такое количество деталей, что трудно поверить, что мы имеем дело лишь с теневыми изображениями. К примеру, картинка с обутой ступней — видны каждая складка кожаного ботинка, брюк, чулка и т. д. и при этом резко выделяются мышечная ткань и кости. Сквозь тело экспериментатора быстро получаются теневые изображения небольших пуговиц и подобных предметов, а при экспозиции от одного до полутора часов — как видно на приведенном оттиске — четко проявляются ребра, плечевые кости и кости предплечья. Теперь уже без сомнения продемонстрировано, что в любой части тела можно безошибочно обнаруживать небольшие металлические предметы, а также костные или известковые [подагрические] отложения.
При экспозиции от 20 до 40 минут легко получается контур черепа. В одном случае 40- минутная экспозиция четко проявила не только контур, но и глазную впадину, кость подбородка, скуловую и носовую кости, нижнюю челюсть и связки с верхней челюстью, позвоночный столб и связки с черепом, мышечную ткань и даже волосы. Странные эффекты отмечены при экспозиции головы мощным излучением. Например, я обнаружил, что клонит ко сну, а время, как показалось, пролетает быстро. Наблюдается общее успокоительное воздействие, и у меня было ощущение
Рентген скромно представил свои результаты, предостерегая от излишне больших надежд. К счастью, его опасения оказались беспочвенны, т. к. применение его открытия имеет широкие возможности, несмотря на то, что судя по всему нам предстоит иметь дело с простыми теневыми проекциями. Я счастлив, что внес вклад в развитие того великого творения, которое им создано.
К ВОПРОСУ О РЕНТГЕНОВСКИХ ЛУЧАХ (2)
— самые последние результаты —
Редактору журнала Electrical Review
Позвольте заметить, что слегка удивлен, прочитав в Вашем журнале от 11 марта о том видном положении, которое по Вашему мнению гармонирует с моими юностью и талантом, в то время как скромно оставлены в тени представленные на рис. 1 ребра и прочие частности, которые я описал отчетливо видимыми, судя по сопровождающему мое сообщение оттиску. К сожалению, мною обнаружена и ошибка в одной из подписей под иллюстрацией, более того, вынужден признать, что она проистекает из моего собственного текста. Я имею в виду седьмую строку в третьей колонке на странице 135: "Подобный отпечаток с расстояния около четырех футов был получен и сквозь тело экспериментатора…" Упомянутый здесь отпечаток аналогичен показанному на рис. 2, а теневое изображение на рис. 1 получено с расстояния 18 дюймов. Это замечание сделано только лишь во имя точности моего сообщения, но поскольку затронута истинность самого факта получения такого теневого изображения при данном расстоянии, Вашу подпись можно оставить без изменения, так как и с расстояния в 40 футов я получаю контрастные теневые изображения. Повторяю, 40 и даже более футов. Но и это не все. Воздействия на пленку настолько сильные, что необходимо принимать меры, дабы при длительных экспозициях рассеянными лучами защитить от порчи пластины в фотографическом кабинете, расположенном этажом выше, на расстоянии по меньшей мере 60 футов. Хотя в процессе исследований мною выполнено множество казавшихся экстраординарными экспериментов, и неожиданные проявления неведомого крайне поражают меня, но еще более удивительно, что даже теперь мне видится возможность — если не сказать о моей уверенности в этом, — по крайней мере десятикратного усиления эффектов с помощью моей аппаратуры! И что можно ожидать тогда? Очевидно, что мы будем иметь дело с излучением невиданной мощности, и все интереснее и важнее становится исследование его природы. Вот непредвиденный результат работы, которая — хоть и удивительна сама по себе, — казалась незначительной и совершенно неспособной к такому распространению, и которая являет убедительный пример плодотворности оригинального открытия. Подобные воздействия на чувствительную пластину на таком огромном расстоянии я отношу к применению лампы с одним контактам, которая может работать практически при любом потенциале и позволяет получать огромные скорости падающих частиц. Очевидно также, что при такой лампе воздействие на флуоресцентный экран пропорционально сильнее, чем при использовании трубки обычного вида. И у меня уже достаточно данных, которые вселяют уверенность в том, что в этом направлении нас ждут удивительные события. Я считаю, что открытие Рентгена, позволяющее нам с помощью флуоресцентного экрана видеть сквозь непрозрачную субстанцию, даже превосходнее записи на пластину.
После моего предыдущего сообщения в Вашем журнале мне удалось значительно продвинуться вперед, и сейчас я могу представить еще один важный результат. Недавно с помощью лишь только отраженных лучеймною получены теневые изображения, и это вне всякого сомнения показывает, что рентгеновские лучи обладают этим свойством. Опишу один из экспериментов. Один из концов толстой медной трубки длиной около фута плотно закрывали кассетой, в которой находилась чувствительная пластина, как обычно защищенная матерчатым чехлом. Рядом с открытым концом трубки поместили толстую стеклянную пластину под углом 45 градусов к оси трубки. На расстоянии примерно в восемь дюймов над стеклянной пластиной подвесили лампу с одним контактом так, чтобы пучок лучей падал на пластину под углом в 45 градусов, а предполагаемые отраженные лучи проходили вдоль оси медной трубки. При 45-ти минутной экспозиции получалось четкое и контрастное теневое изображение металлического объекта. Изображение давали отраженные лучи, так как абсолютно исключалось прямое воздействие. Потому что было показано, что даже при самых жестких испытаниях, когда воздействия были намного сильнее, через толщу меди, равную толщине стенки трубки, на пленке невозможно было получить отпечаток. Путем сравнения силы воздействия с эквивалентным эффектом за счет прямых лучей я обнаружил, что в данном эксперименте от стеклянной пластины отражались примерно два процента прямых лучей. Надеюсь, что вскоре смогу представить более подробный отчет по этой и другим темам.
Пытаясь внести скромный вклад в познание открытых Рентгеном явлений, нахожу все больше доказательств в пользу теории перемещения материальных частиц. Однако у меня нет намерения отстаивать сейчас точку зрения, что подобный факт имеет отношение к теории света, я просто пытаюсь установить сам факт существования таких материальных потоков, коль дело касается этих отдельных эффектов. У меня уже есть огромное количество указаний на то, что бомбардировка происходит вне лампы, и я готовлю решающие испытания, которые, надеюсь, приведут к успеху. Расчетные скорости полностью учитывают воздействия при расстояниях от лампы до 100 футов, а то, что выброс происходит через стекло, представляется очевидным из процесса разрежения, который описан мною в предыдущем сообщении. Показательный в этом отношении эксперимент, о котором я собираюсь упомянуть, заключается в следующем: Если должным образом откачанную лампу с одним электродом подсоединить к клемме катушки пробоя, будут наблюдаться небольшие стримеры, прорывающиеся через стеклянные стенки. Обычно, подобный стример пробивается через изолятор и пробивает! лампу, что влечет ухудшение вакуума; но, если изолятор поместить выше клеммы, или предпринять другие меры, которые бы препятствовали прохождению стримера через стекло в этом месте, то зачастую стример прорывается через боковую стенку лампы, образуя малюсенькое отверстие. Удивительно то, что несмотря на связь с наружной атмосферой, воздух не может проникнуть в лампу, пока отверстие очень мало. В месте возникновения пробоя стекло может быть настолько сильно разогрето, что становится мягким; но оно не разрушается, скорее выпучивается, указывая на то, что внутреннее давление превышает атмосферное. Часто приходилось наблюдать, как стекло выпучивается, а отверстие, через которое прорывается стример, становится столь большим, что заметно невооруженным глазом. По мере вытеснения из лампы материи улучшается разрежение, а стример становится все слабее, после чего стекло вновь смыкается, герметично затягивая отверстие. 1ем не менее, процесс разрежения продолжается, причем на разогретом месте все еще видны стримеры до тех пор, пока не настанет высшая степень разрежения, после чего они могут исчезнуть. Вот, следовательно, положительное свидетельство вытеснения материи через стенки стекла.
При работе с сильно деформированными лампами мои глаза часто испытывали внезапный и иногда болезненный шок. Подобный шок может возникать столь часто, что глаз воспаляется, и не будет перестраховкой, если воздержаться от слишком пристального наблюдения за лампой. В таком шоке мне видится еще одно свидетельство выброса из лампы более крупных частиц.
К ВОПРОСУ ОБ ОТРАЖЕННЫХ РЕНТГЕНОВСКИХ ЛУЧАХ*
В предыдущих сообщениях по открытым Рентгеном эффектам я ограничился лишь кратким описанием наиболее значительных результатов, полученных в ходе исследований.
Среди фактов, которые я имел честь довести до сведения, есть один, представляющий большой научный интерес и немалое практическое значение. Я имею в виду вкратце уже описанною мною демонстрацию отражения.
Поскольку в процессе работы с вакуумными лампами и трубками мне часто приходилось получать результаты, которые, насколько я мог судить, невозможно убедительно объяснить никакой теорией колебаний, поэтому я приступил к исследованиям, хоть и неохотно, но ожидая обнаружить, что причиной полученных эффектов является поток материальных частиц. У меня было много свидетельств существования таких потоков. Об одном из них я упоминал при описании электрического способа откачивания трубки. Я обнаружил, что подобная откачка происходит намного быстрее, если стекло по сравнению с толстостенной трубкой очень тонкое — полагаю, из-за лучшего прохождения ионов. При очень тонком стекле достаточно нескольких минут откачки, тогда как в случае толстого стекла или очень большого электрода зачастую требуется час и более. В соответствии с этой идеей я, стремясь добиться наиболее эффективной работы, выбрал прибор и обнаружил, что с каждым шагом моя гипотеза все больше подтверждается, а моя уверенность растет.

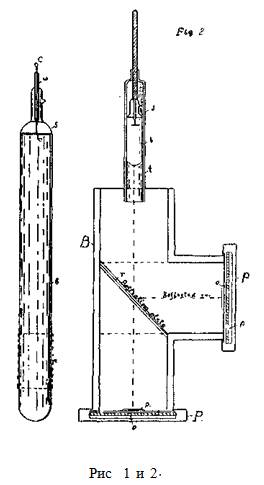

Поток обладающих большой скоростью частиц непременно должен отражаться; и, полагая, что первоначальная идея верна, я был вполне подготовлен рано или поздно продемонстрировать это свойство. Считая, что чем меньше угол падения, тем полнее отражение, я с самого начала исследований выбрал трубку, или лампу, b, формой, показанной на рис. 1, сделанную из очень толстого стекла, причем ее выдували так, чтобы дно было как можно тоньше. Преследовались две очевидные цели: ограничение излучения через боковые стенки и облегчение его прохождения через дно. В верхней части, примерно в дюйме под узкой шейкой n, располагается единственный электрод е в форме диска, диаметр которого чуть меньше диаметра трубки. Входной проводник с обернут длинной лентой w с тем, чтобы предотвратить растрескивание при образовании искр в точке входа проволоки в стекло. По ряду при- чин полезно хорошенько обернуть шейку и прилегаю- щую часть трубки, а на узкую шейку поместить уплотнение. Иногда для подобных трубок с одним вы- водом я применял электростатический экран. В дан- ном примере в качестве экрана нанесена бронза s чуть выше алюминиевого электрода и почти до обертки провода, так что конец обертки всегда видно. Либо внутри трубки, повыше электрода, размещают не- большую алюминиевую пластину, рис. 2. Электроста- тический экран практически удваивает эффект, так как отсекает пространство над собой от любого воз- действия. Кроме того, если принять, что излучение в стороны ограничено очень толстым стеклом, и за счет отражения большая его часть поступает ко дну, как я тогда предполагал, то очевидно, такая трубка должна быть намного эффективнее обычных. Действительно, быстро выяснилось, что по силе воздействия на чувст- вительную пластину трубка почти в четыре раза пре- восходила сферическую лампу с эквивалентной площадью воздействия. Подобного рода трубка также хорошо подходит для работы с двумя контактами, когда наружный электрод е1 размещен так, как показано пунктирными линиями на рис. 1. Если стекло толстое, то поток достаточно параллельный и сфо- кусированный. Помимо этого, если трубку сделать как можно длиннее, то можно будет исполь- зовать очень высокие потенциалы, работа с которыми при коротких трубках неосуществима.
Применение высоких потенциалов очень важно, так как позволяет значительно сократить время экспозиции и воздействовать на пластину с намного больших расстояний. Я пытаюсь точнее определить связь потенциала с воздействием на чувствительную пластину. По-моему, необходимо отметить, что следует использовать алюминиевый электрод, так как платиновый электрод, который до сих пор настойчиво применяют, дает худшие результаты, и трубка выходит из строя через сравнительно короткий период времени. Возможно, некоторые экспериментаторы испытывают трудности в поддержании достаточно постоянного вакуума, причина которых в особом процессе абсорбции в трубке — на него ясно указывал в самом начале Крукс, — и вследствие которого вакуум может возрастать при непрерывной работе. Мною найден удобный способ предотвращения этого: Экран или алюминиевую пластину s, рис. 2, размещают непосредственно над оберткой входного проводника с, но на некотором расстоянии от конца трубки. Верное расстояние можно определить только опытным путем. Если оно выбрано правильно, то при работе трубки обертка w нагревается, и временами через нее проскакивают яркие искорки от провода с к алюминиевой пластине s. Прохождение такой искры приводит к образованию газа, который слегка ухудшает вакуум. Вот таким образом, с помощью небольшой уловки, можно постоянно поддерживать необходимый вакуум. В трубке, показанной на рис. 1, можно добиться такого же результата посредством обертки, которую продлевают настолько глубоко внутрь, что во время нормальной работы трубки обертка так разо- гревается, что высвобождаются газы до необходимого количества. Для этой цели удобно, что- бы экран из бронзового покрытия s был нанесен и чуть ниже обертки, что дает возможность наблюдать за искрой. Однако, есть много иных способов обойти эту трудность, которая может досаждать тем, кто работает с недостаточно совершенными устройствами. Для обеспечения на- илучшего режима работы экспериментатору следует обратить внимание на различные отмечен- ные мною прежде стадии, через которые проходит трубка в процессе откачки. Во-первых, необходимо следить, что при наиболее заметном проявлении явлений Крукса из электрода вы- рывается красноватый стример, вначале почти полностью охватывающий электрод. Вплоть до этого момента трубка практически не оказывает воздействия на чувствительную пластину, хо- тя стекло очень горячее в точке соударения. Постепенно красноватый стример исчезает, и как раз незадолго до его исчезновения трубка начинает входить в близкий к рабочему режим, но все-таки воздействие на пластину слишком слабо. Теперь появляется белый или даже синева- тый стример, и спустя некоторое время стекло на дне трубки приобретает глянцевый блеск. На- грев все усиливается, по всей трубке идет предельно яркая фосфоресценция. Можно посчитать, что трубка в таком состоянии готова к работе, но внешние проявления зачастую обманчивы, и прекрасная трубка так и не работает. Даже при затухании белого или синего стримера и разо- греве стекла на донышке почти до расплава эффект на пластине очень слабый. Но на этой ста- дии внезапно на дне трубки появляется изменяющийся знак в виде звезды, как будто электрод источает капли жидкости. С этого момента мощность трубки возрастает во много раз, и для по- лучения наилучших результатов ее необходимо удерживать именно в этом режиме. Могу, одна- ко, отметить, что утверждения о том, что вакуум Крукса недостаточно высок для получения эффектов Рентгена, не совсем верны. Ведь и явления Крукса также не получаются при опреде- ленной степени вакуума, но проявляются даже при плохом вакууме, но при достаточно высоком потенциале. Это справедливо и для эффектов Рентгена. Естественно, для проверки необходи- мо предпринять меры к тому, чтобы не перегреть трубку при повышении потенциала. Этого лег- ко добиться, если при его увеличении уменьшить число импульсов или их длительность. Для подобных экспериментов лучше с индукционной катушкой вместо вибрирующего прерывателя применять вращающийся коммутатор. Изменение скорости коммутатора, а также регулировка длительности контакта, позволяют настраивать режим работы в соответствии со степенью ва- куума и приложенного потенциала.
