Стоматологические конструкционные материалы: патофизиологическое обоснование к оптимальному использованию при дентальной имплантации и протезировании.

Иорданишвили Андрей

К этой группе относятся материалы, поверхность которых может обеспечить физико-химическую связь с костным матриксом, но при этом практически не включающиеся в метаболизм костной ткани и не подвергающиеся деградации на протяжении всего периода взаимодействия с окружающими тканями.

Биоинертные материалы или их поверхность являются простейшей по химическому составу керамикой, имеющей обычные ионные связи. Основу её составляют оксиды, представляющие собой химическое соединение металла и кислорода.

Наиболее известной керамикой из группы биоинертных материалов является алюмооксидная (АI₂О₃).

Внутрикостные

имлантаты, изготавливаемые из оксида алюминия, имеют поли– и монокристаллическую структуру. Алюмооксидная керамика с поликристаллической структурой имеет белый цвет; моно-кристаллическая прозрачна, по химическому составу и структуре идентична сапфиру [Kawahara H., Hirabayashi M., Shikita T., 1980; Spiekermann H. et al., 1995].

Алюмооксидная керамика имеет выраженный отрицательный заряд поверхности за счёт радикалов ионов О², что связывает молекулы эндогенных протеинов и может обеспечить физико-химическую связь костного матрикса с поверхностью материала [Zetterqvist L., Anneroth G., Nordenram E., 1991; Spiekermann H. et al., 1995].

К биоинертным металлам относятся титан и некоторые его сплавы, а также цирконий. Титан – легкий, прочный металл, обладающий высокой устойчивостью к коррозии. Титан имеет небольшой коэффициент теплопроводности и немагнитен [Галицкий Б.А., Абелев М.М., Шварц Г.Л., Шевелкин Б.Н., 1968; Helsen J. A., Breme H.J., 1998]. Широко распространён в природе и составляет 0,44 % массы земной коры. Титан содержится практически во всех камнях, песке, глине и других грунтах, а также в воде и метеоритах. В незначительных количествах он находится во всех живых организмах и растениях [Ершов Ю.А. и др., 1993].

Химическое соединение в виде оксида титана было открыто в 1791 г. английским геологом W. Georg, а в 1795 г. немецкий химик М.Н. Klatproth выделил титан как химический элемент.

Спустя 100 лет титан стал доступен для промышленной разработки. В 1910 г. инженер-металлург М. Hunter выделил из минералов ильменита и рутила тетрахлорид титана.

В 1950 г. благодаря лабораторным магниетермическим процессам был получен технически чистый титан, который содержит около 99,95 % титана, а в качестве основных примесей кислород, азот и железо в минимальных количествах.

Таблица 2

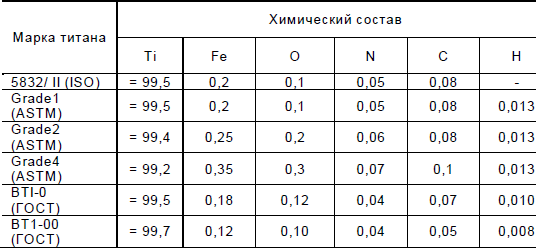

Химический состав различных марок технически чистого титана

Содержание некоторых других элементов (кальций, алюминий, водород, молибден и др.) в химически чистом титане составляет не более тысячных процента [Галицкий Б.А. и др., 1968].

На воздухе за счет адсорбции атомов кислорода на поверхности титана спонтанно образуется оксидная пленка. В результате поверхность титана с химической точки зрения превращается в стойкое керамическое соединение.

Оксидный слой на поверхности титана определяет также его умеренно выраженные остеокондуктивные свойства. Многочисленные исследования показали, что на нем происходит адгезия и связывание белков, а также ионов кальция и фосфора [Д. Вильяме, Р. Роуф, 1978; Ф. Вортингтон,

Б. Ланг, В. Лавелле, 1994;. C Stanford, J. Keller, M. Solursh, 1994].

Таким образом, оксидная пленка является базой для формирования остеокондуктивной матрицы, на которой может осуществляться митоз остеогенных клеток и последующая жизнедеятельность остеобластов и остеоцитов [K. Bowers, J. Keller, 1991; L. Cooper et al., 1999].

В хирургии титан широко используется с 1952 г., хорошо изучен и является основным материалом для производства различных имплантатов.

Материал для внутрикостного имплантата может считаться биосовместимым, если на его поверхности происходит формирование кост-ной ткани и создаётся интерфейс, способный к адекватному распределению функциональной нагрузки на окружающие имплантат ткани [L. Hench, R. Splinter, W. Allen, T. Greenlee, 1972; P. Ducheyne, 1987].

Исходя из этого определения, материал, пригодный для изготовления внутрикостных имплантатов, должен обладать определёнными физико-химическими, биологическими, биохимическими и биомеханическими свойствами.

Физико-химические свойства имплантационных материалов

С физико-химической точки зрения материал имплантата не должен:

– растворяться;

– подвергаться коррозии и структурным изменениям в жидких средах организма, а также остеокластической резорбции или иной деградации, связанной с жизнедеятельностью клеток организма;

– вызывать нежелательные электрохимические процессы в тканях и на поверхности раздела имплантат/окружающие ткани.

Растворимость и деградация материалов

Растворимость кальций-фосфатных соединений, как и других биоактивных материалов, очень мала и составляет 1,0x10⁹ моль/дм³. Ещё меньшей растворимостью обладают стекло и ситаллы [Ершов Ю.А. и др., 1993]. Однако биоактивные материалы подвергаются остеокластической резорбции и, таким образом, являются биодеградируемыми.

Биоинертные и биотолерантные материалы можно считать практически нерастворимыми. Например, растворимость поверхностного оксидного слоя титана в физиологическом растворе составляет всего 0,043 нм в день [K.D. Allard, M. Ahrens, K. Heusler, 1975].

Таблица 3

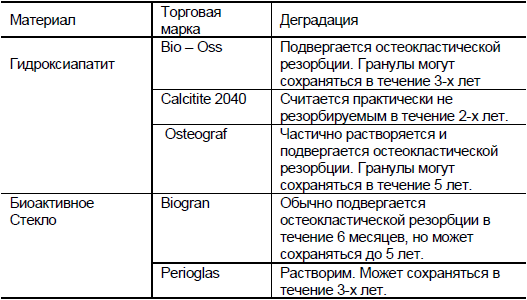

Сроки биологической деградации биоактивных материалов

Кроме того, эти материалы не подвергаются остеокластической резорбции и поэтому являются небиодеградируемыми.

Кроме растворимости любой материал в той или иной степени подвержен диссоциации – распаду молекул в жидкой среде на ионы (атомы и молекулы, потерявшие или присоединившие электроны).

Суть диссоциации как физико-химического процесса заключается во взаимодействии молекул материала и растворителя (например, воды, тканевой жидкости или слюны), которое приводит к ослаблению взаимного притяжения положительно и отрицательно заряженных ионов, что вызывает распад части молекул растворяемого вещества на ионы.
