Нам известны сотни моделей и изображений египетских парусных судов, но ни на одном из них нет блоков, по крайней мере в династическое время [16] , из чего мы можем сделать вывод, что египтяне их не знали.
Более того, если бы они были известны и использовались при сооружении зданий для подъема каменных блоков, мы могли бы ожидать, что подобные блоки будут найдены в храмовых тайниках, которые устраивались при их основании, среди инструментов, катков, корзин, форм для производства кирпича и других вещей, часто хранившихся здесь, но ничего найдено не было.
16
Самые ранние из известных нам блоков появились в Египте во времена коптов или римлян.
Более
Глава 5
Подготовка к строительству
В древние времена, как и сейчас, прежде чем приступить к строительству, необходимо было сделать много вещей. Следовало направить фараону план – а может быть, и модель – будущего здания. Фараон лично, или через своего заместителя, официально определял сроки строительства, проводил необходимые церемонии во время его закладки и приносил жертвы богу, которому посвящалось здание. Архитектор, в свою очередь, после подготовки плана должен был обеспечить бесперебойную доставку нужного количества камня из каменоломен, которые часто располагались очень далеко, и после предварительных формальностей должен был с большой точностью разбить оси стен будущего здания.
К счастью, мы знаем многое о том, какие подготовительные работы проводились до начала строительства. Сохранились чертежи и модели; по рельефам на стенах храмов можно составить представление о церемониях закладки, а в гробницах иногда встречаются изображения, по которым можно догадаться о том, как происходила разметка расстояний на земле. Что касается остального, то ученому приходится делать предположения на основе имеющихся фактов.
Очевидно, существовали дворцовые архивы, где хранились планы храмов, ибо в одной из крипт Дендеры есть надпись, в которой говорится о том, что план храма, вычерченный с использованием древних размеров, был найден во дворце фараона Пепи.
В другой надписи утверждается, что фараон Тутмес III, найдя план времен фараона Хуфу, приказал провести реставрационные работы. Впрочем, древние утверждения подобного рода часто бывают очень расплывчатыми, и читатель не знает, сообщается ли в них о реальных действиях или о фантазиях жрецов, которые хотели придать особую значимость своему посту и всему тому, что с ним связано.

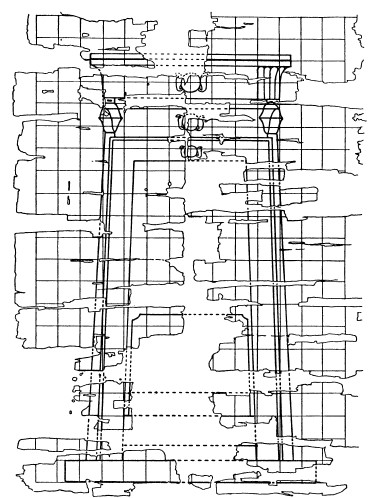

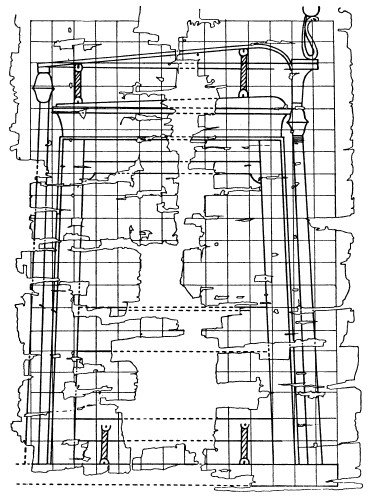

Рис. 16. Фасад и вид сбоку молельни, изображенные на папирусе. XVIII династия. Из Гураба
Египтяне могли нарисовать здание в различных проекциях, то есть изобразить его, например, сбоку или сзади, но в качестве доказательств до нас дошел всего один такой пример (рис. 16), который хранится теперь в Университетском колледже в Лондоне. По-видимому, он был найден в Гурабе и датируется, вероятно, эпохой XVIII династии. На нем, скорее всего, изображены фасад и вид сбоку молельни; причем план был выполнен черными чернилами на куске папируса, расчерченного красным на квадраты. Нам известны планы гробниц и поместий, на которых мы часто видим дверные проемы, пилоны, алтари и так далее, изображенные в том же стиле, в каком в Средние века в Европе рисовали географические карты. Кое-где египтяне указывали на своих планах размеры, но в совершенно недостаточном количестве. Их стиль строительства в древности был более традиционным, чем сейчас, и чем более традиционным было сооружение, тем меньше была необходимость вдаваться в подробности. Однако большинство египетских планов дает четкое представление о том, какое здание должно было быть построено.
Хотя до нас дошел только один пример использования листов, разделенных на квадраты, в качестве основы для архитектурных чертежей (рис. 16), это, вероятно, было обычным явлением, поскольку изображения почти всех рельефов на стенах гробниц и храмов

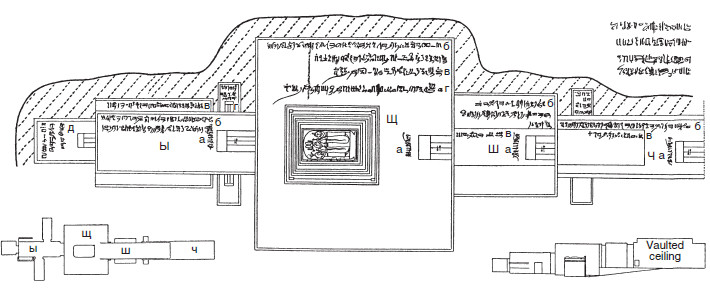

Рис. 17. Древний план гробницы Рамсеса IV на папирусе
Одним из самых интересных планов, на котором указаны размеры, является план гробницы Рамсеса IV на папирусе, хранящемся в Турине (рис. 17). Этот план подробно описан Аланом Гардинером и Говардом Картером в «Журнале египетской археологии», том IV. На плане дверные проемы показаны в фасадной проекции. Подписи, сделанные иератическим письмом, называют разные части гробницы, а также их размеры в локтях, ладонях и пальцах. Размеры плана 86 х 24 см. Гора, в которой должна была быть высечена гробница, изображена в виде коричневой поверхности с чередующимися рядами красных и белых точек, напоминающими то, что мы теперь называем штриховкой. Вполне возможно, что линия, шедшая в нижней части плана, повторяла очертания верхней, однако, скорее всего, она была горизонтальной и обозначала основание горы. Эта гора, как и двери, показана в профиль, хотя план гробницы представляет собой вид сверху. На этом плане, с современной точки зрения, размеры даны безо всякой системы – например, не указана ширина дверных проемов. Стены обозначены двумя параллельными линиями, расположенными близко друг от друга. Очень интересной частью гробницы является камера Щ, где вокруг саркофага показаны пять стен, которые представляют собой не что иное, как «гнездо» ковчегов, аналогичных тем, что были найдены в гробнице Тутанхамона. Внутри стен внешнего ковчега расположено нечто опирающееся на четыре угловых столба и обозначенное одной линией, а не двумя, как стены. Скорее всего, это покров над всеми внутренними ковчегами. Мы приводим здесь перевод иератических надписей на плане (сделанный доктором Гардинером).
КАМЕРА Ч:
а. Ее дверь заперта [17] .
б. Четвертый коридор имеет длину 25 локтей, ширину – 6 локтей, высоту – 9 локтей 4 ладони; контуры были начерчены, высечены, заполнены красками и закончены.
в. Наклонная плоскость в 20 локтей; ширина ее 5 локтей 1 ладонь.
г. Эта камера длиной 2 локтя, ширина – 1 локоть 2 ладони, высота – 1 локоть 2 ладони.
17
Возможно это означает: «В дверном проеме надо установить дверь с засовами».
КАМЕРА Ш:
а. Ее дверь заперта.
б. Зал ожидания длиной 9 локтей, шириной 8 локтей, высотой 8 локтей; контуры были начерчены, высечены, заполнены красками и закончены.
в. Конец наклонной плоскости, ведущей к саркофагу, длиной 3 локтя. (Эта надпись сделана в другом месте, чтобы можно было изобразить дверь.)
КАМЕРА Щ:
а. Ее дверь заперта.
б. Дом золота, где ОН [18] покоится, длиной 16 локтей, шириной 16 локтей, высотой 10 локтей; контуры начерчены, высечены, заполнены красками и закончены, были снабжены вещами Его Величества по обе стороны, вместе с Божественной Эннеадой, которая в Дуате (загробный мир).
18
Обычное наименование фараона.
