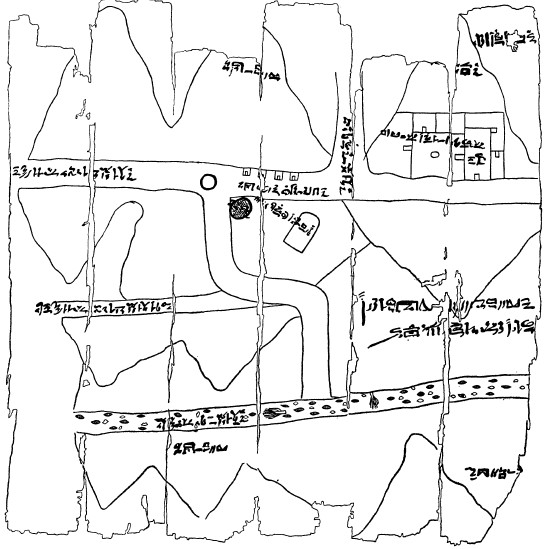

Рис. 23. Карта на папирусе, составленная для рабочих, добывавших золото во времена фараона Сети I. На ней изображены две параллельные горные долины с извивающимся ущельем, которое их соединяет. Показаны входы в четыре галереи, а также цистерна для воды и стела фараона (в настоящее время хранится в музее Турина)
Между водоемом и стенами имеется пространство шириной 10 элей, которое засажено одним рядом деревьев. Во двор можно войти со стороны реки из внешнего двора длиной 21 эль 4 ладони, который спускается почти до самой реки. В воротах, ведущих в этот двор, имеется площадка, на которой можно разместить груз или священную барку, прежде чем спустить их вниз по лестнице… Двойные линии, которыми показаны стены переднего двора, могут обозначать, что они выложены из камня, в отличие от жирной черной линии, обозначающей границу поместья и выложенной из необожженного кирпича».
Еще
Когда экспедиция музея искусств Метрополитен из Нью-Йорка очистила место перед южной колоннадой храма XI династии в Дейр-эль-Бахри, были обнаружены круглые площадки, в которых росли деревья, посаженные рядами. В большей части этих площадок сохранились еще пни древних тамарисковых деревьев. К этому же времени был найден и обломок известняка, на котором был изображен план посадки этой рощи (рис. 24). Г.Е. Уинлок, руководивший раскопками, писал: «Во-первых, не следует забывать, что планы, выполненные в масштабе, были практически неизвестны египтянам, которые были небрежны даже в отношении пропорций, поэтому не следует удивляться, увидев, что квадратный храм и рампа, ведущая к нему, изображены в виде простого символа на центральной линии. Справа и слева на пересечении прямых линий расположены точки. Слева мы видим три длинных ряда, включающие в себя семь точек каждый, – это тамарисковая роща, которая уже раскопана, но если присмотреться повнимательней, то мы заметим стертый четвертый ряд. Очень важно отметить, что левый (южный) портик (рис. 25) короче правого, а догадаться, почему он короче, не так уж трудно. Древний ландшафтный архитектор измерил шагами длину правого портика и решил, что перед ним можно посадить четыре ряда деревьев. Затем он зашел в храм и, сидя на корточках, нарисовал план четырех рядов деревьев по обе стороны, но один из его более наблюдательных коллег указал ему на ошибку – колоннады по обе стороны от двери имели разную длину. Тогда архитектор стер на своем плане четвертый ряд деревьев слева…»

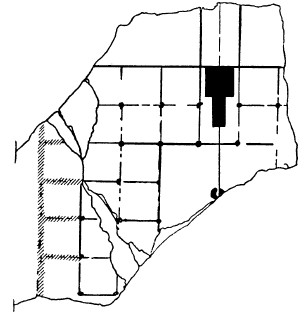

Рис. 24. Проект ландшафтного архитектора, на котором изображена роща перед храмом XI династии в Дейр-эль-Бахри
Вряд ли можно сомневаться в том, что египтяне, кроме планов, вычерченных на камне или папирусе, использовали еще и масштабные модели. В некоторых случаях, когда надо было определить, к примеру, где располагается центр тяжести у того или иного обелиска, это был единственный способ решения проблемы, поскольку математические знания египтян были очень примитивными (см. главу 20). В Каирском музее представлено много моделей ворот, башен, пилонов и других архитектурных сооружений, но ни одну из них нельзя назвать архитектурной моделью, выполненной в масштабе. Мы можем назвать таковой только модель, которую, по некоторым сведениям, нашли около Каира много лет назад и о которой очень редко упоминается в книгах. Ее можно описать так: «Модель сделана из гранита, ее длина – 1,12 м, ширина – 0,88 м и высота – 0,23 м. На ней изображена двойная лестница, ведущая в святилище. По обе стороны от нее, во-первых, расположены углубления, в которых когда-то стояли модели больших сфинксов, охраняющих вход. На вершине лестницы, опять же по обе стороны, имеются углубления для сфинксов поменьше. Позади них отмечены места двух больших пилонов… и на внутренних сторонах этих пилонов видны отверстия, отмечающее место двойных врат, которые вели в святилище. Далее показано, как располагались большие стены, окружавшие это святилище».

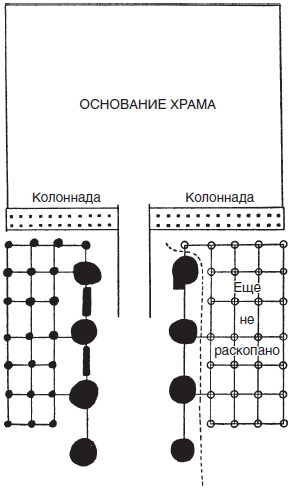

Рис. 25. Обнаруженные при раскопках остатки рощи при храме XI династии в Дейр-эль-Бахри
Модель, вероятно, была создана в эпоху фараона Сети I.
Закладка храма в древние времена сопровождалась многочисленными церемониями, самые важные из которых, судя по рельефам, проводились самим фараоном. Трудно поверить, чтобы в более поздние времена, когда Египтом правили Птолемеи или римляне, сам фараон или император лично появлялся в храме и проводил все эти процедуры, которые мы видим на рельефах, хотя в династические времена так оно, возможно, и было. В более поздние времена, как выяснилось, церемонии стали просто данью традиции. Изображения церемоний при закладке храма встречаются во многих храмах династического периода, но самые подробные мы видим в храмах Эдфу и Дендеры. В первой сцене фараон покидает дворец, а перед ним несут четыре штандарта первобытных племен Верхнего Нила: Шакала первого порога, Сокола Эдфу, эмблему Фив и Ибиса Гермополя. Затем мы видим, как фараон отмечает колышками границы храма вместе с Сешат, богиней истории (рис. 26), прокладывает мотыгой первую борозду для закладки фундамента перед богом, которому посвящен храм, бросает семена или зерна благовоний в эту борозду, изготовляет кирпич из глины и, наконец, посвящает храм богу. Строительство египетского храма считалось законченным только после того, как он был «украшен». Его стены от пола до потолка покрывались росписью и рельефами, но с момента окончания строительных работ до полного завершения украшения стен проходило порой много лет. На различных
Во время закладки храма под ним и его стенами, а также вокруг них обычно закапывались различные предметы. В наши дни их называют «тайниками в фундаменте». Иногда в них находят только останки жертвенных животных; в других случаях – множество предметов, включая таблички с именем фараона, керамику, фаянсовые и каменные сосуды, а также образцы инструментов, с помощью которых создавался храм. Царица Хатшепсут велела закопать под своим храмом в Дейр-эль-Бахри миниатюрные копии медных инструментов, часть из которых имела деревянные рукоятки, формы для изготовления кирпичей (фото 62), качалки (фото 23), колотушки, мотыги и т. д.
Рис. 26. Некоторые из церемоний, проводившихся при закладке храма Эдфу. На первом рисунке фараон колышками отмечает границы храма вместе с богиней Сешат, на втором – прокладывает первую борозду, на третьем – сыплет в нее семена или зерна благовоний, а на четвертом – изготовляет первый кирпич из глины
Под другими же храмами ученые нашли грубую керамику. Богатая коллекция вещей, зарывавшихся в землю при закладке храма, хранится в Каирском музее. Не существовало строгих правил, какие предметы надо закапывать, хотя в различные эпохи отдавали предпочтение разным вещам. Наиболее разнообразные коллекции этих предметов относятся к эпохе Нового царства. Что же касается храма в Дейр-эль-Бахри, то они были зарыты не только под его стенами, но и в ямах его двора.
Хотя египтяне не всегда заботились о том, чтобы фундамент здания был ровным, они могли, если хотели, с большой точностью выровнять обширную площадку. Мы не знаем, как они это делали, но вполне можем предположить, что применяли для этого тот же самый способ, которым пользуются и современные строители. Египтяне хорошо знали, что поверхность воды в спокойном состоянии всегда находится на одном уровне. При строительстве на аллювиальных почвах выравнивание поверхности не представляло особого труда – те участки, которые нужно было выровнять, окружали каналами, заполненными водой. Для выравнивания же каменных поверхностей приходилось несколько модифицировать этот метод. Самый ровный участок из всех, что нам известны, – это каменная площадка, на которую были уложены блоки Великой пирамиды. Она тянется не подо всем объемом пирамиды, поскольку известно, что внутри нее находится скала. Насколько глубокой является эта площадка, мы не знаем, но за пределами пирамиды ее глубина составляет около 60 см. Недавние исследования, проведенные Обществом исследования Египта, показали, что ее видимая часть представляет собой почти идеально ровную плоскость, слегка наклоненную с северо-запада на юго-восток – перепад высот составляет всего 1,25 см.
Для выравнивания каменных поверхностей египтяне применяли такой метод – они старались отыскать в разных местах небольшие ровные участки, под которые потом подгонялась вся поверхность площадки. Хотя для различных видов строительных работ, должно быть, применялись разные методы получения таких «эталонных поверхностей» [20] , подгонка всей площадки под найденные равные плоскости осуществлялась с помощью «визирок», которые описаны в главе IX.
Способ получения ровных поверхностей заключался, вероятно, в том, что площадку заливали водой, обложив ее по краям невысокими валиками из глины, а затем в удобных местах убирали лишний камень до определенного уровня от поверхности воды. При такой работе необходимо было проверять, насколько ровными получились участки, почти непрерывно в течение всего дня. Таким образом, качество работы определялось на глазок – главное было набраться терпения и правильно организовать работу опытных каменотесов.
20
Под термином «эталонные поверхности» мы подразумеваем небольшие выровненные участки на каменной плоскости, которые служили образцом для выравнивания всей площадки.
Легкий наклон подошвы Великой пирамиды можно объяснить тем, что в то время, когда рабочие проверяли эталонные поверхности, дул северо-западный ветер. Он гнал воду к юго-востоку, отчего и получился небольшой наклон.
Единицей измерения при строительстве был в Египте царский локоть, значения которого сильно отличались в годы разных династий и даже в эпоху одной династии. Приведем несколько примеров разницы в длине локтя.
Великая пирамида (по данным Питри) – 52,4 см.
Гробницы фараонов в Фивах (по данным Картера) – 52,3 см.
Каменоломни Асуана – 52,5 см.
Эпоха Птолемеев (линейки длиной в локоть из Дендеры) – 51 см и 52,7 см.
Локоть состоял из семи ладоней, а ладонь – из четырех пальцев. Все размеры, приводимые египтянами в своих записях, указаны в локтях, ладонях и пальцах.
Наши знания о длине локтя получены при изучении дошедших до нас линеек, длиной в локоть, которые делались из дерева и камня, а также указаний длины и уровней, оставленных древними строителями на камнях зданий и каменоломен, а также при измерении длины, ширины и высоты дверных проемов и т. д., в законченных зданиях, где чаще всего использовался локоть одного и того же значения.
