в. Общая длина, начиная с первого коридора до Дома золота, – 136 локтей 2 ладони.
г. Начиная от Дома золота до Внутренней Сокровищницы – 24 локтя 3 ладони. Всего – 160 локтей 5 ладоней.
КАМЕРА Ы:
а. Ее дверь заперта.
б. Коридор места для шабти – 14 локтей 3 ладони, ширина – 5 локтей, высота – 6 локтей 3 ладони 2 пальца; контуры были начерчены, высечены, заполнены красками и закончены. И юг ее тоже.
в. Место упокоения богов – 4 локтя 4 ладони, высота – 1 локоть 5 ладоней, глубина – 1 локоть 3 ладони 2 пальца.
г. Сокровищница слева – 10 локтей, ширина – 3 локтя, высота – 3 локтя 3 ладони.
д. Внутренняя
Размеры, приведенные в этом папирусе, в основном совпадают с реальными размерами гробницы Рамсеса IV. Некоторые из них выдержаны очень точно, другие немного отличаются, но причиной этого, вероятно, являются изменения, внесенные в первоначальный план, а не ошибки строителей. На рисунке реальный план и разрез гробницы Рамсеса IV даны для сравнения с ее древним планом. На обратной стороне папируса приводятся размеры царской гробницы, но они сильно отличаются от размеров гробницы Рамсеса IV. Скорее всего, эти цифры относятся к гробнице какого-то другого фараона.
План другой гробницы, вероятнее всего фараона Рамсеса IX в Фивах, нарисованный на куске известняка, был найден в Долине царей в Фивах (фото 14). Длина его – 83 см. Линии нанесены красным цветом, а пространство между ними выкрашено в белый цвет. Косяки и перемычки дверей изображены желтым. Этот план не следует рассматривать как первоначальный чертеж гробницы, выполненный архитектором, а скорее как набросок для рабочих.
К той же самой категории следует отнести и рисунки на двух известняковых остраконах, также найденных в Долине царей в Фивах и сейчас хранящихся в Каирском музее. Первый план (фото 15), нарисованный красными чернилами, изображает здание, крыша которого должна была опираться на четыре колонны прямоугольного сечения. Дверь показана в фасадной проекции, как обычно это делали египтяне, в верхней части плана, но безо всяких деталей. В его нижней части имеется иератическая надпись, которая гласит: «Ширина 15 локтей». Над колонной в верхнем правом углу видна цифра 8, которая, вероятно, осталась от надписи: «Длина 18 локтей». Архитектор, по-видимому, хотел, чтобы расстояние между стенами и колоннами, а также между колоннами составляло 4 локтей, а когда измерил длину здания, отмечая это расстояние небольшими черточками на правой стене, то обнаружил, что получилось не 18, а 16 локтей, и стер надпись о длине. Пропорции поперечного сечения колонн, изображенных на остраконе, составляют 2 к 1,5. Если таковыми были предполагаемые размеры, то и в ширину и в длину должны были соблюдаться одни и те же расстояния, ширина здания, соответственно, составляла 15 локтей, как и указано на плане. Следы меток можно увидеть и на нижней стене плана. Они были стерты, и по ним нельзя определить длину стены. Однако понятно, что напротив колонн были нарисованы две черточки, что говорит о том, что архитектор первоначально хотел построить в зале квадратные колонны. Размеры остракона составляют 24 х 19 см.
Второй остракон (фото 16) представляет меньший интерес, чем первый. На нем нарисована двухстворчатая дверь храма или молельни, снабженная пяточными камнями и засовами. К этой двери ведет двойная лестница. Слева художник или кто-то другой нарисовал голову фараона. Размеры обломка известняка составляют 40,6 х 27,9 см.

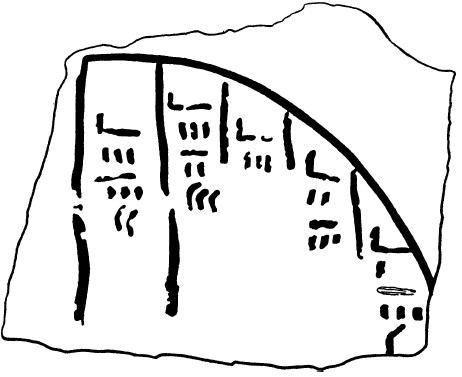

Недавно Службой древностей в Саккаре была найдена схема исключительной важности (рис. 18). Она нарисована на обломке известняка и сохранилась в полном виде. Размеры этого обломка 12,7 х 17,8 х 5 см, схема нарисована красными чернилами и, возможно, относится к эпохе III династии. В пяти секторах, образованных участком кривой и вертикальными линиями, указаны меры длины в локтях, ладонях и пальцах.
1. 1 локоть 3 ладони 1 палец (41 палец).
2. 2 локтя 3 ладони (68 пальцев).
3. 3 локтя (84 пальца).
4. 3 локтя 2 ладони 3 пальца (95 пальцев).
5. 3 локтя 3 ладони 2 пальца (98 пальцев).
Каждый из указанных размеров обозначает длину вертикальной линии, находящейся слева от надписи, причем все эти линии начинаются от одного и того же уровня. Таким образом, вертикальные линии представляют собой координаты, определяющие расположение точек, через которые проходит кривая. Очевидно, что для того, чтобы можно было пользоваться этой схемой, необходимо знать, на каком расстоянии друг от друга располагаются вертикальные линии (ординаты).
Рис. 18.
Однако оно на рисунке не указано. Поэтому будет вполне естественно предположить, что линии проходят на одинаковом расстоянии, а тот факт, что оно не указано, говорит, скорее всего, о том, что оно равно 1 локтю, то есть самой распространенной единице измерения. Если по этим координатам начертить кривую, справа сходящую к нулю, то она будет очень похожей на кривую, изображенную на остраконе, с той лишь разницей, что на отрезке между 41 и 0 она проходит под меньшим углом. Эта кривая, вероятно, не является частью эллипса [19] .
19
Вопрос о том, знали ли египтяне, как начертить эллипс с помощью карандаша или его эквивалента, прикрепленного к туго натянутой веревке, которая соединяется сначала с одной, а потом со второй заданными точками (фокусами), обсуждается в статье Даресси в «Анналах Службы древностей», VIII.
Этот остракон был обнаружен около остатков массивного выпуклого сооружения, верхняя часть которого, насколько можно было судить по сохранившимся руинам, очень сильно напоминала кривую, изображенную на обломке известняка (рис. 19). Скорее всего, эта схема служила каменщикам руководством при возведении этого выпуклого сооружения. Если это так, то египетские рабочие хорошо разбирались в том, как начертить кривую по заданным координатам.

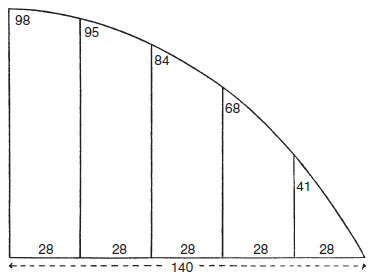

Рис. 19. Кривая, вычерченная по координатам, указанным на древней схеме, на рис. 18
Но, поскольку на схеме не был соблюден масштаб, мы можем предположить, что архитектор сначала нарисовал произвольную кривую, скорее всего, на папирусе, а потом определил ее координаты и уже по ним, в качестве руководства для строителей, начертил приблизительную схему на обломке известняка.

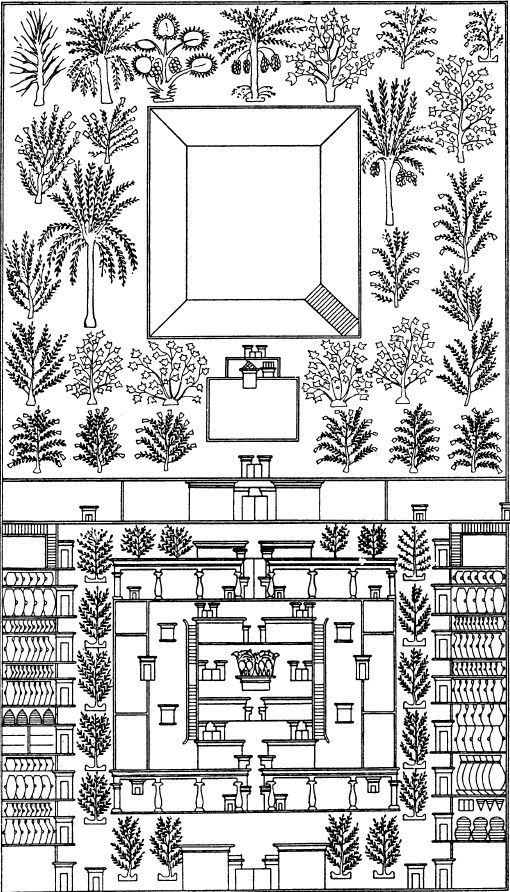

Рис. 20. План поместья из гробницы Мерира в Эль-Амарне. XVIII династия (из книги Перро и Шипье «Египетское искусство»)
Во многих гробницах вельмож в Эль-Амарне существовал обычай изображать на стенах планы царского дворца, а иногда и частных поместий. Один из лучших планов можно увидеть в гробнице Мерира (рис. 20). По нему можно с достаточной точностью реконструировать внешний вид поместья (рис. 21).

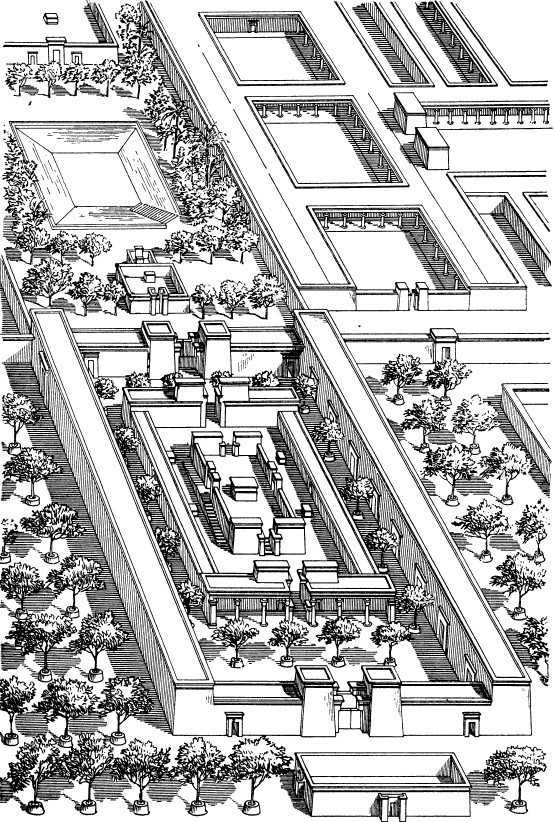

Рис. 21. Реконструкция поместья, участок плана которого изображен на рис. 20 (из книги Перро и Шипье)
Недавно у одного дельца в Луксоре был куплен план поместья, представляющий большой интерес для исследователей. Он описан в статье Н. де Г. Дэвиса «План архитектора из Фив», помещенной в «Журнале египетской археологии», том IV, с. 194. Дэвис рассматривает в ней вопрос, выдержан ли на этом плане масштаб, но приходит к выводу, что нет.

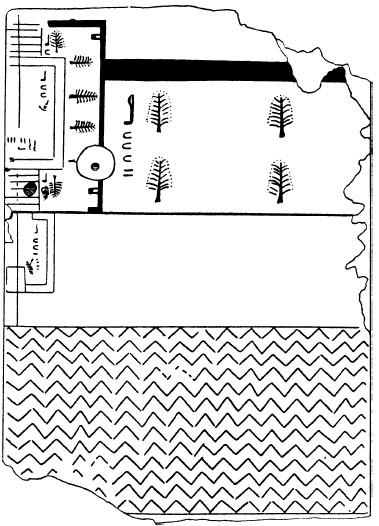

Рис. 22. Архитектурный план поместья, изображенного на деревянной панели из Фив
Он замечает: «Широкая полоса воды в нижней части рисунка (рис. 22) – это либо канал, либо река Нил в разливе, а пространство между ней и тонкой параллельной ей линией представляет собой склон берега, который заливался во время половодья. Между ним и главной границей или стеной, защищающей поместье от разлива, протягивается еще одна полоса шириной 32 эля (локтя), засаженная двумя рядами деревьев позади низкой стенки… Вход в поместье представляет собой огороженное место квадратной формы, в центре которого находится водоем длиной 29 элей и шириной 23 эля. По бокам его расположены склоны, на одном из которых по прямой от входа поднимается лестница из дюжины ступеней.
