Глава 9
Укладка и обтесывание каменных блоков
На первый взгляд может показаться, что древнеегипетские способы обтесывания и укладки каменных блоков были весьма просты. В действительности же дело обстоит как раз наоборот. С классических времен до наших дней эти способы не претерпели особых изменений. Общий принцип заключался в следующем: грубо обработанный блок устанавливают на ровной поверхности, на прочном деревянном столе (который иногда называют «скамьей») и обтесывают с помощью долота или тесла, а затем проверяют его прямоугольность угольником. Блок затем поднимается и устанавливается на свое место с помощью талей и простых удерживающих приспособлений, вроде клещей или «волчьей лапы». Изучение же египетских зданий вскоре убеждает любого человека, за исключением лишь тех, кто намеренно не хочет ничего видеть, что основные принципы строительства в Древнем Египте коренным
С точки зрения автора очень странно, что до сих пор никто не описал во всех подробностях египетские способы строительства. Поэтому нам придется начать с самых азов. Именно поэтому мы и посвятили в главах 4 и 8 так много времени вопросу о том, как перемещали блоки. Мы доказали, что в Древнем Египте не знали и не использовали талей для поднятия тяжестей. Египтяне не оставили нам практически никаких описаний своих методов строительства, поэтому ученым приходится делать дедуктивные заключения на основе изучения самих сооружений, и поскольку утверждение или даже предположение о том, что в том или ином случае был применен такой-то метод, совершенно бессмысленно без перечисления доказательств, на которых оно было основано, то мы будем приводить их как можно более подробно.
Египетскую кладку можно разделить на два типа: кладка из небольших блоков, в которой камни были относительно легкими и поднимались рабочими на стену вручную, и кладка из гигантских блоков, для которой строители, не знавшие ни талей, ни системы блоков, закатывали их на стену или затаскивали по наклонной плоскости.
Имея много связующего материала и осознав, что для строительства можно использовать камень, египтяне создали два метода его укладки: первый заключался в том, что самую гладкую поверхность блока располагали спереди, а второй был направлен на то, чтобы достичь наиболее тесной стыковки между соседними блоками. Первый широко применялся в разные эпохи для сооружения подпорных стен, но своим расцветом египетское строительство обязано второму методу, в котором рабочие создавали такие же геометрически правильные швы, как и в кирпичной кладке. Можно было бы подумать, что следующим этапом станет тщательная обработка блоков, при которой они приобретали бы прямоугольную форму одинаковой высоты и укладывались бы таким образом, каким кладут каменные блоки сейчас. Но кирпич не обтесывают, его изготовляют с помощью формы, и египтянам, по-видимому, не могло прийти в голову, что можно проверять блок с помощью угольника, пока он не приобретет строго прямоугольную форму. Это можно, по крайней мере частично, объяснить тем, что они так никогда и не постигли даже в кирпичной кладке искусства внутреннего крепления. Поэтому единственными швами, которые египтяне старались сделать как можно более плотными, были нижние швы, или горизонтальные швы кладки, а также стыки между соседними блоками, или боковые швы. Египтянам, вероятно, никогда не приходила в голову мысль, что удобнее всего было бы использовать правильные прямоугольные блоки; в любом случае они появились лишь в позднее время.
Кладка времен Джосера (фото 24–26) уступает по качеству лучшим образцам кладки более поздних времен. Швы между двумя соседними блоками с лицевой стороны кладки почти незаметны, но в глубине ее, всего лишь в нескольких сантиметрах от лицевой стороны, прямые углы исчезают и появляются широкие щели, которые заполнены густым белым гипсовым раствором (рис. 42). Верхняя плоскость кладки обычно располагалась наклонно к внутренней стороне стены – вероятно, этот скос создавался уже после укладки камня на место, что позволяло плотно состыковать блоки и на их ложе с лицевой стороны стены, поскольку чем больше были поверхности, которые надо было состыковать, тем больше надо было приложить усилий, чтобы выдавить из стыков излишки раствора. Проблема плотного сочленения соприкасающихся блоков была блестяще разрешена в последующие эпохи. В кладке этих эпох блоки плотно пригнаны друг к другу на всем своем протяжении – от лицевой до задней стороны. В эпоху же Джосера ради гладкости стыков на лицевой стороне кладки приходилось приносить в жертву ее прочность.

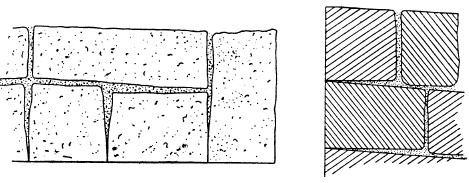

Рис. 42. План и разрез кладки из небольших блоков. Саккара, эпоха фараона Джосера
Там, где кладку покрывали облицовкой, как на Ступенчатой пирамиде (фото 26) и на многих молельнях вокруг нее, лицевая сторона блоков осталась в таком же виде, в каком они укладывались, из чего мы можем сделать вывод, что стена обтесывалась и приобретала гладкую поверхность уже после окончания строительства. Это
В пирамиде Джосера и других сооружениях, сложенных из небольших блоков, применялся такой способ кладки. Камень поднимали на стену и укладывали рядом с тем, что был уже уложен. Оба блока, сдвинутые на расстояние около 5 см внутрь от плоскости стены, затем выдвигались вперед и устанавливались вровень с ней. После этого обтесывалась лицевая поверхность блоков, расположенных позади них, чтобы между ними не было контакта (рис. 42). Поскольку блок можно было легко поднять, его двигали до тех пор, пока он не подгонялся плотно к своему соседу. Боковые стыки в целом делались близкими к вертикальным, но если конфигурация блока была такова, что удобнее было сделать косой шов, то таким его и делали. В Праздничном храме, который можно считать самым ранним сооружением, сложенным из блоков небольшого размера, следы тщательной подгонки встречаются гораздо чаще, чем во всех остальных
зданиях, окружающих Ступенчатую пирамиду. Здесь мы видим, какими неровными могли быть горизонтальные швы. Вполне возможно, что при постройке Праздничного храма часть кладки, на которую помещали новый блок, обтесывалась непосредственно перед самой укладкой. Верхняя часть кладки не отшлифована, и на ней обычно видны пометки, оставленные строителями. Они, вероятно, были сделаны при обтесывании краев бокового шва, а может быть, ими отмечались места, куда надо заливать строительный раствор.
Особенностью кладки из мелких блоков эпохи Джосера является наличие «заплат», которые хорошо видны на швах. Скорее всего, при подгонке и обтесывании блоков от них часто откалывались кусочки, и на краях камни в таком месте обтесывали, чтобы образовались продолговатые углубления, куда вставляли подходящие по форме кусочки камня. Заплаты делали с большой точностью; чаще всего они встречаются в Праздничном храме, а реже всего – во входном зале (фото 3). Заполнение отколовшихся участков «каменными заплатками» производилось во все эпохи, но чаще всего оно встречается в сооружениях времен Джосера.
Методы кладки, использовавшиеся архитекторами III династии, сохранились и в последующие эпохи. Если блоки были невелики и их можно было поднять вручную, то строители применяли плотно пригнанную кладку. Во многих мастабах Гизы ГУи V династий можно увидеть кладку, где блоки на лицевой поверхности плотно пригнаны друг к другу, но только на расстоянии около 5 см вглубь. Когда же для строительства стали применять крупные блоки, с плотно подогнанными боковыми стыками на всем протяжении кладки, от ее лицевой стороны до задней, то технологию кладки пришлось сильно изменить.
Но прежде чем перейти к рассказу о том, как обрабатывались блоки гигантских размеров, необходимо выяснить, сколько поверхностей одного блока гладко обтесывалось еще до его укладки. Мы уже говорили о том, что в эпоху Джосера обтесывались только боковые, верхняя и нижняя поверхности блока. В строительстве с помощью гигантских блоков применялась та же самая система, судя по многим дошедшим до нас незаконченным сооружениям этого типа (фото 27).

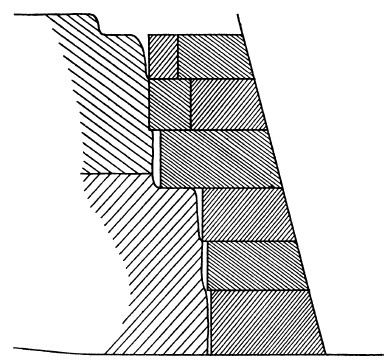

Рис. 43. Разрез участка основной стены и облицовки южного фасада мастабы в Гизе
Можно с уверенностью сказать, что лицевая сторона кладки шлифовалась уже после того, как стена или целое здание были построены. Можно не сомневаться, что верхняя часть блоков обтесывалась сразу же после их укладки – тому есть множество свидетельств. На некоторых мастабах Гизы, у которых не сохранились облицовка и блоки внешних рядов кладки, хорошо заметно (рис. 43), что выравнивание верхней части кладки проводилось на такую глубину, что распространялось и на те блоки, из которых выкладывалась центральная часть сооружения. Это видно и в Великой пирамиде, где верхняя часть некоторых блоков внешних рядов кладки была выровнена только на небольшое расстояние, причем разница между выровненными поверхностями и нетронутыми доходит до нескольких сантиметров. Другим подтверждением является то, что во многих образцах кладки линия горизонтального шва, хотя и ровная, иногда проходит не параллельно линиям нижнего шва в других местах (рис. 3), а это могло произойти только в том случае, если верхушки блоков по всей длине обтесывались сразу же после укладки. Более того, особенности кладки, состоящей из блоков разной высоты, о которой будет рассказано ниже, можно объяснить только этим.
