Второй тип колонн в форме папируса имитирует связку растений с закрытыми бутонами. Такие колонны создавались в эпоху V династии, и их прекрасные монолитные образцы можно увидеть в припирамидном храме фараона Сахура в Абусире (рис. 79). Высота этих колонн более 3,7 м. В эпохи, последовавшие за Древним царством, пространство между связками папируса заполнялось небольшими связками тростника, укороченными сверху и снизу. Как и у другого типа папирусовидных колонн, диаметр ствола в районе базы и ближе к вершине уменьшается. В самых лучших образцах этих колонн все связки, из которых состоит ствол, имеют не полукруглое, а немного заостренное сечение. Колонны такого типа преобладали в храмах XIX династии [36] , правда, к тому времени они выродились в приземистых уродцев, из которых самыми ужасными являются колонны эпохи Рамсеса II. Их стволы не имеют выступов, а сами они покрыты совершенно немыслимыми украшениями и надписями.
36
Месье

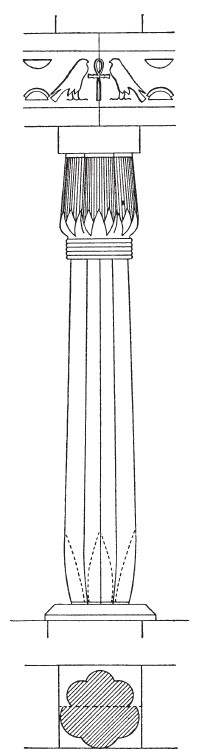

Рис. 79. Монолитная гранитная колонна V династии из припирамидного храма фараона Сахура в Абусире
Колонны в форме лотоса (фото 40) появились одновременно со вторым типом папирусовидных колонн. Обе эти формы встречаются в храмах V династии в Абусире. На них мы видим несколько бутонов лотоса, стебли которого связаны между собой точно так же, как и стебли папируса. Оба типа колонн очень похожи друг на друга. У хороших образцов основная разница заключается в том, что диаметр лотосовидной колонны у основания не уменьшается, а связки имеют полукруглое сечение без заострения. Цветы папируса в них заменены бутонами лотоса. Между ними, под веревками, которыми обвязаны бутоны, помещены более мелкие растения. В этом папирусовидные колонны второго типа схожи с лотосовидными колоннами. На рисунках на стенах гробниц мы часто видим, что к вершинам колонн, которые поддерживают крыши домов или храмов, привязаны бутоны лотоса – этот обычай был очень распространен в Египте. С другой стороны, нет никаких сомнений в том, что колонны в форме лотоса произошли от колонн в форме папируса, поскольку слабые стебли лотоса никогда не использовались для поддержания крыш, какими бы легкими они ни были.

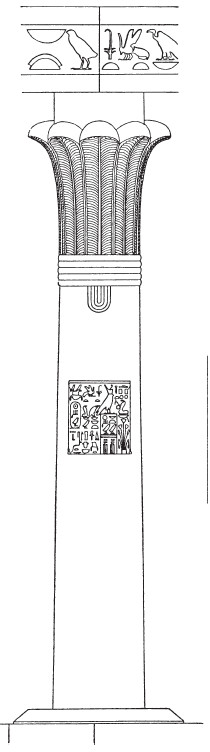

Рис. 80. Монолитная гранитная колонна в форме пальмы эпохи V династии из припирамидного храма фараона Сахура в Абусире
Судя по дошедшим до нас образцам, лотосовидные колонны создавались гораздо реже, чем папирусовидные. Мы можем увидеть их в Бени-Хасане и в сооружениях Среднего царства; кроме того, они были довольно широко распространены в саисский период и во времена Птолемеев.
Колоны, имитирующие пальму, также были найдены в храме фараона V династии Сахура, находящегося в Абусире (рис. 80). Они были известны в Среднем царстве, но от времен Нового царства до нас дошло всего два образца: первый – в храме Аменхотепа III в Солебе, а второй – в храме Сети I в Сесеби (оба находятся в Нубии). Пальмовидные колонны были очень популярны в эпоху Птолемеев, и только в это время их стволы точно воспроизводили ствол пальмы.
В египетских храмах встречаются и другие типы колонн, например цилиндрические, увенчанные квадратной абакой, и колонны странной формы, напоминающие опоры шатра. Подробное описание этих типов, а также красивых составных капителей, которые создавались непосредственно перед эпохой Птолемеев и во время нее, не входит в задачу этой книги, поскольку нас больше интересуют детали конструкций, а не их стиль.
Для точного установления архитравов в верхней части колонн металлическим инструментом наносились сплошные или пунктирные линии. Так размечали не только абаку, но и капитель, чтобы абака была обтесана так, как надо. Линии разметки видны не только на колоннах центрального нефа Большого гипостильного зала в Карнаке (рис. 77), но и на более низких колоннах, стоящих по бокам от них (рис. 81).

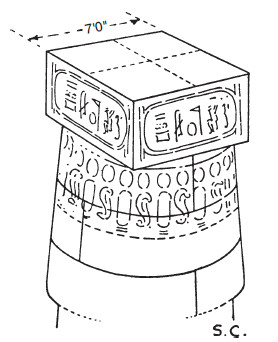

Рис. 81. Отметки каменотесов, оставленные ими на абаке колонны в Большом зале Карнака, XIX династия
Колонны, как стены и пол, всегда обтесывались после укладки блоков. Это подтверждается не только тем, что база или капитель часто бывают высечены из одного блока со стволом, но и частично или вообще не завершенными колоннами, сохранившимися до наших дней. Впрочем, таких колонн совсем не много, самый лучший образец можно увидеть в юго-восточном углу двора эпохи XXV династии, который расположен к востоку от Первого пилона в Карнаке. Отделка этих колонн, очевидно, была отложена до завершения строительства пилона, поскольку они наполовину погребены под строительной насыпью, с помощью которой он сооружался. Но по каким-то неизвестным причинам пилон так и не был достроен, а поскольку насыпь с течением времени сильно уменьшилась в размерах и практически исчезла, у нас появилась возможность рассмотреть угол двора. Здесь хорошо видны не только незаконченная колонна и архитрав, но и следы ремонтных работ, которые велись в маленьком храме Сети II, расположенном радом с северной башней пилона (фото 57). На колонне между горизонтальными швами блоков, образующих капитель, камень обтесан в виде колец, диаметр которых немного превышает диаметр соответствующих частей законченной колонны,

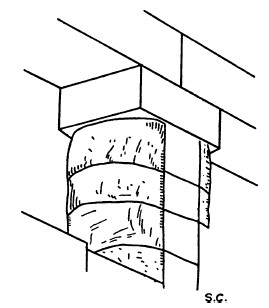

Рис. 82. Колонна храма Сети I в Абидосе. Проект храма подвергся изменению, и колоннада была превращена в стену. Со временем часть стены разрушилась, и стало заметно, в каком виде укладывались барабаны колонн
На месте восточной стены одной из комнат (на плане Бедекера она обозначена буквой F) в храме Сети I в Абидосе первоначально планировалось расположить ряд колонн. Блоки этих колонн видны до сих пор (рис. 82), поскольку стена, поглотившая их, частично разрушилась. Колонны были сложены из песчаника, и перед тем, как начать обтесывать их долотом и шлифовать, как и все остальные поверхности, им была придана нужная форма с помощью инструмента, который имел закругленный тупой наконечник.
На барабанах колонн, которые стали теперь видны, линии разметки встречаются довольно редко, хотя мы не можем сказать, что их вообще нет. На вершине некоторых барабанов колонн, стоящих в боковом нефе Большого зала в Карнаке, нанесены две линии, которые пересекаются под прямым углом. Они были сделаны заостренным инструментом для обозначения центра барабана. Вполне возможно, что на поверхности всех блоков, их которых высекались барабаны, не только чертились линии или делались зарубки, обозначавшие их центр, но и вырубались круги, отмечавшие, до каких пределов надо было обтесывать камень. Если бы осевые линии не проводились на поверхности барабана, как в Карнаке, то на законченных колоннах они бы тоже отсутствовали.
Поскольку барабаны укладывались очень грубо обтесанными – или вообще не обтесанными – и поскольку, как и во всех египетских сооружениях, верхняя плоскость барабана не была отшлифована, то мы можем сделать вывод, что выравнивалась только та плоскость, которая должна была стать ложем для следующего блока [37] .
Когда блоки укладывались, их верхние плоскости выравнивались и на них наносились оси колонны. Это, скорее всего, производилось таким образом: визировалась или чертилась линия по всему ряду колонн в зале и отмечалось, где она пересекает внешние края барабанов. Затем эти отметки соединяли и получали, как в Карнаке, ось колонны или положение ее центра. А может быть, строители прорезали небольшие линии или делали зарубки, по которым с помощью веревок определяли центр барабана и рисовали окружность, обозначавшую, где должны находиться его края [38] .
37
Если барабан состоял из двух блоков, то их боковые поверхности, составлявшие боковой шов, конечно же гладко шлифовались.
38
У нас нет никаких сведений о том, как египтяне рисовали этот круг, скорее всего, в петлю на конце веревки вставляли кончик инструмента, втыкали его в центр поверхности и, растянув веревку, чертили круг.
Каким образом обтесывались монолитные колонны, такие как, например, гранитные папирусовидные колонны в Абусире, древние источники ничего не сообщают, но наше знание египетских способов обработки камня позволяет предположить, как это делалось. Монолитная колонна доставлялась из каменоломни в виде блока, вероятно, более или менее прямоугольной формы и перед обработкой устанавливалась вертикально. Впрочем, сначала обрабатывалась ее база, а уж затем приступали к обтесыванию самой колонны и приданию ей нужной формы. При этом ее никуда не передвигали и ни к чему не подгоняли. Этот процесс можно было осуществить, вероятно, только одним способом. Сначала находили на двух противоположных концах блока две точки, через которые должна была пройти ось законченной колонны. Эти точки находили путем тщательных измерений и расчетов. Все это нужно было для того, чтобы определить, хватит ли камня для придания колонне нужной формы. Следующим этапом была обработка базы, при которой надо было создать плоскость, по отношению к которой осевая линия колонны располагалась бы под прямым углом. Египтяне, вероятно, пользовались очень простым методом: выравнивали блок таким образом, чтобы обе осевые точки расположились строго горизонтально (глава 5), а со стороны базы сверху донизу создавали истинную вертикальную поверхность. На следующем этапе колонну надо было повернуть на 90° вокруг оси, вновь выровнять две осевые точки и сделать еще одну вертикальную эталонную поверхность, проходящую через точку, расположенную примерно посредине предыдущей эталонной поверхности. Затем по этим двум поверхностям обтесывали базу (глава 9). После всех этих процедур можно было не сомневаться, что блок будет установлен строго вертикально.
Мы точно не знаем, каким образом монолитная колонна устанавливалась вертикально, но можно предложить несколько вариантов. В храме Второй пирамиды квадратные колонны вставлялись в отверстие в полу и устанавливались на скальном фундаменте. Одна сторона отверстия делалась наклонной (рис. 83), и по ней скользила нижняя часть колонны, которая, по-видимому, была уже предварительно обтесана. Каким образом она устанавливалась в вертикальное положение – с помощью рычагов или наклонных насыпей, как это делалось для обелисков, – точно сказать невозможно.
