Колонны первого типа, примеры которых можно увидеть в храме Луксора, не требуют подробного описания. Со структурной точки зрения качество их основания очень плохое, поскольку плиты пола под тяжестью колонн, особенно если они были очень толстыми, часто трескались.

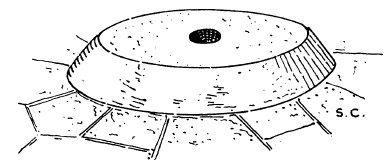

Рис. 64. Гранитная база монолитной колонны в храме у северной пирамиды в Абусире. Базальтовые плиты пола уложены вокруг нее встык. V династия
Второй тип колонн отличается гораздо большим разнообразием. Гранитные базы, на которых стоят
Рис. 65. База одной из восьмигранных колонн в храме XI династии в Дейр-эль-Бахри. Мы видим отметки, оставленные каменотесами, с помощью которых она была установлена на свое место. Диаметр этих колонн – 56 см
Наиболее распространенный метод заключался в том, что базу колонны вырубали из блока, который представлял собой не что иное, как плиту для мощения пола, но только более высокую, чем все остальные. Она укладывалась одновременно с плитами пола. В храме XI династии в Дейр-эль-Бахри базы восьмигранных колонн образуют часть более или менее квадратного блока, который возвышается всего на 3,8 см над уровнем пола (рис. 65).

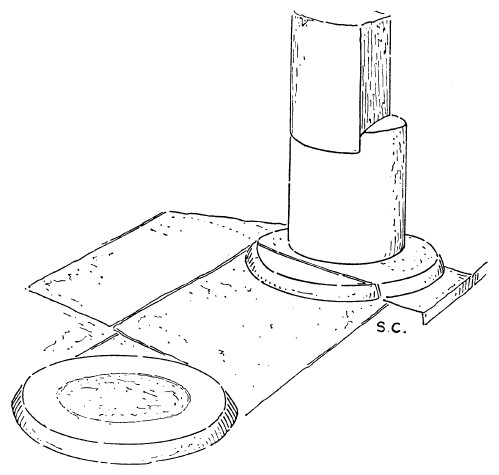

Рис. 66. Базы колонн храма XVIII династии в Дейр-эль-Бахри. База представляет собой плиту пола, обтесанную на меньшую высоту, чем другие
В расположенном поблизости храме XVIII династии кладка имеет более низкое качество, и здесь можно увидеть колонны, базы которых иногда составлены из двух блоков (рис. 66). Хорошо видно, что это блоки, которыми замощен пол, только обтесаны они на меньшую высоту, чем остальные.
В храме Эдфу базы колонн иногда опираются на квадратные блоки, лежащие на фундаменте (рис. 67). Уровень пола находится ниже уровня квадратного блока, строители оставили выступ высотой 7,6 см (АБ), а это говорит о том, что в этом храме поверх сохранившегося пола был, по-видимому, уложен еще один слой плит, а может быть, что более вероятно, эта разница уровней была компенсирована толстым слоем штукатурки.

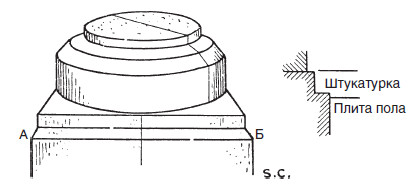

Рис. 67. Квадратные блоки пола, на которых покоится база колонны в храме Эдфу
Интересная база колонны зафиксирована в Абидосе, в районе, который называется Ком-эль-Султан (рис. 68). Она была создана во времена Рамсеса II и состоит из одного блока песчаника высотой 76 см. Верхняя часть круглая, а нижняя – квадратная, причем стороны этого квадрата равны 2,21 м. Вся база грубо обтесана, и лишь верхние 30 см гладко отшлифованы. Уровень пола, вероятно, располагался на этой высоте, упираясь в нижнюю часть базы и примыкая к ее остальной части. Фундамент под этой базой сложен из небольших блоков известняка, скрепленных строительным раствором плохого качества с добавлением обломков камня. Сама колонна тоже была высечена из известняка.
На базах колонн часто встречаются зарубки, сделанные заостренным инструментом; иногда их можно увидеть и на плитах пола – в тех местах, где база колонны устанавливалась прямо на них. Обычно это две линии, пересекающиеся под прямым углом, или четыре засечки, которыми отмечали ось колонны или ее базы. Иногда на базах видны круги, которыми, вероятно, отмечали тот уровень, до которого надо было обтесывать колонну после ее установки, или это были отметки, делавшиеся

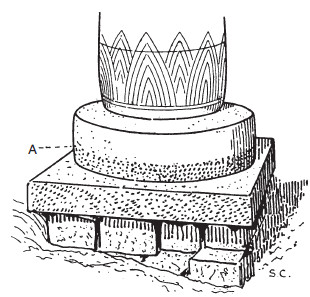

Рис. 68. База колонны из известняка, выполненная из песчаника, Абидос.
Уровень пола в древности располагался ниже точки А, где база была обтесана очень грубо

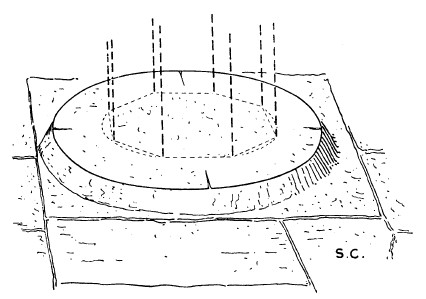

Рис. 69. Круг, прочерченный на базе колонны. Он появился после того, как нижняя часть колонны была обтесана и диаметр ее уменьшился. Карнак
Быть может, это была отметка для каменотесов, но скорее всего первоначальный диаметр нижней части колонны был больше современного, и этот круг был оставлен инструментами во время ее обтесывания. Колонне была придана сужающаяся книзу форма, и ее диаметр уменьшился. Для чего делались такие зарубки, описано в главе 12.
Глава 12
Колонны
Египетские колонны можно разделить на два типа, которые были известны с незапамятных времен. Первый тип копирует в камне стебли тростника, связанные в пучок и обмазанные глиной, а также стволы пальм и т. д., а второй представляет собой квадратные в сечении колонны с их более поздними модификациями. Квадратные колонны, вероятно, ведут свое происхождение – если для такой простой формы вообще нужно выяснять, откуда она взялась, – от подпорок в каменоломнях и скальных гробницах, которые оставляли для того, чтобы крыша не обрушилась.
Одной из сложнейших проблем, с которыми столкнулись египетские строители, была проблема перекрытия помещений большого объема. В примитивных хижинах, которые явились прототипом многих архитектурных форм, несколько шестов легко выдерживали большую крышу из тростника или пальмовых листьев, но для того, чтобы перекрыть пространство каменными плитами, надо было установить много подпорок. Поэтому мы не ошибемся, если назовем Большой гипостильный зал в Карнаке Колонным залом.
Во времена IV династии самое большое пространство, которое можно было перекрыть известняковыми плитами, составляло чуть больше 2,74 м. Более широкие пролеты перекрывались либо гранитными плитами, либо в виде ложного свода, либо в виде остроконечной крыши (рис. 115 и 116). Когда в широкое использование вошел песчаник из каменоломен Силсилы, обнаружилось, что из этого камня можно изготовлять гораздо более длинные архитравы. Египтяне, без сомнения, стремились сократить количество колонн в помещениях, насколько это было возможно, и в центральном нефе гипостильного зала в Карнаке мы видим уже песчаниковые плиты, перекрывающие пролет в 9 м. Песчаник, конечно, прекрасный камень для строительства, но он не может долго выдерживать, помимо своего собственного веса, еще и тяжесть крыши, поэтому нет никаких сомнений в том, что архитравы и плиты крыши в Карнаке растрескались уже через триста лет после сооружения этого зала.

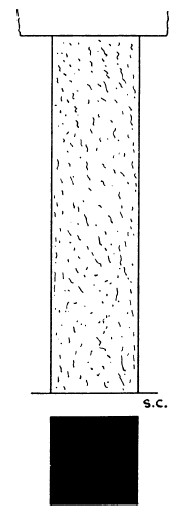

Рис. 70. Квадратная в сечении колонна
Квадратные колонны были известны со времен IV династии до конца Нового царства. В это время их изготовляли не только монолитными, но и составными. В эпоху Среднего и в начале Нового царства они иногда превращались в многоугольные, которые были просты в сооружении и красивы с виду. Сначала, вероятно, стали обтесывать углы у квадратных колонн (рис. 70), в результате чего возникли восьмигранные колонны (рис. 71).
