Строительство и архитектура в Древнем Египте

Сомерс Кларк

Скорее всего, рычаги использовали только в крайнем случае. В качестве примера второго способа можно привести установку огромных квадратных в сечении колонн в так называемом Осирейоне Сети I в Абидосе. Здание находится ниже уровня пустыни, стены его сложены из огромных кварцитовых блоков, а колонны, поддерживающие гранитную крышу, имеют квадратное сечение. Высота их равна 3,96 м, а стороны – 2,28 м. Вероятно, их установили в вертикальное положение, заполнив храм снизу доверху песком, а затем убрав его из-под колонн. Эти колонны опираются не на фундамент, как в храме Второй пирамиды в Гизе, а на плиты пола.

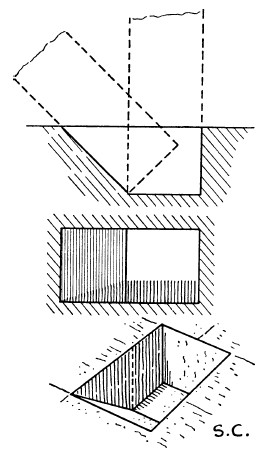

Рис. 83. Отверстие в гранитном полу храма Второй

пирамиды в Гизе. Одна сторона сделана наклонной, чтобы облегчить спуск квадратной колонны в это отверстие

Шлифовка монолитной колонны производилась, вероятно, таким способом. На полу, базе или на специально подготовленной платформе рисовали круг и проводили провешивание, пользуясь, скорее всего, уменьшенной копией колонны. Таким способом можно было получить столько эталонных поверхностей на разных высотах, сколько было нужно, хотя мы не имеем никаких сведений ни об их количестве, ни о том, как они выглядели. Создание колонн в скальных храмах или гробницах было, вероятно, еще более сложным делом, чем высекание монолитной колонны из каменного блока, и здесь мы снова почти не имеем сведений о том, как это делалось.

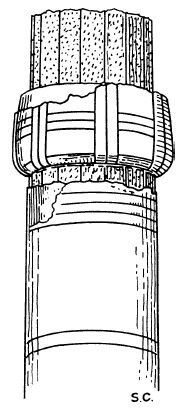

Рис. 84. Колонна храма, расположенного восточнее Праздничного зала Тутмеса III в Карнаке. Она сделана частично из многогранных барабанов старых колонн и частично из барабанов эпохи Рамсеса II, который узурпировал этот храм

В некоторых скальных гробницах XVIII династии в Эль-Амарне, которые остались незаконченными, в самую последнюю очередь, вероятно, был отшлифован пол. В частично раскопанных гробницах мы видим участки, где пол вообще еще не был высечен, но крыша, капители и частично стволы колонн были уже гладко обтесаны. Можно дать несколько объяснений этому факту, но лучше всего сделать это после подробного описания высеченных из скалы колонн, найденных в Эль-Амарне и других местах.

Единственная проверка точности изготовления египетской колонны круглого сечения была проведена на примере монолитной колонны из красного гранита в храме V династии в Абусире (рис. 80). Было обнаружено, что на участке длиной 2,6 м, где средний диаметр уменьшается с 91,2 см до 79,8 см, отклонение от среднего диаметра не превышает 8 мм.

В верхней же части, где колонна сужается, отклонение сильно увеличивается, что, вероятно, свидетельствует о том, что эту колонну, как и незавершенную колонну в Карнаке, обтесывали таким способом: сначала формировали на стволе кольца нужного диаметра, располагавшиеся через правильные интервалы, а затем обтесывали оставшиеся участки. Вертикальных эталонных поверхностей здесь не создавали. Вполне вероятно, что в этом случае использовали нечто вроде лекала, но прямого подтверждения этому нет.

Египтяне, особенно в эпоху XIX династии, очень часто использовали при строительстве камень из более ранних сооружений. Реже использовали барабаны старых колонн для создания новых. Восточнее Праздничного зала Тутмеса III в Карнаке есть храм, узурпированный Рамсесом II. В этом здании некоторые колонны полностью сложены из многогранных барабанов старых колонн, а другие – частично из барабанов эпохи Рамсеса II и частично из многогранных барабанов (рис. 84). Они были покрыты толстым слоем штукатурки, который скрыл тонкие грани старых столпов. Древняя кладка полностью скрылась под ней, и никто не подозревал, что эти впечатляющие колонны состоят из обломков, скрепленных штукатуркой, толщина которой в некоторых местах достигала 7,6 см.

Хотя слово «реставрация» в египетском языке чаще всего означает использование блоков старых сооружений для строительства новых [39] , бывали случаи, когда некоторые памятники действительно подвергались ремонту.

Интересный пример древней реставрации колонн можно увидеть в Большом зале в Карнаке. В восточном углу поврежденные части колонн были вырезаны и заполнены заплатами из более мелких блоков (фото 42). Они не были обтесаны и пригнаны к форме колонны, вероятно, потому, что к ним собирались пристроить какое-то другое сооружение. Однако в центральном нефе камни этих заплаток были обтесаны очень тщательно (фото 41). Вероятно, ремонт здесь был произведен в эпоху Птолемеев или немного раньше.

39

В

связи с этим мы надеемся, что общество, возможно, станет относиться более терпимо к фараонам, которые узурпировали здания, созданные их предками, под предлогом их ремонта. Древние строители, не имея талей, не могли разобрать блоки зданий, если они были довольно крупного размера, не повредив при этом росписи и рельефы на стенах. С другой стороны, следует признать, что фараоны, по-видимому, никогда не заботились о том, чтобы сделать точные копии старых рельефов – а древним мастерам было вполне под силу изготовить такие копии. Написать строчку, что это здание было возведено тем или иным предком и отреставрировано правящим фараоном «после того, как было обнаружено, что оно находится в разрушенном состоянии», считалось вполне достаточным. Однако слишком часто или, по крайней мере, нам так кажется, не делалось даже этого.

Глава 13

Архитравы и крыши: защита от дождя

Для того как в больших песчаниковых каменоломнях, таких как Гебель-Силсила, стали добывать камень в крупных масштабах, египтяне имели возможность перекрывать расстояния не более 2,74 м или использовали для изготовления архитравов гранитные блоки. Однако гигантские затраты труда на обтесывание гранита, по-видимому, заставили их в целом отказаться от применения гранита для создания крыш. В Древнем же царстве, где на затраты времени и сил на обращали никакого внимания, гранит широко использовался для перекрытий – например, в Великой пирамиде и Храме Сфинкса.

Когда во всеобщее употребление вошел песчаник, появилась возможность перекрывать пролеты в семь и более метров, а это сильно повлияло на размеры зданий и их пропорции. Естественно, египтяне стремились перекрыть песчаниковыми плитами как можно более крупные помещения и временами перегружали архитравы сверх всякой меры.

Рис. 85. Схема соединения двух архитравов под прямым углом, Новое царство. Пунктирной линией изображен шов, встречающийся в храмах V династии в Абусире

Архитравы укладывали на колонны с большим мастерством, часто соединяя их друг с другом «ласточкиными хвостами» и защищая от сползания во время строительства с помощью скоб и нагелей (рис. 50 и 51). Единственное, чему египтяне не придавали значения, были поверхности, на которые укладывались архитравы, оставляя их часто совершенно неподготовленными для этого. Хотя в лучших сооружениях архитравы лежат поверх достаточно длинного участка стены, во многих случаях они опираются на участок стены длиной всего несколько сантиметров, и если стена от этого перекашивалась, то перекрытие неизбежно рушилось. Затратив огромные силы на сооружение стен и колонн, архитекторы часто использовали для архитравов слишком короткие плиты. Например, в колоннаде двора Шешонка I в Карнаке (фото 43) один из архитравов почти на 20 см короче, чем нужно, и краями своими опирается на самый край абаки колонны, а пространство между ним и соседним архитравом заполнено кое-как обтесанным блоком. В Рамессеуме один из архитравов тоже имеет меньшую длину, чем нужно. Вместо того чтобы уложить плиту нужной длины, пространство между ней и соседней плитой заполнили небольшими кусочками камней. Когда эта «заплатка» была покрыта штукатуркой и гипсом, а потом покрашена, следы дефективной конструкции скрылись из виду. Следует, однако, признать, что многие архитравы с подобными дефектами выдержали свою нагрузку, а другие, уложенные по всем правилам, обрушились.

Для стыковки двух архитравов на колонне использовались три способа. Если оба архитрава располагались на одной линии, то использовался простой прямой шов (рис. 50). Если же они располагались под прямым углом, то шов внутри угла в 45° доходил до точки, расположенной либо на оси архитрава, либо слегка позади нее (рис. 85), после чего шел под прямым углом к линии архитравов. Т-образный шов между тремя архитравами создавали таким образом: в конце одного из них делался выступ в виде угла, который вставляли в V-образную выемку, образованную соединением двух других (рис. 86) [40] .

40

Примеры таких архитравов можно найти в Храме Сфинкса, храме Сети I в Абидосе и храмах Луксора и Карнака.
