Второй вариант механической трансмиссии был разработан совместно с МВТУ имени Н.Э. Баумана. Трансмиссия — планетарная, 8-ступенчатая, с механизмом поворота типа ЗК. Управление танком облегчалось гидравлическими сервоприводами с перспективным выбором передач. В отчете Ленинградского Кировского завода отмечалось, что этот вариант «имеет большую перспективность в дальнейшем своем развитии по силовым параметрам».
Так как ходовая часть нового тяжелого танка должна была обеспечить высокие средние и максимальные скорости, иметь малые габариты и быть надежной в работе, конструкторам пришлось решать множество возникающих при разработке проблем. В частности, был
В ходовой части применялась индивидуальная двухвальная торсионная подвеска, выполненная по схеме «торсион в трубе», гидроамортизаторы двухстороннего действия и опорные катки большого диаметра с внутренней амортизацией, работающие при больших нагрузках, а также гусеницы с литыми траками и резинометаллическим шарниром, или как тогда их называли «сайлент-блоками». По поводу разработки последней говорилось следующее:
«Вследствие новизны дела, Отделом главного конструктора ЛКЗ была проведена большая исследовательская работа по изучению зарубежных образцов. Совместно с НИИ Министерства резиновой промышленности и заводом Резинотехнических изделий (г. Ленинград) найдены необходимые рецептуры и разработана технология изготовления обрезиненных втулок».
Таким образом, при проектировании нового тяжелого танка «объект 260» конструкторам Ленинградского Кировского завода и филиала опытного завода № 100 пришлось решить множество технических задач. Причем многие из них потребовали привлечения различных специалистов из профильных предприятий.
Летом 1946 года на Ижорский завод передали чертежи для изготовления бронекорпусов и башен «объекта 260». К этому времени уже шла сборка узлов и агрегатов нового тяжелого танка на других предприятиях.
В августе 1946 года два комплекта бронекорпусов с башнями были направлены с Ижорского завода на полигон в подмосковной Кубинке для испытания обстрелом. Их провели с 8 августа по 11 сентября, стрельба велась из 128 и 88-мм немецких противотанковых пушек, а также из отечественных орудий калибра 57, 122 и 152-мм. В результате испытаний выяснилось, что, несмотря на высокую снарядостойкость, бронекорпус имеет ряд существенных недостатков. Прежде всего, отмечалась неудовлетворительная конфигурация замана передней части башни (рикошетировавшие от носа корпуса снаряды разрушили подбашенный лист), недостаточная бронестойкость нижней части бортов корпуса, невысокая прочность сварных швов. Также отмечались недостатки в форме и конструкции башни.
Полученные результаты испытаний обстрелом были изучены конструкторами «объекта 260», в результате чего удалось доработать конструкцию бронекорпуса и башни машины. Этот опыт использовался уже при разработке новых образцов «объекта 260» в 1947 году.
В плане научно-исследовательских и опытно-конструкторских работ по бронетанковому вооружению на 1946 год, составленному в ГБТУ, работы по «объекту 260» шли первым пунктом. В документе от 7 октября 1946 года об этом говорилось:
«Новый тяжелый танк с усиленным бронированием (ИС-7). Разработать технический проект. Изготовить опытные образцы. Провести испытания. Разработать для танка ИС-7:
1. Электропривод для вертикального и горизонтального наведения артсистемы с применением амплидин-генератора.
2. Устройство для механизации заряжания пушки».
Параллельно с испытаниями обстрелом бронекорпуса и башни ИС-7, Ленинградский Кировский завод вел изготовление

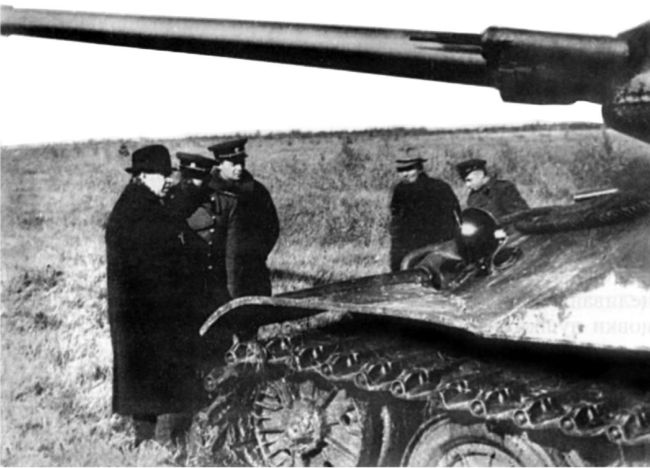

Первый образец танка ИС-7 выпуска 1946 года во время заводских испытаний на полигоне. Осень 1946 года. Машину осматривает В. Малышев (в шляпе), третий слева — главный конструктор Ж. Котин (фото из архива П. Липатова).
«Объект 260» имел классическую схему компоновки — отделение управления впереди, боевое в центре, моторно-трансмиссионное сзади. Экипаж танка состоял из пяти человек — механик-водитель размещался в отделении управления, в боевом, справа от пушки, находилось место командира танка, слева от нее — наводчика и в задней части башни — двух заряжающих.
Корпус танка выполнялся из катаных бронелистов, сваренных между собой. Лобовая часть была по форме аналогичной форме корпуса танка ИС-3. Верхние лобовые листы толщиной 150 мм устанавливались под углом 68 градусов к вертикали, и были повернуты на 58 градусов в горизонтальной плоскости. Нижний лобовой 150 мм лист имел угол наклона 50 градусов. Борт корпуса собирался из трех листов: верхнего 150-мм, установленного под углом 52 градуса, среднего 100 мм и нижнего толщиной 16 мм. Оба листа имели угол наклона 63 градуса. Крыша имела толщину 30 мм, масса корпуса «объекта 260» составляла 24,4 т.
12-тонная литая башня имела максимальную толщину лба и бортов 240 мм, крыша была вварной из 30 мм бронелиста. Диаметр погона в свету составлял 2000 мм.
Вооружение «объекта 260» состояло из 130-мм пушки С-26 с щелевым дульным тормозом и механизмом заряжания, и восьми пулеметов. Для стрельбы из орудия использовался телескопический шарнирный прицел ТШ-46. Дальномеры (оптический и радио), предусмотренные проектом, установлены не были из-за их неготовности.
Механизм поворота башни и подъемный механизм пушки имели электромоторный привод, обеспечивающий плавную наводку на цель. Скорость наводки орудия по вертикали (углы обстрела от -3 до +15 градусов) составляла от 0,05 до 3,5 градусов в секунду. Конструкция привода позволяла, помимо наводчика, осуществлять поворот башни командиру. На случай выхода из строя электромоторного привода он дублировался ручным.
В состав системы управления огнем входил прибор управления выстрелом «Штурм». Следует сказать, что к моменту заводских испытаний «объекта 260» он еще не был окончательно отработан.
Боекомплект к пушке составлял 30 выстрелов раздельного заряжания. Шесть из них укладывались в механизм заряжания, смонтированный в корме башни. Механизм обеспечивал скорострельность шесть-восемь выстрелов в минуту.
Из восьми пулеметов семь были ШКАС калибра 7,62-мм. Один из них был спарен с пушкой, четыре монтировались в специальных коробах (два на качающейся части пушки для стрельбы по ходу вперед и два на надгусеничных полках для стрельбы назад) и два в специальной дистанционно управляемой установке на корме башни. К моменту испытаний «объекта 260» эта установка также не была окончательно отработана.
