последние цифры указывают на критическую температуру перехода к хрупкому состоянию металла шва, характеризующемуся значениями ударной вязкости менее 35 Дж/см²: 0 – +20 °C; 1–0 °C; 2 —20 °C; 3 —30 °C; 4 —40 °C; <5 —50 °C;

буква Д, присутствующая в обозначении, говорит о том, что требования по температуре не регламентированы, т. е. применение проволоки ограничено исключительно сваркой наиболее неответственных изделий и конструкций, которые предполагается эксплуатировать при положительной температуре окружающего воздуха.

Например,

маркировку порошковой проволоки ПС-50-Н2 следует понимать так:

ПС – «проволока самозащитная»;

50 – минимально гарантируемый предел прочности металла шва или сварного соединения составляет 50 кгс/мм²;

Н – проволока используется для сварки в нижнем положении;

критическая температура —20 °C.

Порошковая проволока должна соответствовать определенным требованиям:

обеспечивать легкое возбуждение сварочной дуги и ее стабильное горение;

плавиться равномерно, с минимальным разбрызгиванием;

образовывать шлак, равномерно покрывающий сварочную ванну и не создающий проблем при отделении его после охлаждения сварного шва;

формировать качественный и прочный сварной шов, т. е. такой, который не имеет пор, трещин и других повреждений и дефектов.

Порошковую проволоку используют при сварке конструкций из углеродистых и низколегированных сталей, которые рассчитаны на средние и тяжелые режимы эксплуатации.

Электроды

Сварочный электрод представляет собой металлический либо неметаллический электропроводный стержень длиной 250–450 мм со специальным покрытием или без него, через который к свариваемым изделиям или конструкциям подводится электрический ток. Современная промышленность производит более 200 марок электродов, и большая часть из них – это плавящиеся сварочные электроды, предназначенные для ручной дуговой сварки. Все типы сварочных электродов должны соответствовать определенным требованиям:

1) обеспечивать:

устойчивое горение сварочной дуги;

качественное формирование сварного шва и его прочность;

повсеместно равномерное расплавление стержня и покрытия с минимальным разбрызгиванием металла электрода;

беспрепятственное удаление шлаков;

высокопроизводительную сварку;

2) давать металл сварного шва необходимого химического состава;

3) сохранять свои физико-химические и технологические свойства на протяжении заданного количества времени;

4) обладать минимальной токсичностью.

Кроме того, имеются специальные технические требования, например:

получение металла шва с особыми свойствами, к которым относятся окалино– и износостойкость, коррозионная устойчивость, повышенная прочность;

формирование шва заранее определенной формы (с глубоким проваром, вогнутой поверхностью);

осуществление сварки конкретным способом (с опиранием вертикальных швов сверху вниз, в любых пространственных положениях).

Разнообразие сварочных электродов и различные принципы, которые могут быть положены в основу их классификации, делают разработку единой

системы достаточно затруднительной. Кроме того, марки электродов не стандартизированы, их деление осуществляется по техническим условиям и паспортам, причем каждый тип электродов может соотноситься как с одной, так и с несколькими марками. Однако электроды можно разделить по наличию тех или иных признаков на группы и подгруппы, что позволит в значительной степени облегчить их применение:

1. По материалу, из которого они изготовлены:

1) металлические, которые подразделяются на: а) плавящиеся, которые по наличию или отсутствию покрытия бывают:

покрытыми (стальными, медными, чугунными, бронзовыми, алюминиевыми и др.) (рис. 28);

непокрытыми, которые в настоящее время используются в виде проволоки для проведения сварочных работ в среде защитных газов (по этой причине дальнейший разговор будет вестись исключительно о покрытых электродах);

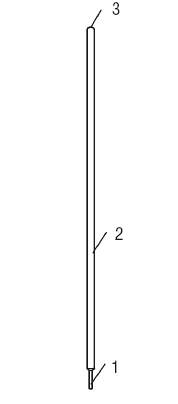

Рис. 28 (14). Покрытый сварочный электрод: 1 – стержень; 2 – покрытие; 3 – контактный торец, свободный от покрытия

б) неплавящиеся. К ним относятся вольфрамовые электроды, для облегчения возбуждения сварочной дуги, повышения устойчивости дугового разряда и электропроводности дугового промежутка которых вводятся добавки из оксидов тория (марка ЭВТ), иттрия (ЭВИ-10, ЭВИ-2) или лантана (ЭВЛ-10, ЭВЛ-20). Используются электроды и из чистого вольфрама (ЭВ4). Диаметр вольфрамовых электродов подбирается в зависимости от величины тока и может составлять 0,2–12 мм, а длина – 75, 140, 170 мм.

Вольфрамовые электроды находят применение при дуговой сварке в среде инертных газов, при атомно-водородной или плазменной сварке. Кроме того, они используются для резки и наплавки. Сварку вольфрамовыми электродами ведут от источника переменного тока, электродами с присадками – от источника постоянного и переменного тока прямой и обратной полярности.

Наилучшими сварочными свойствами обладают итерированные электроды, которые позволяют повышать плотность тока и уменьшать расход вольфрама;

2) неметаллические. Они не плавятся в процессе сварки и представлены следующими электродами:

а) угольные, произведенные из электротехнического угля в соответствии с ГОСТом 4425–72. Их диаметр – 5–25 мм, длина – 200–300 мм. В зависимости от того, какой материал предполагается сваривать, конец электрода затачивается под углом 60–70° (для стали) или 20–40° (для цветных металлов);

б) графитовые, изготовленные из синтетического прессованного графита по ГОСТу 4426–71. Их эффективность выше, чем угольных, они отличаются мягкостью, поэтому легко режутся. Поскольку такие электроды имеют высокую электропроводность и повышенную стойкость к окислению на воздухе, возможно увеличение плотности тока примерно в 2,5–3 раза, что дополнительно снижает расход материала.
