Характерной чертой системы изменения угла стреловидности крыла была автоматическая компенсация перемещения центра давления относительно центра тяжести самолета при изменении положения крыла. Это обеспечивалось путем перемещения крыла вперед при увеличении угла его стреловидности и позволяло получить приемлемые характеристики устойчивости и управляемости (т.е. маневренность) в используемом диапазоне углов стреловидности на всех этапах полета. Улучшение характеристик взлета и посадки достигнуто не только благодаря возможности установки крыла в положение минимальной стреловидности, но также вследствие использования предкрылков,размещенных почти по всему размаху. Кинематика изменения положения крыла позволяет варьировать угол стреловидности передней кромки в диапазоне 20-60°, при этом обе консоли крыла поворачиваются относительно общей оси, расположенной в плоскости симметрии самолета, с помощью электропривода. При
Вторым самолетом, на котором использовано крыло изменяемой стреловидности, был «Ягуар» XF10F-1 фирмы «Грумман», предназначенный для морской авиации США. При разработке самолета преследовалась цель обеспечения хороших характеристик при полете на малых скоростях, что важно для палубной авиации. На самолете XF10F-1 устанавливалось крыло, угол стреловидности которого изменялся в диапазоне 13,5-42,5°. При наименьшей стреловидности размах составлял 15,42 м, а при наибольшей 11,17м. Первый облет этого самолета был произведен 19 мая 1953 г.
Посредством изменения положения крыльев вдоль фюзеляжа механизм установки угла стреловидности «Ягуара» автоматически компенсировал перемещение центра давления относительно центра тяжести самолета. При наибольшем угле стреловидности крыло занимает крайнее переднее положение, а при наименьшем-крайнее заднее. Изменение угла стреловидности должно быть точно синхронизировано с перемещением крыла, иначе расстояние между центром давления и центром тяжести увеличивается настолько, что самолет становится опасно неустойчивым. На самолете «Ягуар» был установлен турбореактивный двигатель J40-WE-8 с тягой 32,92 кН (3357 кГ) без форсирования и 48,48 кН (4944 кГ) с форсированием. При взлетной массе 14177 кг самолет развивал максимальную скорость 1175 км/ч. Сравнительный анализ летных данных «Ягуара» и самолета «Демон» F3H-1 фирмы «Макдоннел» (оба самолета использовали одну и ту же силовую установку и имели приблизительно одинаковую взлетную массу) показал, что у самолета изменяемой геометрии аэродинамическое качество возрастает на 15%, а посадочная скорость уменьшается на 25%, но в то же время примерно на 130 км/ч снижается максимальная скорость. Вначале командование морской авиации США заказало 30 самолетов F10F-1, однако отрицательные результаты летных испытаний и усложненное обслуживание вызвали отказ от этого решения.
Рис. 1.49. Модель самолета «Ласточка» с развернутыми крыльями.
Из вышеизложенного следует, что переворота в авиационной технике, ожидавшегося от крыла изменяемой стреловидности, не произошло, и первые два самолета с этим нововведением показали недостаточные летные качества, так как многочисленные технические проблемы, связанные с неизбежным усложнением конструкции летательного аппарата, были решены в них не на должном уровне. Использованная кинематическая система перемещения подвижных консолей крыла была слишком сложной, и любая небольшая неточность в изготовлении или не слишком тщательная подготовка к полету приводили, как правило, к аварийной ситуации. Поэтому указанные самолеты не вышли из стадии опытного образца. Это объясняется недостаточным для такого рода задач уровнем технологии в области конструкции самолета, двигателестроения и оборудования, а также малой прочностью и большой плотностью применявшихся материалов. Кроме того, выигрыш, который дает применение крыла изменяемой стреловидности на дозвуковых или околозвуковых самолетах, слишком мал по сравнению с увеличением массы и усложнением конструкции самолета. В то же время эффективность использования сверхзвуковых самолетов зависит и от их характеристик при полете на дозвуковых скоростях, что делает необходимым применение крыла изменяемой стреловидности, а с технической точки зрения это стало возможным уже в начале 60-х годов.
В 1950 г. в Великобритании фирма «Виккерс-Армстронг» начала разработку крыла изменяемой геометрии для сверхзвуковых самолетов. Проект под названием «Своллоу» («Ласточка») предполагал создание самолета (в перспективе-бомбардировщика) по типу «летающее крыло». «Ласточка» (рис. 1.49) имела треугольные неподвижные прифюзеляжные части крыла со стреловидностью передней кромки 75°
и подвижные консоли трапециевидной
В 1958 г. после отказа в правительственных кредитах работы над «Ласточкой» прекращаются еще до создания опытного экземпляра; это объясняется появившейся тенденцией снабжения самолетов ракетным вооружением и в связи с этим утратой заинтересованности Министерства обороны Великобритании в пилотируемых бомбардировщиках. Однако в рамках проекта были проведены обширные летные испытания управляемой модели с ракетными двигателями. Почти в это же время проектом заинтересовались военно-воздушные силы США, для которых такой самолет мог бы явиться хорошим дополнением околозвукового стратегического бомбардировщика «Стратофортресс» В-52 фирмы «Боинг», предназначенного для выполнения роли дежурящего в воздухе носителя ракет дальнего действия.

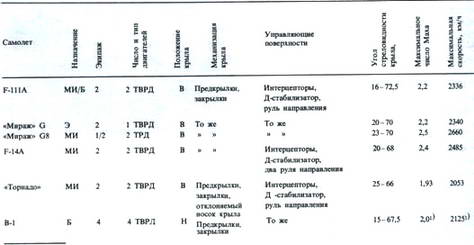

Принятые обозначения:
Н-низкоплан; В-высокоплан; Б-бомбардировщик; МИ-многоцелевой истребитель; Э-экспериментальный самолет; Д-стабилизатор-полностью поворотное горизонтальное оперение, выполняющее функцию элевонов (дифференциальным стабилизатор); ТРД – турбореактивный двигатель; ТВРД-турбовентиляторный двигатель.
1) Проектные данные.
В этой ситуации оказались ненапрасными большие затраты на теоретические и экспериментальные исследования, которые первый раз в истории развития самолетов изменяемой геометрии соответствовали достигнутому уровню техники (на рубеже 50-х-60-х годов), и успешное завершение начатых работ выразилось в создании серийных сверхзвуковых самолетов с изменяемой стреловидностью крыла. Работы, начатые в США в начале 60-х годов над многоцелевым истребителем ТFХ (позднее F-111), а затем аналогичные разработки в СССР и Франции были успешно завершены. Таким образом, F-111 стал не только первым сверхзвуковым самолетом изменяемой геометрии, но и первым серийным самолетом этого класса.
В настоящее время, по опубликованным данным, производится или готовится к серийному производству несколько типов таких самолетов (табл. 6). Это обусловлено не только достижениями в области двига- телестроения и технологии производства летательных аппаратов, но также и военными требованиями.
Аэродинамические характеристики
На начальном этапе разработки самолетов с изменяемой стреловидностью крыла было обнаружено, что решающее значение для самолета, развивающего высокие максимальные скорости, имеет малая посадочная скорость. К началу 70-х годов было установлено, что достигнуть этого можно конструктивно менее сложным и более дешевым способом, если использовать, например, схему крыльев «тандем» (как на самолете «Вигген») или дополнительные поверхности, убираемые (как в самолетах «Мираж-Милан» и Ту-144) или неубираемые (как в самолетах «Кфир» С2 и «Мираж» 4000).
Благодаря применению тех или иных конструктивных решений посадочная скорость сверхзвукового самолета оказывается близкой к посадочной скорости дозвуковых самолетов. Таким образом, нецелесообразно создавать самолет с изменяемой стреловидностью крыла, предназначенный исключительно для выполнения длительных полетов с максимальной скоростью на большой высоте, поскольку требования взлета и посадки могут быть выполнены другими средствами (именно с этой точки зрения отвергнут проект американского пассажирского самолета с изменяемой стреловидностью крыла). Исключение составляют многоцелевые истребители, для которых необходимы хорошие летно-тактические характеристики при различных условиях полета; особенно это касается полета в неспокойной атмосфере на малой высоте с максимальной скоростью, поскольку аэродинамические характеристики крыла изменяемой геометрии менее чувствительны к неспокойной атмосфере.
