Принципы использования самолетов ВВП и КВП
История развития самолетов ВВП и КВП показывает, что до настоящего времени они создавались почти исключительно для военной авиации. Поэтому принципы использования и типы задач, которые предусматривались ранее или ожидались в будущем, имели решающее значение при поиске наилучших решений. Потребность в самолетах подобного типа вызвана необходимостью рассредоточения военной авиации с целью избежать ее уничтожения на стоянке. Рассредоточение современных военных самолетов, требующих аэродромов с протяженными взлетно-посадочны- ми полосами, весьма затруднено не только из-за малого количества последних (даже с учетом соответствующих гражданских аэродромов), но и из-за малой вероятности строительства
Кроме способности вертикального взлета и посадки, самолеты ВВП обладают дополнительными преимуществами, а именно возможностью зависания, разворота в этом положении и полета в боковом направлении в зависимости от используемых двигательной установки и системы управления.
Перечисленные преимущества самолетов ВВП в боевых условиях значительно обесцениваются наличием серьезных недостатков, приводящих к усложнению эксплуатации таких самолетов и ухудшению их летных данных. Испытания сверхзвуковых самолетов и опыт их эксплуатации в войсковых частях показывают, что рассредоточение большого числа малых групп самолетов в различных местах выгодно с точки зрения безопасности, но неудобно с точки зрения материально-технического обеспечения (топливом, запасными частями, боеприпасами и т. д.), которое в общем не должно зависеть от наземного транспорта. Используемые в настоящее время системы материально-технического обеспечения и обслуживания не приспособлены к эксплуатации в труднодоступной местности. Поэтому необходимо создать новую систему, способную функционировать при частой смене мест базирования, решать, кроме задач управления полетами и технического обслуживания, много других проблем, в частности вопросы работы, жилья, питания, бытового обслуживания и отдыха летного и наземного персонала. В этой ситуации ясно, что только военно-морская авиация, располагающая авианосцами, готова к эффективной эксплуатации самолетов ВВП. И не случайно поэтому при проектировании современных самолетов ВВП и КВП предполагается их базирование на палубах авианосцев.
Другая группа недостатков самолетов ВВП касается летных характеристик. Одной из них является чувствительность к порывам ветра при полете на малых скоростях, вследствие чего взлет и посадка в неспокойной атмосфере становятся небезопасными. К недостаткам следует отнести и значительную разницу в грузоподъемности самолета обычного взлета и вертикального или короткого взлета.
Взлетная масса самолета во время эксплуатации может быть различной в зависимости от количества принятого на борт груза (вооружения или топлива). При этом у обычных самолетов увеличение взлетной массы приводит к удлинению пути разбега, а у самолетов ВВП-к невозможности вертикального взлета. Для используемых в настоящее время двигательных установок приближенно можно считать, что самолет ВВП в варианте вертикального взлета может поднять груз, в два раза меньший, чем при обычном взлете. Ввиду этого диапазон задач и радиус действия такого самолета существенно зависят от расположения района боевых операций по отношению к месту взлета и от возможности выбора последующего места посадки. Определяющим параметром самолета ВВП является величина, обратная тяговооруженности, т.е. отношение взлетной массы к тяге при взлете. Исследования показали, что для вертикального взлета необходимо наличие значительного резерва вертикальной составляющей тяги по отношению к весу самолета. В современных околозвуковых и сверхзвуковых самолетах ВВП отношение взлетной массы к тяге двигателей составляет ~ 0,65-0,85 кг/даН. Вертикальная тяга создается либо путем отклонения вниз реактивных струй тяговых двигателей, обеспечивающих поступательное движение самолета, либо с помощью специальных подъемных двигателей, установленных в положении, близком к вертикальному.
Самолет
Назначение
Экипаж
Аэродинамическая
Система управления
Двигательная установка
«Мираж- Бальзак»
Экспериментальный
1
«Бесхвостка», треугольное крыло, низкоплан
Аэродинамическая + реактивная (сжатым воздухом)
8 подъемных, 1 маршевый двигатель
«Мираж» V-02
Истребитель-бомбардировщик
1
То же
То же
То же
VJ-101C Х-2
Экспериментальный
1
Классическая, стреловидное крыло, высоко- план
Аэродинамическая + реактивная (тягой двигателей)
2 подъемных, 4 подъемно-маршевых двигателя в поворотных гондолах
XFV-12A
Истребитель-бомбардировщик
1
«Утка», стреловидное крыло, высокоплан
Аэродинамическая + реактивная (эжективные закрылки, регулирующие величину и направление тяги)
1 тяговый двигатель с эжекторными щитками
Самолет
Размах, м
Длина, м
Высота, м
Площадь несущей поверхности, м2
Стандартная взлетная масса, кг
Стандартная удельная нагрузка, кг/м2
Отношение массы тяге 1* , кг/даН
Максимальное число Маха
«Мираж- Бальзак»
7,58
12,80
4,25
29,0
6100
210
2,77 (0,83)
– /-
«Мираж» V-02
8,72
18,0
5,55
– /-
12000
– /-
1,43 (0,96)
2,04
VJ-101C Х-2
6,61
15,70
4,13
18,60
7 690
413
1,20 (0,88)
1,14
XFY-12A
8,69
13,39
3,15
27,20
6259
230
0,98 (0,64)
2,0
1* Данные в скобках относятся к вертикальному взлету.

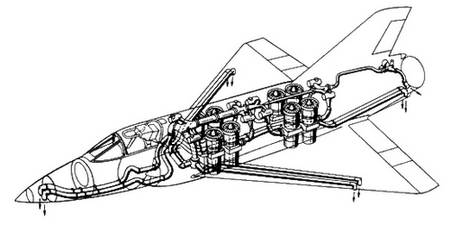

Рис. 1.55. Расположение подъемной двигательной установки и элементов системы струйного (реактивного) управления самолета «Мираж- Бальзак» фирмы «Дассо».
В табл. 7 представлены характеристики четырех сверхзвуковых самолетов вертикального взлета и посадки, в том числе околозвукового самолета VJ-101C, развивающего М = 1,14 (по проекту М = 2,0). Сравнение показывает, что самолеты различаются аэродинамическими схемами, системами управления на различных этапах полета и принципами работы двигательных установок.
Появление отдельных двигателей для вертикального и горизонтального полета в самолетах «Мираж-Бальзак» (рис. 1.55) и «Мираж» III-V фирмы «Дассо» не было случайным. Этому послужили две причины. Первая из них определяется желанием использовать уже существующую конструкцию с минимальными изменениями. Вторая причина вытекает из сравнительной оценки преимуществ и недостатков двигательной установки такого типа. Разделение функций между двигателями позволяет выбрать оптимальные типы двигателей для весьма различных условий взлета-посадки и горизонтального полета, особенно на сверхзвуковой скорости.
