Сверхзвуковые самолеты

Цихош Эдмунд

– 23.09. ХВ-70А фирмы «Норт Америкен». Самолет выполнен по схеме «бесхвостка» с дополнительным передним де- стабилизатором, плоскости которого оборудованы закрылками. Концевые части консолей крыла во время полета отклоняются вниз от горизонтального положения. Форма и конструкция планера позволяют использовать носовой скачок уплотнения при сверхзвуковом полете для создания дополнительной подъемной силы. Силовая установка состоит из шести двигателей. Специальная электрическая система обеспечивает гашение вибраций по всем трем осям путем соответствующего отклонения рулей управления и автоматической загрузки штурвала в зависимости от условий полета.

– 27.09. TSR.2 фирмы «Бритиш эркрафт».

На самолете применено треугольное крыло с отогнутыми вниз концевыми частями. Горизонтальное оперение-управляемое, двойного действия, с системой сдува пограничного слоя. Передняя стойка шасси выполнена выдвижной с целью увеличения угла атаки при взлете. Планер самолета безопасен во время аварии (сконструирован в соответствии с требованиями fail-safe).

– 21.12. F-111 фирмы «Дженерал дайнемикс». Двухдвигательный высоко- план с крылом изменяемой геометрии. Регулировка положения консолей крыла осуществляется вручную. Крыло оборудовано предкрылками, закрылками (по всему размаху) и интерцепторами. Кроме того, на крыле имеются поворотные узлы крепления внешних подвесок, кинематически связанные с механизмом поворота крыла. Силовая установка самолета состоит из двух турбовентиляторных двигателей. Для спасения экипажа предусмотрена отделяемая герметизированная кабина класса 0-0, являющаяся модулем носовой части фюзеляжа.

1966-23.12. «Мираж» F-1 фирмы «Дассо». На самолете применена электрическая система управления интерцепторами.

1967-8.02. «Вигген» фирмы «SAAB-Скания». Самолет выполнен с треугольными крыльями по схеме «тандем». В хвостовой части основного крыла расположены элевоны. Дополнительное переднее крыло оборудовано закрылками с системой сдува пограничного слоя. На самолете применена силовая установка с реверсированием тяги.

– 9.07. Истребитель конструкции А. И. Микояна. Одноместный, однодвигательный самолет с крылом изменяемой геометрии, имеющим уступ передней кромки. Самолет оборудован складывающимся подфюзеляжным килем.

– 9.07. Истребитель конструкции А. И. Микояна. Самолет классической схемы с укороченным разбегом и пробегом. Силовая установка состоит из одного маршевого двигателя и многодвигательной системы вертикальной тяги.

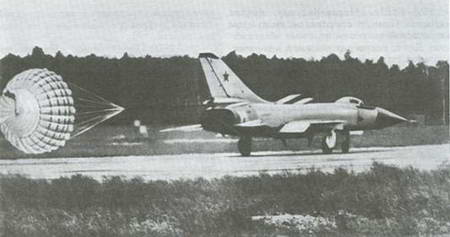

Рис. 1.80. Советский самолет укороченного разбега и пробега с дополнительными двигателями вертикальной тяги, показанный на воздушном параде в 1967 г.

– 9.07. Истребитель конструкции П. О. Сухого. Самолет с укороченным разбегом и пробегом. Использована двухдви- гательная система вертикальной тяги.

– 9.07. Истребитель конструкции П. О. Сухого. Среднеплан с крылом изменяемой геометрии. Поперечное управление самолетом осуществляется с помощью элеронов.

1968-31.12. Ту-144 конструкции А.Н. Туполева. Пассажирский самолет. Главные стойки шасси снабжены 12-колесными тележками. На самолете применено оживальное низкорасположенное крыло с наплывом, изготовленное с применением профилей сложной формы. Другой особенностью самолета является использование на нем цельного отклоняемого при взлете и посадке (для улучшения обзора) носового обтекателя. Для повышения продольной устойчивости при полетах с дозвуковыми скоростями и большими углами атаки применено переднее убираемое крыло, расположенное на верхней части фюзеляжа позади кабины экипажа. Четыре турбореактивных двигателя с форсажными камерами располагаются в двух спаренных мотогондолах под фюзеляжем.

1969 – 29.5. «Мираж-Милан» фирмы «Дассо». Самолет оборудован убираемыми несущими поверхностями

типа «усы» в передней части фюзеляжа.

1970-21.12. «Томкэт» F-14 фирмы «Грумман». Самолет с изменяемой (автоматически или вручную) геометрией крыла. На неповоротной части крыла расположены убираемые автоматически или вручную дестабилизаторы. Кабина экипажа двухместная (кресло пилота-слева, а штурмана-справа от продольной плоскости симметрии самолета).

1971-9.03. «Крусейдер» F-8 фирмы «LTV Аэроспейс» (рис. 1.76). Модификация самолета, предназначенная для исследований сверхкритического крыла.

1972 – 29.04. F-4 фирмы «Макдоннел-Дуглас». Модификация самолета, отличающаяся применением электродистанционной системы управления в качестве основной, а механической-как аварийной.

– 27.07. «Игл» F-15 фирмы «Макдоннел-Дуглас». Отличительной особенностью самолета является наличие уступа передней кромки стабилизатора.

– (?). F-8 фирмы «LTV Аэроспейс». Модификация самолета с электродистанционной системой управления без аварийной механической.

Рис. 1.81. YF-17 фирмы «Нортроп».

Рис. 1.82. YF-16CCY фирмы «Дженерал дайнемикс».

1974-2.02. YF-16 фирмы «Дженерал дайнемикс». На самолете применены много- лонжеронное крыло с наплывом и электродистанционная система управления. Обычные ручка управления или штурвал отсутствуют. Вместо них использована рукоятка, расположенная на правом подлокотнике катапультируемого кресла пилота. Самолет оборудован дифференциальным стабилизатором, зависающими элеронами и носовыми щитками. Положение щитков регулируется системой управления. Планер модульной конструкции.

– 29.04. F-4CCV фирмы «Макдоннел- Дуглас» (модификация). Самолет выполнен по классической схеме с дополнительным передним горизонтальным оперением и подфюзеляжным килем. Оба элемента переднего оперения включены в систему управления самолетом в соответствии с принципами управления объектом с шестью степенями свободы (дополнительное перемещение вверх-вниз и в стороны без изменения положения фюзеляжа).

– 9.06. YF-17 фирмы «Нортроп» (рис. 1.81). Управление самолетом осуществляется с помощью носовых щитков, закрылков, элеронов, дифференциального управляемого стабилизатора и рулей направления, расположенных на разнесенном двойном вертикальном оперении. Самолет оборудован горизонтальным дестабилизатором, выполненным в виде узкой полосы, опоясывающей носовую часть фюзеляжа. Крыло самолета прямое с наплывом и прифюзеляжными щелями.

– 14.08. «Торнадо» фирмы «Панавиа». Самолет изменяемой геометрии с носовыми щитками на неподвижных при- фюзеляжных частях крыла. Электрическая основная и механическая аварийная системы управления.

– 23.12. В-1 фирмы «Рокуэлл». Самолет выполнен по классической схеме с изменяемой геометрией крыла. Неподвижная прифюзеляжная часть крыла имеет криволинейную переднюю кромку. Силовая установка состоит из четырех двигателей. На самолете имеется активная система гашения изгибных колебаний носовой части фюзеляжа, использующая дополнительные передние стабилизаторы, отклоняемые автоматически в плохих погодных условиях.
