по замкнутой 100-километровой траектории. Подготовленный к полету самолет имел нормальную взлетную массу с полными топливными баками и снятым стартовым ракетным ускорителем. Взлет, разгон и достижение расчетной высоты, а также вираж с отходом на расстояние 75 км для выхода на трассу были произведены без включения форсажной камеры двигателя. Скорость самолета на вираже соответствовала 0,95 М. Затем был включен форсаж и в течение 3 мин на отрезке 80 км самолет был разогнан до скорости 2,06 М. Над измерительной базой самолет набрал высоту 11 280 м, пролетел по прямой, сделал вираж с постоянной перегрузкой в 2,7 и закончил повторный контрольный полет над измерительной базой на высоте 11700 м со скоростью 2,1 М. Траектория полета проходила через 4 контрольных пункта, расположенных в виде ромба. На пунктах измерялись высота, координаты и время прохождения самолета.
Форма трассы обычно задается организатором полетов и может быть, например, треугольной, как это имело место при рекордном полете самолета «Гриффон» II (рис. 1.83).
Количество видов рекордных показателей, регистрируемых ФАИ, для всех летательных аппаратов превышает 100. Ниже (в таблице) представлены почти все виды показателей, по которым регистрируются рекордные результаты полетов сверхзвуковых самолетов. Представленный перечень не имеет официального характера, так как содержит также и те результаты, которые по техническим или формальным причинам не были признаны в качестве официальных рекордов ФАИ. Он является лишь иллюстрацией прогресса сверхзвуковой авиации и заинтересованности конструкторских бюро и авиационных предприятий в рекордных результатах как лучшей рекламе своих изделий.

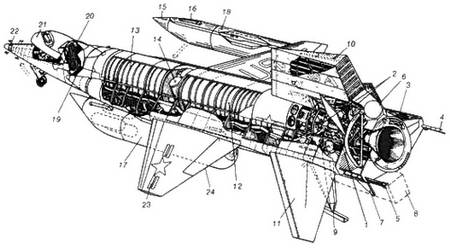

Рис. 1.84. Рекордный самолет Х-15А-2 фирмы «Норт Америкен».
1-ЖРД XLR99-RM-2 с максимальной тягой 25 355 даН; 2-насосы аммиака и жидкого кислорода; 3-четыре резервуара с перекисью водорода; 4-патрубок аварийного слива аммиака; 5-патрубок аварийного слива перекиси водорода; 6-баллоны с гелием; 7-тормозные щитки; 8- сбрасываемый подфюзеляжный киль-лыжа; 9-убираемые стальные лыжи главных стоек шасси; 10-киль; 11 – плоскость горизонтального управляемого дифференциального стабилизатора; 72-основной бак жидкого аммиака; 13-основной бак жидкого кислорода; 14 -бак жидкого водорода; 15-отсек парашюта топливной системы; 16-тормозной двигатель топливной системы; 7 7-до- полнительный бак жидкого кислорода; IS-дополнительный бак жидкого аммиака; 19-отсек исследовательского оборудования; 20 -катапультируемое сиденье пилота; 21 -монолитный фонарь кабины; 22-четыре пары сопел реактивной системы управления по курсу и тангажу; 23-сопла реактивной системы управления креном; 24-закрылки.
Рис. 1.85. «Виджилент» А-5 (старое название A3J-1) фирмы «Норт Америкен».
Рис. 1.86. «Игл» TF-15A фирмы «Макдоннел- Дуглас».
Список содержит 132 рекордных достижения (не включены рекорды околозвуковых самолетов «Джетстар» и XF4D-1; результаты, достигнутые последним самолетом, отнесены к сверхзвуковому самолету F5D-1, представляющему собой модернизированный вариант XF4D-1), полученные пилотами четырех стран (74-США, 45 – СССР, 12 – Франция, 1 – Великобритания) на 23 типах самолетов 13 авиационных фирм.
Среди конструкторских бюро и авиационных фирм, выпускающих самолеты- рекордсмены, лидируют: КБ им. А. И. Микояна (37 рекордов), «Макдоннел» (25 рекордов), «Локхид» (27 рекордов). Среди типов самолетов настоящим рекордсменом следует считать самолет, представленный в перечне под обозначениями Е-266, Е-266М. На самолетах этого типа было установлено 25 рекордов, благодаря чему он превзошел по количеству рекордных достижений американские самолеты F-104 (17 рекордов) и F4H-1F (14 рекордов). Эти данные не только подтверждают ведущую роль СССР (12 женских и 10 мужских рекордов) и США (1 женский и 14 мужских) в развитии сверхзвуковой авиации, но и свидетельствует о характерной трактовке проблемы рекордных достижений за последние три десятилетия развития сверхзвуковой авиации. Из этого перечня следует, что рекорды были установлены на самолетах 23 типов (не считая модификаций),
Представленный перечень не охватывает рекордных данных по скорости при полетах на признанных пассажирских трассах. Одним из такого рода рекордов, утвержденным ФАИ, был перелет самолета В-58А по трассе Токио-Лондон протяженностью 12919 км. Самолет преодолел это расстояние за 8 ч 35 мин со средней скоростью 1509 км/ч. Этот перелет представляет собой характерный пример условий, в которых совершаются длительные полеты со сверхзвуковыми скоростями, а также их влияния на летные характеристики самолета. Рекордный полет был начат со скоростью 2,0 М. При этом температура обшивки самолета на некоторых участках достигала 300°С, что создавало помехи в работе навигационного оборудования. В связи с этим оказалось необходимым снижение скорости до 0,9 ? и продолжение полета с этой скоростью в течение некоторого промежутка времени. После уменьшения скорости конструкция самолета остывала, и нормальная работа оборудования восстанавливалась, что позволяло снова увеличить скорость до 2,0 М. Полет проходил с таким периодическим изменением режимов на высотах 14326-18 288 м, причем на высокоскоростном режиме расход топлива составлял 22679-27 215 кг/ч, а на низкоскоростном-4989-5443 кг/ч. Во время полета пятикратно осуществлялась дозаправка самолета топливом.
Дата
Пилот
Тип самолета, фирма
Результат
1. Абсолютная высота полета, м
1949
– /-
«Белл»
21383
31.08.1953
М. Карл
D-558-II, «Дуглас»
25 386
28.05.1954
К. Мюррей
Х-1 А, «Белл»
28 651
09.1956
И. Кинхлоэ
Х-2, «Белл»
38 430
12.08.1960
И. Кинхлоэ
Х-15А, «Норт Америкен»
41 605
31.03.1961
И. Кинхлоэ
То же
50300
31.04.1962
И. Кинхлоэ
» »
77 720
17.07.1962
Р. Уайт
» »
95935
22.08.1963
Д. Уолкер
» »
107960
2. Максимальная скорость в горизонтальном полете, км/ч (М)
14.10.1947
Ч. Егер
Х-1, «Белл»
(1,05)
1948
Ч. Егер
То же
1556
08.1951
В. Бриджмен
D-558-II, «Дуглас»
1980 (1,875)
10.1953
В. Бриджмен
То же
2040 (1,96)
21.11.1953
С. Кроссфилд
» »
2120 (2,01)
12.12.1953
Ч. Егер
Х-1 А, «Белл»
2655 (2,51)
23.07.1956
Ф. Иверст
Х-2, «Белл»
3050
27.09.1956
М. Апт
То же
3360
4.08.1960
М. Апт
Х-15А, «Норт Америкен»
3514
7.03.1961
М. Апт
То же
4264
21.04.1961
М. Апт
» »
5033
12.09.1961
М. Апт
