Двигательная установка. Во всех модификациях самолета использован четырехкамерный ЖРД XLR-11-RM-5 фирмы «Риэкшн моторз» тягой 26,69 кН (2722 кГ). Система управления двигателем позволяет включать в работу любое число камер (от одной до всех четырех), каждая из которых развивает максимальную тягу 6,67 кН (680,5 кГ). Топливо (спирт и жидкий кислород) находится в баках, размещенных соответственно за узлами крепления крыла и перед ними. В проекте предусматривалось, что топливо будет подаваться к двигателю с помощью насосов, однако в самолете Х-1 была применена вытеснительная система подачи, поскольку насосы с необходимыми характеристиками своевременно разработать не удалось. Вытеснительная система состояла из 12 сферических баллонов с азотом, что значительно увеличило собственную массу самолета. В целях уменьшения взлетной массы количество топлива ограничили до 2310 кг, что повлекло за собой сокращение времени работы

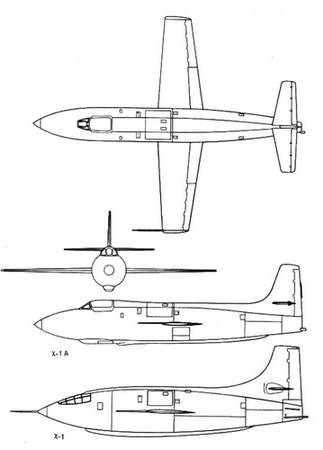

Рис. 2.2. Проекции экспериментальных самолетов Х-1 и Х-1 А.

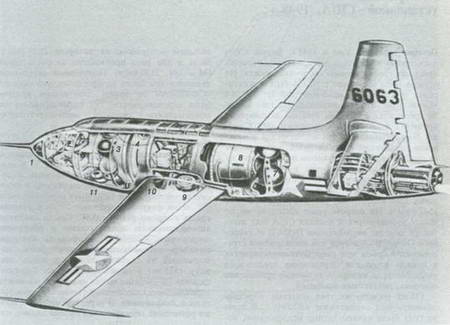

Рис. 2.3. Компоновочная схема экспериментального самолета Х-1.
1-баллон с азотом; 2-кабина пилота; 3-семь баллонов с азотом; 4-бак с жидким кислородом емкостью 1200 л; 5-исследовательское оборудование; 6-ЖРД; 7-два баллона с азотом; 8-бак со спиртом емкостью 1160 л; 9-колеса главных стоек шасси; 10-баллоны с азотом; 11 -колеса передней стойки шасси.
«Скайрокет» D-558-II фирмы «Дуглас»-одноместный экспериментальный самолет с комбинированной двигательной установкой – США, 1948 г.
История создания. Уже в 1945 г. фирма «Дуглас» начала заниматься исследованием явлений, присущих сверхзвуковым скоростям полета. На первом этапе совместно с NACA был спроектирован и изготовлен опытный самолет D-558-I «Скайстрик». Это был типичный для того времени среднеплан с прямым крылом ламинарного профиля с относительной толщиной 10%. Самолет был предназначен для исследования и измерения аэродинамических нагрузок, действующих на самолет при околозвуковом полете, поскольку измерение таких нагрузок в аэродинамической трубе оказалось в то время еще невозможным. 25.08.1947 г. на самолете D-558-I был установлен абсолютный рекорд скорости полета 1047,5 км/ч. На втором этапе исследований по заказу военно-морской авиации США был изготовлен самолет модификации D-558-II «Скайрокет». Он предназначался для исследования стреловидного крыла при сверхзвуковых скоростях и прежде всего для определения предельного числа Маха, до которого возможно применение обычных, дозвуковых профилей.
Облет первого из трех опытных образцов самолета был осуществлен 4.02.1948 г. В этом же году были начаты летные исследования, которые на начальном этапе включали определение устойчивости и управляемости самолета при околозвуковых скоростях без использования двигательной установки. На следующем этапе исследований проводились полеты в более широком диапазоне чисел Маха. Во время их проведения были собраны ценные аэродинамические данные, характеризующие, в частности, сопротивление самолета, максимальную подъемную силу, критические режимы по скорости и углам атаки, изменение устойчивости и управляемости. Были также получены сведения о распределении давления по поверхности самолета, усилиях в системе управления, распределении напряжений в конструкции, температуре обшивки, а также скорости, при которых наступает бафтинг оперения. На заключительном этапе работ один из самолетов был реконструирован для исследований влияния наружных подвесок (бомб, топливных баков и т.п.) при сверхзвуковом полете.
В процессе проведенных исследований были зарегистрированы следующие максимальные скорости и высоты полетов: в мае 1949 г. была достигнута скорость 1170 км/ч (М = 1,05) на высоте 7600 м; в августе 1951 г. была достигнута высота 20 800 м и скорость 1980 км/ч (М = 1,875); в августе 1953 г.-высота 25386, а в октябре – скорость 2040 км/ч (М = 1,96). Самолет D-558-II был первым пилотируемым летательным аппаратом, на котором 21.11.1953 г. была в два раза превзойдена скорость звука (М = 2,01, 2120 км/ч). Полученные результаты являются тем более интересными,
Описание самолета. «Скайрокет» представляет собой среднеплан со стреловидным крылом, имеющим отрицательное поперечное V. В конструкции крыла использованы обычные дозвуковые профили с закругленным носком и относительной толщиной 10%. Угол стреловидности (по линии фокусов) составляет 35°, а удлинение крыла выбрано равным 3,57. Крыло снабжено автоматическими предкрылками и обычными элеронами с весовой балансировкой. Фюзеляж самолета полумонококовой конструкции, выполненный из сплавов алюминия, имеет диаметр 1525 мм в миделевом сечении. Горизонтальное и вертикальное оперение самолета стреловидное, классической схемы, с рулями высоты и направления. В передней части фюзеляжа размещена герметическая кабина пилота, которая в аварийных ситуациях отделяется от самолета (вместе с носовой частью фюзеляжа). В целях уменьшения сопротивления фонарь кабины на первом летном образце самолета вписывался в контур фюзеляжа. Однако при этом видимость из кабины оказалась недостаточной, вследствие чего фонарь был реконструирован в обычный (типовой), состоящий из выступающего козырька и обтекателя. Обшивка фюзеляжа выполнена преимущественно из магниевых сплавов. Трехопорное (трехстоечное) шасси убирается в фюзеляж.
Рис. 2.4. Экспериментальный самолет D-558 с работающими ракетными ускорителями в полете.
Рис. 2.5. Модифицированный опытный образец D-558-II.

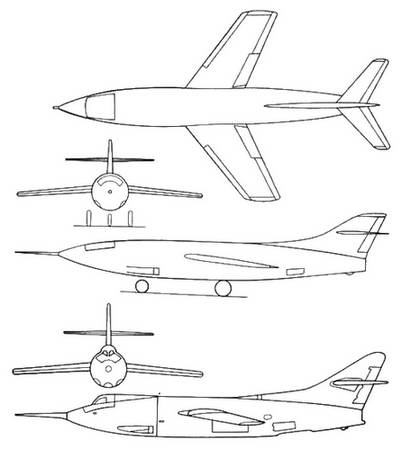

Рис. 2.6. Проекции экспериментального самолета «Скайрокет» D-558-II.
В целях измерения характеристик полета и состояния конструкции самолет был оснащен измерительным оборудованием общей массой 2830 кг. Кроме того, использовались специальные манометры, измеряющие давление в 400 точках поверхности крыла и оперения, а также 904 тензодатчика для измерения сил в системе управления и напряжений в элементах планера. Результаты измерений и показания приборов автоматически регистрировались осциллографом и пятью кинокамерами.
Двигательная установка. На самолете используется комбинированная двигательная установка, состоящая из турбореактивного двигателя J-34 (W24C) фирмы «Вестингауз» со статической тягой 13,34 кН (1360 кГ) и жидкостного ракетного двигателя 6000С фирмы «Риэкшн моторз» с четырьмя камерами сгорания тягой 6,67 кН каждая (полная тяга 26,67 кН примерно постоянна на всех высотах). Турбореактивный двигатель обеспечивает взлет, полет в области околозвуковых скоростей и посадку, а ракетный двигатель предназначается исключительно для увеличения тяги при проведении исследований в области сверхзвуковых скоростей в течение нескольких минут. Для достижения рекордных скоростей полета в 1951 г. на одном из этих самолетов вместо ТРД был установлен топливный бак, позволивший в два раза увеличить время работы жидкостного ракетного двигателя.
Турбореактивный двигатель располагается в средней части фюзеляжа, а ракетный-в хвостовой. Боковые воздухозаборники установлены в нижней передней части фюзеляжа, а два выхлопных сопла-в его нижней части, за задней кромкой крыла. При полете на ТРД сопла ракетного двигателя закрываются специальным конусообразным обтекателем, представляющим собой хвостовую часть фюзеляжа. Взлет самолета осуществляется с помощью двух стартовых твердотопливных ускорителей, установленных по бокам фюзеляжа и сбрасываемых после сгорания топлива. Для полета на высоте около 10 500 м в качестве носителя использовался тяжелый бомбардировщик В-29.
Размах крыла, м 7,62
Угол стреловидности, ° 35
Длина, м 13,8
Высота, м 3,5
Площадь несущей поверхности, м2 16,26
Нормальная взлетная масса, кг 9000
Удельная нагрузка на крыло, кг/м2 553
Отношение массы самолета к тяге, кг/даН
– без ракетного двигателя 6,73
– с ракетным двигателем 2,24
Максимальное число Маха 2,01
