Вооружение. Вооружение самолета состоит из 6 управляемых ракет «Фолкон» GAR-1, размещенных внутри фюзеляжа в отсеке, расположенном непосредственно за нишей уборки передней стойки шасси. Ракеты «Фолкон» имеют устройства, позволяющие выдвигать их из фюзеляжа. В самолете имеются также контейнеры с НУРС, которые размещаются в обтекателях, закрывающих отсек управляемых ракет. Кроме того, самолет может нести ракеты «Фолкон» на наружной подвеске (под крылом и фюзеляжем).

Летно-технические данные F-102A

.Размах крыла, м 11,62

Длина, м 20,81

Высота, м 4,46

Площадь

несущей поверхности, м2 61,45

Взлетная масса (ном./макс.), кг 12950/14500

Максимальная посадочная масса, кг 14000

Удельная нагрузка на крыло (ном./макс.), кг/м2 211/236

Удельная нагрузка на крыло при посадке, кг/м2 228

Отношение массы самолета (ном./макс.) к тяге двигателя (при форсировании), кг/даН 1,94/2,17

Максимальное число Маха 1,25

Максимальная скорость на высоте 12200 м, км/ч 1328

Максимальная скорость у поверхности земли, км/ч 1190

Полетная скорость с подвесками, км/ч 1014

Посадочная скорость, км/ч 240

Вертикальная скорость, м/с 61

Практический потолок, м 16 500

Перегоночная дальность, км 2172

Радиус действия (ном./макс.), км 540/800

Длительность полета, ч 2,5

«Жерфо» фирмы «Нор авиасьон»-одноместный истребитель- перехватчик – Франция, 1954 г.

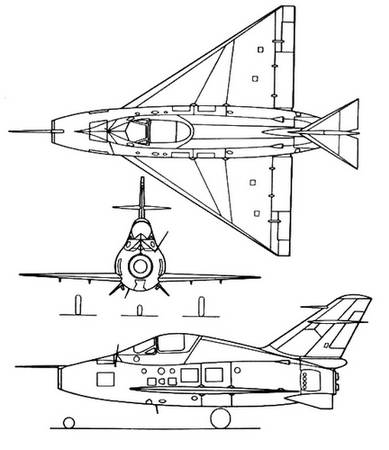

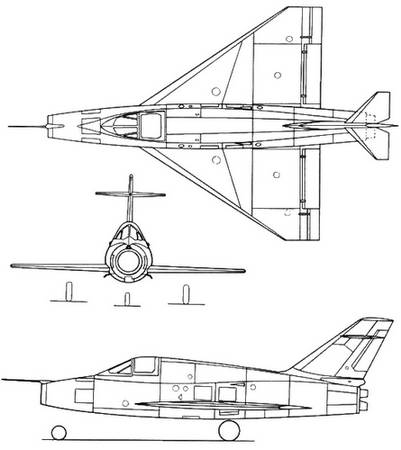

Рис. 2.23. Опытный образец истребителя-перехватчика «Жерфо» II.

История создания. К проектированию первого во Франции сверхзвукового самолета с турбореактивным двигателем фирма SFECMAS 1* приступила в 1952 г. В процессе разработки самолета «Жерфо», кроме обычных испытаний модели в аэродинамической трубе, проводились также исследования опытных планеров «Арсеналь» Ars. 1301 и Ars. 2301, соответственно с треугольным и стреловидным крылом. Первый опытный образец самолета NORD 1402 «Жерфо» IA был построен в 1953 г.; испытательный облет его совершен 15.01.1954 г. На этом самолете 3 августа 1954 г. впервые в Западной Европе была превышена скорость звука в горизонтальном полете.

После окончания первой стадии исследований на самолете было установлено новое крыло с увеличенным на 1 м размахом, а двигатель «Атар» 101С без форсажной камеры был заменен двигателем «Атар» 101D с форсажной камерой. В январе 1955 г. начались летные испытания самолета, названного «Жерфо» IB. В 1954 г. были начаты проработки боевого варианта этого самолета, который получил обозначение «Нор 1405» «Жерфо» II и был испытан в начале 1956 г. В феврале 1957 г. на этом самолете была достигнута рекордная скорость подъема на высоту 15 000 м (с 3000 м). Несмотря на великолепную управляемость в области околозвуковых скоростей и высокую скороподъемность, самолет так и не вышел из стадии экспериментального образца.

Описание самолета. «Жерфо» является однодвигательным низкопланом классической схемы с треугольным крылом, имеющим угол стреловидности по передней кромке 57°30' и выполненным с применением профилей NACA 6500А относительной толщины 5,5%. Конструкция крыла-двух лонжеронная (первый лонжерон расположен под

углом 28° относительно поперечной оси, второй – под углом 6° к ней). Принятое решение использовать прямой воздушный канал в осевой части самолета с целью улучшения условий работы двигателя и обеспечения возможности его легкой замены привело к тому, что фюзеляж самолета приобрел специфическую форму, связанную с необходимостью размещения кабины пилота и топливных баков в специальной надстройке, расположенной над зеркально-симметричной нижней частью. Над выходным соплом размещен отсек тормозного парашюта. Фонарь кабины пилота имеет неподвижную переднюю часть и открываемый вверх и назад обтекатель. Управление самолетом осуществляется с помощью элеронов, расположенных по всему размаху крыла, управляемого стабилизатора и руля направления, размещенного на нормальном вертикальном оперении. Шасси -трехстоечное, с одинарными колесами. Передняя стойка убирается назад, в фюзеляж, а главные-в околофюзеляжную часть крыла.

С целью улучшения путевой устойчивости, а также для предохранения выходного сопла двигателя от повреждений при взлете и посадке на опытных образцах «Жерфо» I были использованы два подфюзеляжных киля, установленные с углом развала 120°. При проектировании «Жерфо» II была в основном сохранена схема самолета «Жерфо» I, однако около 80% конструктивных элементов и узлов было модифицировано. В частности, был удлинен фюзеляж, кабина пилота перемещена вперед, уменьшено удлинение крыла, применен регулируемый воздухозаборник и т.п.

Двигательная установка. В опытных образцах самолета IA и IB применены турбореактивные двигатели «Атар» фирмы SNECMA соответственно типа 101С без форсажной камеры с тягой 27,65 кН (2820 кГ) и типа 101D с форсажной камерой. В самолете «Жерфо» II использован двигатель «Атар» 101G тягой 33,34 кН (3400 кГ) без форсирования и 43,15 кН (4400 кГ) с форсированием. Топливные баки емкостью 850 л размещались только в фюзеляже.

1* Французское опытно-конструкторское объединение SFECMAS организовано в 1952 г. на базе фирмы «Арсеналь де л'аэронотик»; в 1954 г. объединилось с фирмой «Нор».
