Оперение самолета-стреловидное, состоит из управляемого стабилизатора и киля с рулем направления. Плоскости стабилизатора установлены с положительным углом поперечного V 5°. Отклонение руля направления и элеронов осуществляется с помощью сдвоенных гидроусилителей; аварийное питание гидравлической системы обеспечивается специальной воздушной турбиной, приводимой в движение внешним воздушным потоком.
Шасси – трехстоечное, с одинарными колесами малого диаметра, убирается в фюзеляж. Колесо передней стойки шасси крепится к балке- амортизатору при помощи вильчатого рычага, а колеса главных стоек имеют непосредственное крепление. Пневматики колес – бескамерные, тормоза – дисковые.
Двигательная установка. На двух опытных образцах и первых серийных самолетах F-8A устанавливались турбореактивные двигатели J57-P-12 фирмы «Пратт-Уитни» тягой 57,83 кН (5897 кГ) без форсирования и 71,17 кН (7257
Емкость внутренних баков, находящихся в крыле, центральной части фюзеляжа и передней части двигательного отсека, составляет 5300 л. Кроме того, в самолетах модификаций F-8D и NTF-8A запас топлива может быть увеличен за счет использования двух дополнительных подкрыльных баков емкостью 1136 л каждый. Все самолеты были оснащены оборудованием, обеспечивающим дозаправку топливом во время полета. В модификациях F-8A и RF-8A шарнирный телескопический топливоприемник после выдвижения из фюзеляжа располагался на высоте фонаря кабины, а в остальных модификациях он размещается с левой стороны фюзеляжа (за кабиной) и закрывается эллиптическим обтекателем.

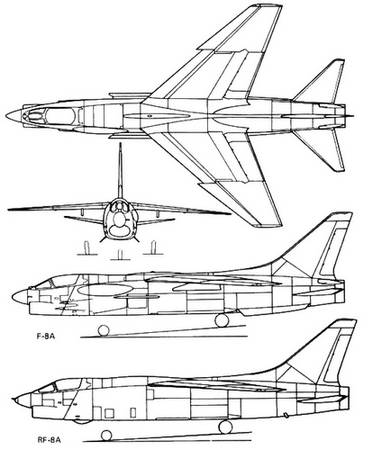

Рис. 2.46. Проекции многоцелевого истребителя «Крусейдер» F-8.
Вооружение. Вооружение самолета состоит из двух спаренных 20-мм пушек типа «Кольт», установленных в передней части фюзеляжа (с боезапасом 84 или 144 снаряда на ствол), и 2 или 4 ракет типа «Сайдуиндер» с инфракрасной головкой самонаведения, закрепляемых на фюзеляжных пилонах. Во французской модификации самолета вооружение может быть пополнено ракетами класса воздух-воздух «Матра» R.530. Несмотря на то что основным оружием во время перехвата являются ракеты «Сайдуиндер», самолеты модификаций F-8A, В и С дополнительно оснащались автоматически выдвигаемым из отсека боеприпасов в центральной нижней части фюзеляжа контейнером на 32 неуправляемых снаряда калибра 70 мм. Переоборудование самолетов модификации F-8E для уничтожения наземных целей сводилось к возможности замены ракет «Сайдуиндер» на «Зу- ни» и к монтажу двух дополнительных подкрыльных пилонов при одновременном сохранении вооружения, необходимого для выполнения задач перехвата. На каждом из этих пилонов можно крепить ракеты «Булпап» или «Страйк», бомбы (6 ? 113, 4 ? 226, 2 ? 453, 1 ? 907 кг) или дополнительный топливный бак емкостью 1136 л.
Размах крыла, м 10,87 10,73
Длина, м 16,54 16,54
Высота, м 4,80 4,80
Площадь несущей поверхности, м2 34,84 32,50
Масса пустого самолета, кг 7485
Взлетная масса (ном./ /макс.), кг 9800/ 12 500/ /12000 /15 420
Грузоподъемность, кг … 5400
Количество топлива в баках (внутр./внешн.), л 5300/2270 5300/3400
Удельная нагрузка на крыло (ном./макс.), кг/м2 240/344 385/475
Отношение массы самолета (ном./макс.) к тяге при форсировании, кг/даН 1,36/1,67 1,56/1,93
Максимальная скорость на высоте 12200 м, км/ч 1600 2093
Максимальная скорость у поверхности земли, км/ч … 1200
Посадочная скорость, км/ч 185
Взлетная скорость, км/ч 152
Практический потолок, м 16750
Дальность (ном./макс.), км 1600/2200 2250/2750
«Гриффон» фирмы «Нор авиасьон» – одноместный истребитель- перехватчик – Франция, 1955 г.
История создания. Работы по созданию самолета начались в 1953 г., а испытание первого летного образца было проведено уже 20 сентября 1955 г. (этот экземпляр самолета имел обозначение 1500-01 «Гриффон» I). Его окончательная конструкция была выбрана в результате многочисленных испытаний опытного планера «Арсеналы) 1301, разработанного конструктором Ж. Гальтье. Самолет 1500-01 был оснащен турбореактивным двигателем «Атар» 101F с форсажной камерой
Рис. 2.47. Истребители-перехватчики «Гриффон» I (а) и «Гриффон» II (б).
Описание самолета. «Гриффон» представляет собой построенный по схеме «бесхвостка» одноместный среднеплан с треугольным крылом и дополнительной дестабилизирующей поверхностью, расположенной в передней части фюзеляжа. Крыло с углом стреловидности передней кромки 60° и удлинением 2,05 изготовлено с применением симметричных профилей относительной толщиной 4,5% и оснащено расположенными вблизи корневых сечений крыла элевонами. Размещение элевонов около фюзеляжа было продиктовано тем, что при больших углах атаки (соответствующих посадке) на концах треугольного крыла происходит интенсивный отрыв потока, что снижает эффективность управляющих поверхностей. Конструкция крыльев – двухлонжеронная, причем оси лонжеронов перпендикулярны плоскости симметрии самолета. Концы лонжеронов соединены наклонной продольной стенкой, к которой крепится носок крыла. Ориентированные по направлению потока нервюры соединены со стенками лонжеронов и стрингерами, обеспечивающими необходимую жесткость обшивки, толщина которой меняется вдоль размаха. Крыло разъемной конструкции соединяется с фюзеляжем в местах расположения силовых шпангоутов. Концевые части крыла и элевоны имеют многослойную обшивку. Как и весь планер самолета, крыло выполнено из алюминиевого сплава и рассчитано на перегрузку 9,75.
Перед крылом (несколько выше его плоскости, вдоль продольной оси передней части фюзеляжа) находятся неподвижные, малого размера, треугольные несущие плоскости с углом стреловидности передней кромки 65°, размахом 2,57 м и площадью 1,5 м2 . Эти плоскости выполняют две функции. При малых скоростях полета они работают как отклоняющие воздушный поток предкрылки, а при больших- преимущественно сверхзвуковых – компенсируют перемещение центра давления крыла назад, создавая при этом дополнительную подъемную силу спереди. Вследствие этого при переходе от дозвуковых скоростей полета к сверхзвуковым уменьшается перемещение центра давления самолета назад, а тем самым балансировочное сопротивление и нагружение крыла.

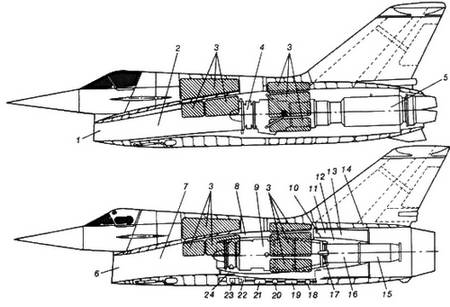

Рис. 2.48. Схема размещения элементов двигательной установки в самолетах «Гриффон» I и «Гриффон» II.
1 – воздухозаборник (площадь входного сечения 0,34 м 2 ); 2-воздушный канал; 3-топливные баки; 4-ТРД «Атар» F; 5-форсажная камера; 6-воздухозаборник (площадь входного сечения 0,68 м 2 ); 7-воздушный канал; 8-кожух двигателя; 9-ТРД «Атар» Е-3; 10-топливные форсунки ПВРД; 11 -стабилизатор пламени; 12-камера сгорания ТРД; 13-камера сгорания ПВРД; 14 -теплоизоляция; 15 -удлинительная труба ТРД; 16-сопло ТРД; 17-форсунки форсажной камеры; 18-топливный клапан ПВРД; /9-регулятор расхода топлива; 20-аварийный клапан; 21-регулятор давления; 22-топливный насос; 23-блок агрегатов ПВРД; 24-привод блока агрегатов от компрессора ТРД.
