Самолет оборудован электронной системой управления огнем, состоящей из радиолокационной станции, вычислителя, индикатора тактической обстановки и инфракрасного указателя целей, расположенного снизу в носовой части фюзеляжа. Ленточного типа парашют имеет диаметр 4,9 м и может использоваться как противоштопорное средство.

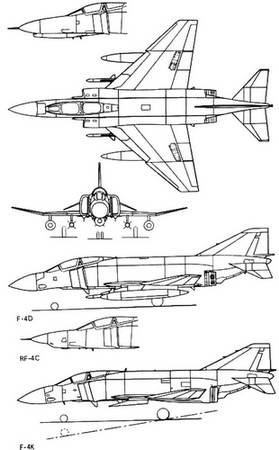

Рис. 2.87. Проекции многоцелевого истребителя «Фантом» II F-4.
Двигательная установка. Самолет оснащен двумя турбореактивными двигателями J79 фирмы «Дженерал электрик» с форсажными камерами. На
Топливо находится в 6 баках, размещенных в центральной части фюзеляжа (над воздушными каналами и двигателями), и в 2 кессон-баках центральной части крыла. Общая емкость топливной системы составляет 7570 л. Кроме того, самолет может нести подвесные баки: два – под крылом (емкостью по 1400 л каждый) и один-под фюзеляжем (емкостью 2270 л). Под воздействием скоростного напора топливо из подвесных баков может подаваться в фюзеляжные баки. «Фантом» снабжен оборудованием для дозаправки в полете (топливоприемник расположен на правой стороне фюзеляжа).
Вооружение. Все вооружение самолета размещается на внешних замках. Основу его составляют 6 ракет с радиолокационным наведением «Сперроу» класса воздух-воздух (4 на под- фюзеляжных замках и 2 на подкрыльных). При использовании в качестве перехватчика «Фантом» несет 4 ракеты «Сперроу» с инфракрасной головкой самонаведения. Кроме ракет «Сперроу», самолет вооружен четырьмя ракетами «Сайдуиндер», подвешиваемыми на подфюзеляжных замках. В модификации истребителя-бомбардировщика «Фантом» способен нести обычное или ядерное вооружение общей массой 7250 кг на пяти замках (3 подфюзеляжных и 2 подкрыльных). Типовую обычную боевую нагрузку составляют 18 бомб по 340 кг, 15 бомб по 310 кг, 11 бомб по 454 кг, 7 дымовых бомб, 11 контейнеров с напалмом емкостью 660 л, 4 ракеты класса воздух-земля «Булпап» или 15 контейнеров неуправляемых ракетных снарядов класса воздух-земля (в любом наборе при заданном ограничении по массе).
В качестве стрелкового вооружения самолета «Фантом» II используются две скорострельные шестиствольные пушки «Вулкан» М-61 фирмы «Дженерал электрик», устанавливаемые в подвесных контейнерах на подкрыльных замках. На самолетах модификации F-4E, F-4EJ и F-4F имеется одна расположенная в передней части фюзеляжа пушка.
Размах крыла, м 11,70 11,77
Длина, м 17,76 19,19
Высота, м 4,96 5,02
Площадь несущей по верхности, м2 49,20 49,20
Масса пустого самолета, кг 12808 13 757
Взлетная масса (ном./макс.), кг 20865/ 18 818/ /24765 /28030
Грузоподъемность, кг 7250 7250
Удельная нагрузка на крыло (ном./макс.), кг/м2 424/503 382/570
Отношение массы самолета (ном./макс.) к тяге при форсировании, кг/даН 1,38/1,63 1,18/1,76
Максимальное число Маха … 2,27
Максимальная скорость, км/ч 2400 2414
Максимальная скорость у земли, км/ч 1300 1464
Посадочная
Вертикальная скорость, м/с … 152
Практический потолок, м 19000 19 685
Дальность полета, км 3700 3184
Радиус действия, км 1450- 1266 1600
Взлетная дистанция (при нормальной массе), м 1525 13694-1792
Посадочная дистанция (при нормальной массе), м … 1704
«Виджилент» А-5 фирмы «Норт Америкен» – двухместный самолет-разведчик палубной авиации-США, 1958 г.
Рис. 2.88. Самолет-разведчик «Виджилент» RA-5C во время посадки на пулубу авианосца.
История создания. В 1955 г. ВМС США объявили конкурс на разработку боевого самолета, пригодного для эксплуатации с тяжелых авианосцев типа «Форрестол» и «Энтерпрайз» и способного выполнять задания с использованием ядерного оружия на сверхзвуковых скоростях полета независимо от погодных условий. В этом конкурсе победу одержала фирма «Норт Америкен», которая 29.06.1956 г. получила заказ на строительство опытных образцов с обозначением YA3J-1 и подготовку к запуску самолета в серийное производство. Облет первого опытного образца самолета, названного «Виджилент», был осуществлен 31.08.1958 г. После летных испытаний командование ВМС США в январе 1959 г. заключило с фирмой контракт на строительство 55 самолетов A3J-1.
Облет серийного образца был совершен в 1960 г., а первые самолеты поступили в воинские подразделения 16.06.1961 г. В декабре 1960 г., после полета на установление рекорда высоты с грузом 1000 кг, новый самолет был признан самой совершенной машиной этого типа, и командование ВМС США срочно приступило к перевооружению им нескольких авианосцев. В 1960-1961 гг. несколько рекордов скорости установил новый самолет-«Фантом» II. Проведенная сравнительная оценка оказалась в пользу второго самолета, который продемонстрировал большую универсальность и более высокую скорость на малых высотах. В результате этого было выпущено лишь небольшое число серийных самолетов «Виджилент» всего трех модификаций. В связи с унификацией системы обозначений самолетов США в 1962 г. самолет A3J был переименован на А-5.
За все время создания самолета были разработаны и запущены в производство следующие модификации:
– штурмовик-бомбардировщик А-5А (ранее обозначался A3J-1; до 1963 г. было изготовлено 2 опытных образца и 57 серийных самолетов) и А-5В (A3J-2, 29.04.1962 г., 20 самолетов);
– разведчик RA-5C (A3J-3P; облет опытного образца YA-5C состоялся 29.04.1962 г., серийного самолета-30.06.1962 г.; всего изготовлено 6 опытных образцов и 71 серийный самолет).
Изменившиеся взгляды военных и отказ от палубных стратегических самолетов привели к тому, что модификацию А-5 стали приспосабливать к выполнению задачи дальнего проникновения. Все самолеты модификации А-5 А и А-5В до января 1968 г. были переоборудованы в самолеты-разведчики RA-5C. Стоимость самолета первой серии А-5А составляла 9 млн. долл. и была связана с затратами на разработку опытного образца. В 1963 г. стоимость самолета была снижена до 6 млн. долл. В общей сложности в 1960-1971 гг. было выпущено 156 самолетов.
