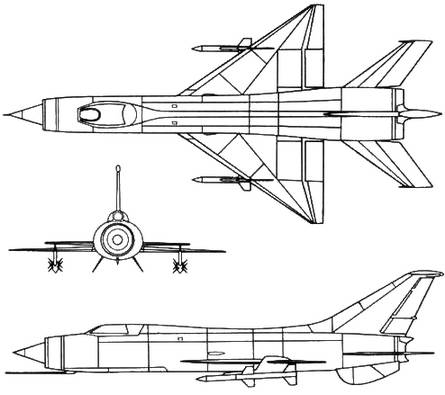

Описание самолета. Е-150 представляет собой свободнонесущий моноплан с треугольным среднерасположенным крылом и стреловидным оперением. Крыло самолета с относительной толщиной профиля ~3,5% и углом стреловидности по передней кромке 60° выполнено по многолонжеронной схеме и имеет обшивку из монолитных фрезерованных панелей. Корневые части крыла оборудованы закрылками, а концевые-элеронами. Приблизительно на половине размаха каждой консоли размещены пилоны с замками крепления боевой нагрузки. При этом конструкция пилонов такова, что они охватывают переднюю кромку крыла, образуя небольшой аэродинамический гребень на верхних поверхностях консолей.
Фюзеляж самолета с круглым сечением в носовой и центральной частях и эллиптическим в хвостовой выполнен в соответствии с правилом площадей. В удлиненной носовой части расположены центральный воздухозаборник, кабина пилота, отсеки оборудования
Самолет снабжен радиолокационной станцией со значительной дальностью обнаружения цели, работающей в режиме обзора и сопровождения. Кроме того, в составе бортовой аппаратуры имелись автопилот, система управления огнем и приемная телекомандная система. С помощью указанных устройств самолет мог осуществлять автоматизированный полет в зону нахождения цели в любых погодных условиях и в любое время суток.
Двигательная установка. Самолет оснащался двумя турбореактивными двигателями, которые располагались рядом в горизонтальной плоскости, в хвостовой части фюзеляжа. Тяга двигателей на форсаже составляла около 73,6 кН (7500 кГ). На самолете использован общий для обоих двигателей лобовой регулируемый воздухозаборник с центральным телом, выполненным в виде подвижного конуса.
Вооружение. Самолет вооружен двумя управляемыми ракетами класса воздух-воздух, которые устанавливаются на подкрыльных пилонах.
«Тэлон» Т-38 фирмы «Нортроп»-двухместный учебно-тренировочный самолет-США, 1959 г.
Рис. 2.92. Учебно-тренировочный самолет Т-38А.
История создания. В 1955 г. фирма «Нортроп» приступила к эскизному проектированию истребителя N-156, однако в связи с объявленным ВВС США конкурсом на разработку сверхзвукового учебно-тренировочного самолета и победой в этом конкурсе фирмы «Нортроп» было отдано предпочтение работам над тренировочной модификацией N-156T. В декабре 1956 г. был получен официальный заказ на строительство трех опытных образцов самолета в рамках системы оружия SS-420L. В июне 1958 г. этот заказ был изменен; речь в нем шла уже о строительстве семи опытных самолетов YT-38. После проведения необходимых дополнительных работ был создан самолет «Тэлон» с армейским обозначением Т-38. Его облет был осуществлен 10 апреля 1959 г. В мае 1960 г. был облетан первый серийный самолет T-38A, а 17 марта 1961 г. первые самолеты поступили на вооружение учебных военно-воздушных подразделений. Первоначально было заказано 744 самолета, однако в конечном итоге к январю 1972 г. их было выпущено 1187 шт. В 1958 г. на базе учебно-тренировочного самолета фирма возобновила разработку истребителя, который с обозначением N-156F (измененным впоследствии на F-5) был облетан 30 июля 1959 г.
Описание самолета. Т-38 представляет собой построенный по классической схеме низкоплан с прямым трапециевидным крылом относительной толщины 4,8% и положительным углом стреловидности передней кромки 24°. Задняя кромка имеет небольшую отрицательную стреловидность. Коэффициент сужения крыла более 2. Крыло-моноблок оснащено элеронами и щелевыми закрылками, отклоняемыми электроприводом в диапазоне 0-44° и блокируемыми в произвольном положении.
Удлиненный фюзеляж выполнен в соответствии с правилом площадей. Контур его плоской нижней части образован тремя дугами. Плоская форма фюзеляжа во взаимодействии с крылом способствует созданию подъемной силы. В передней части фюзеляжа расположены отсек оборудования и кабина экипажа с местами друг за другом. Трехсекционный фонарь кабины состоит из открываемой вверх-вперед передней и вверх-назад средней и задней частей. В центральной части фюзеляжа располагаются топливные баки и два двигателя, расположенные рядом в горизонтальной плоскости. Небольшая длина двигателей позволила применить скошенную линию разъема центральной и хвостовой частей фюзеляжа. На хвостовой части установлен лишь управляемый стабилизатор. Классическое вертикальное оперение с небольшим рулем направления и дефлектором на конце киля крепится с помощью двух узлов к силовым шпангоутам центральной части фюзеляжа. На нижней поверхности этой части фюзеляжа размещены два тормозных щитка, которые могут отклоняться с помощью гидропривода в диапазоне 0-50°. В системе управления использованы бустеры и автоматы загрузки командных рычагов, работающие в зависимости от скорости полета и угла отклонения ручки управления и педалей. Передаточное отношение от органов управления к рулям меняется
Двигательная установка. Первые два опытных образца были оснащены двумя турбореактивными двигателями YJ58-GE-1 фирмы «Дженерал электрик» с форсажными камерами. На последующих опытных экземплярах и серийных самолетах устанавливались двигатели J85-GE-5 тягой 11,12 кН (1134 кГ) без форсирования и 17,12 кН (1746 кГ) с форсированием. Воздухозаборники – боковые, дозвуковые, нерегулируемые, с выдвинутой вперед верхней кромкой. Каждый из двух топливных баков, расположенных в центральной части фюзеляжа, питает, как правило, свой двигатель, однако при необходимости имеется возможность подсоединения любого бака к любому двигателю. Система питания обеспечивает работу двигателей при пикировании или «горке» под углом 90°, в планирующем полете с углом скольжения до 25°, а также, с некоторыми ограничениями, в перевернутом полете.

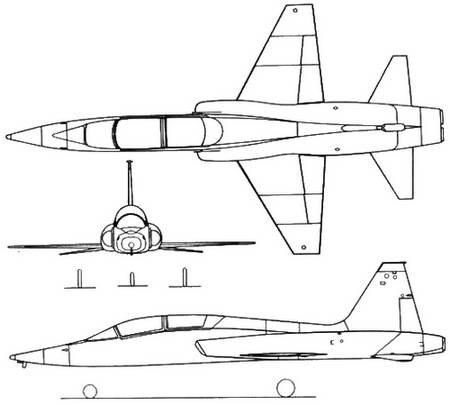

Рис. 2.93. Проекции учебно-тренировочного самолета «Тэлон» Т-38.
Размах крыла, м 7,70
Длина, м 14,13
Высота, м 3,92
Площадь несущей поверхности, м 15,79
Масса пустого самолета, кг 3475
Максимальная взлетная масса, кг 5485
Максимальная посадочная масса, кг 5485
Емкость внутренних топливных баков, л 2206
Максимальная удельная нагрузка на крыло, кг/м2 347
Максимальное отношение массы самолета к форсажной тяге, кг/даН 1,60
Максимальное число Маха 1,23
Максимальная скорость на высоте 11000 м, км/ч 1306
Полетная скорость на высоте 11000 м, км/ч 935
Вертикальная скорость, м/с 152
Практический потолок, м 16 335
Перегоночная дальность, км 1815
Длина разбега, м 756
Взлетная дистанция при максимальной массе, м 1128
Длина пробега, м 930
Посадочная дистанция при максимальной массе, м 1372
«Мираж» IVA фирмы «Дассо» – двухместный бомбардировщик стратегической авиации – Франция, 1959 г.
Рис. 2.94. Стратегический бомбардировщик «Мираж» IVA во время взлета.
История создания. В 1956 г. Франция приступила к разработке собственного ядерного оружия, в результате чего были созданы так называемые ядерные силы устрашения. Первое поколение соответствующих средств было приведено в боевую готовность в середине 1966 г.; в их состав вошли стратегические бомбардировщики «Мираж» IVA (носители атомных бомб) и само- леты-заправщики «Боинг» KC-135F. В конце 70-х годов планировалось заменить их вторым поколением сил устрашения – баллистическими ракетами. Заказ на разработку и строительство опытного образца самолета, способного нести атомную бомбу, фирма «Дассо» получила в апреле 1958 г. Для того чтобы ускорить реализацию программы, в основу нового самолета были заложены аэродинамическая и конструктивная схемы ранее созданного истребителя «Мираж» III при некотором увеличении габаритов и массы и соответствующей замене оборудования. Опытный образец с обозначением «Мираж» IV-01 (два двигателя «Атар» 09В, взлетная масса около 25 000 кг) был построен уже в декабре 1958 г., наземные испытания были проведены в феврале, а облет состоялся 17 июня 1959 г. Во время 33-го полета были достигнуты M = 2,0 и высота 18 000 м. Ввиду хороших летных качеств самолета в 1960 г. были заказаны еще 3 предсерийных образца, первый из которых был облетан 12.10.1961 г., а последний-23.01.1963 г. Серийное производство самолета началось в 1963 г. За период с 1964 по 1967 г. в воинские подразделения поступило 62 самолета «Мираж» IVA (проект модификации В, с большей взлетной массой и новой силовой установкой, так и не был реализован). На опытном образце 01 в 1960 г. был установлен рекорд скорости (1822,0 км/ч) в полете по замкнутому 1000-км маршруту.
Описание самолета. «Мираж» IVA представляет собой свободнонесущий моноплан без горизонтального оперения с тонким среднерасположенным треугольным крылом, имеющим угол стреловидности по передней кромке 60°. Крыло изготовлено с применением профилей относительной толщины 3,8% в корневых частях и 3,2% в концевых частях. Крыло с щелевым уступом передней кромки оснащено независимыми управляющими поверхностями двух типов: элеронами и рулем высоты. Элероны размещены во внешних частях крыла, а руль высоты-в околофюзеляжных. Управление этими поверхностями осуществляется с помощью необратимых гидравлических усилителей. Из-за малой строительной высоты крыла по линии навески элеронов и рулей сервомоторы размещены за его контуром (в профилированных обтекателях). Такого рода конструктивное решение (непосредственное крепление штока плунжера гидроусилителя к управляемой поверхности) является весьма удачным (с точки зрения массы самолета и его эксплуатации) и почти не увеличивает аэродинамического сопротивления самолета. На верхних и нижних поверхностях крыла, в непосредственной близости от передней кромки его околофюзеляжных частей, размещены тормозные щитки.
