Прозрачность однозначно связана с другой физической характеристикой — показателем ослабления.

Мы уже знаем, что при прохождении параллельного пучка света через тонкий слой воды часть фотонов поглотится, а часть рассеется, т. е. изменит направление своего движения. Число поглощенных фотонов равно: N_погл = N_0z, а число рассеянных: N_рас = N₀z, где N₀ — число падающих фотонов, z — толщина слоя, и — соответственно показатели поглощения и […]. Общее число фотонов, потерянных пучком в этом слое, равно сумме поглощенных и рассеянных: N_общ = N_погл + N_рас = ( + )N₀z = N₀z,

где = + . Коэффициент пропорциональности в этой формуле называется показателем ослабления. Он равен сумме показателей поглощения и рассеяния. Величина показателя ослабления зависит от свойств данной среды и является одной из ее физических характеристик. Значения показателя ослабления, так же как и показателей поглощения и рассеяния, даются обычно в обратных метрах (м^{– 1}).

А как изменится световой пучок, пройдя в среде расстояние z? Разобьем это расстояние на совокупность достаточно малых отрезков z, в каждом из которых ослабление будет равно Фz, где Ф — значение светового потока в начале этого отрезка, а затем просуммируем ослабление на всех этих отрезках. Можно показать, что величина светового потока, прошедшего расстояние z в среде, будет равна: Ф_z = Ф₀•е^{– z}, где Ф₀ — его первоначальная величина. Основание степени в этой формуле — число е — называют «натуральным», оно широко используется в высшей математике Число это иррациональное, его приближенное значение — 2,72.

Часто предпочитают иметь дело с обычным десятичным основанием. Наша формула и в этом случае сохраняет свой вид: Ф_z = Ф₀•10^{– 'z}, но здесь уже другой показатель ослабления; его значение в 2,3 раза меньше показателя ослабления (показателя при натуральном основании). Формула Ф_z = Ф₀•10^{– 'z} позволяет нагляднее представить себе физический смысл показателя ослабления: ' — это величина, обратная расстоянию, которое пучок света должен пройти в среде, чтобы ослабиться в 10 раз. Используя полученную формулу, легко найти связь между показателем ослабления и прозрачностью:

И обратно: ' = — lg.

Закон ослабления светового пучка в зависимости от расстояния, пройденного им в среде, был открыт Пьером Бугером. Значение его огромно, оно выходит далеко за рамки фотометрии. Закону Бугера подчиняется ослабление любого прямого потока энергии, будь это рентгеновы или гамма-лучи, электроны, нейтроны или какие-нибудь другие частицы. Тщательные исследования, проведенные академиком С. И. Вавиловым, показали, что закон Бугера справедлив в очень широких пределах изменения интенсивности света от 10^{– 14} до 10⁵ джоуль/сек•м² (т. е. примерно в 10²⁰ раз). Отступления от этого закона удается наблюдать лишь в веществах с очень большими длительностями возбужденных состояний молекул (например, в урановых стеклах), или при необычайно высоких мощностях светового пучка [15] .

15

Получение таких пучков стало возможно с появлением лазеров. Изучать явления подобного рода — задача специального раздела оптики — нелинейной оптики.

Суть закона Бугера заключается в следующем: ослабление света на пути, составленном из нескольких конечных отрезков, равно не сумме, а произведению ослаблений на каждом из этих отрезков (в формуле Бугера этот факт подчеркивается тем, что оптическая длина пути, т. е. произведение показателя ослабления на длину отрезка z, находится в показателе степени).

Принцип действия современных прозрачномеров основан на использовании закона Бугера. В этих приборах измеряется световой поток, прошедший через слой воды определенной толщины (l). Сопоставляя значение этого светового потока с величиной падающего,

легко найти показатель ослабления:

Ф = Ф₀10^{– 'l}, откуда:

Прозрачномеры делятся на две основные группы: приборы, измеряющие прозрачность непосредственно в море (приборы in situ), и приборы для измерения прозрачности в пробах воды на борту корабля или в стационарной лаборатории.

Приборы, входящие в первую группу, предназначены для вертикального зондирования в толще океана или для непрерывной регистрации прозрачности на заданном горизонте во время хода корабля. Первую модель подводного прозрачномера создал в 1922 г. Н. Н. Калитин. Он использовал фотоэлементы с внешним фотоэффектом. Спустя 10 лет, когда появились фотоэлементы с запирающим слоем, в частности селеновые, Г. Петтерссон разработал фотоэлектрический прозрачномер, получивший широкое распространение в океанографических исследованиях. Прозрачномер Петтерссона представлял собой герметическую камеру, в которой помещался источник света — лампочка и приемный фотоэлемент, а также прикрепленное на расстоянии одного метра зеркало. Свет от лампочки, пройдя через линзу, в виде слабо расходящегося пучка выходил в воду и попадал на зеркало, укрепленное на расстоянии одного метра от камеры. Отраженный от зеркала свет возвращался на фотоэлемент.

Петтерссоновский прозрачномер конструктивно был улучшен И. Йозефом. В его измерителе прозрачности имеются две герметичные камеры. В одной из них помещается коллимированный источник света — лампа накаливания с линзой и диафрагмой — и контрольный фотоэлемент. Во второй камере находились конденсорная линза и диафрагма, препятствующая попаданию дневного света на установленный в этой камере приемный фотоэлемент. Между линзой и диафрагмой помещался диск с цветными светофильтрами. Обе камеры жестко соединялись между собой трубой с прорезями, в которую свободно входила морская вода.

Создаваемые в дальнейшем у нас и за рубежом прозрачномеры принципиально не отличались от упомянутых приборов (лишь вместо фотоэлементов стали использоваться фотоумножители). Внешний вид и оптическая схема одного фотоэлектрического прозрачномера (ФПР) представлены на рис. 20 и 21. Конструкция этого прибора и его последующих модификаций разрабатывалась под руководством А. К. Карелина.

Интересные образцы фотоэлектрических прозрачномеров сконструированы Г. Г. Неуйминым и А. Н. Парамоновым. Один из них (МИФП-3) позволяет осуществлять зондирование прозрачности до глубины 2000 м. Если все перечисленные выше прозрачномеры соединялись с лабораторией на борту судна с помощью кабеля, то в МИФП-3 используется телеметрическая или акустическая связь.

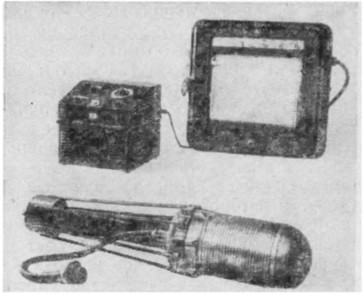

Рис. 20. Внешний вид фотоэлектрического прозрачномера ФПР

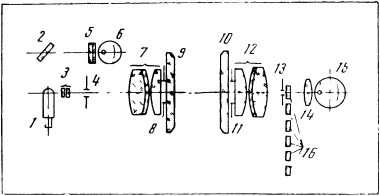

Рис. 21. Оптическая схема измерителя прозрачности

1 — лампа; 2 — зеркало; 3, 7, 12, 14 — линзы; 4, 8, 11, 13 — диафрагмы; 5 — теплозащитное стекло; 6 — опорный фотоэлемент; 9, 10 — защитные иллюминаторы; 15 — измерительный фотоэлемент; 16 — светофильтры

Неуймин разработал также прозрачномер, в котором можно менять длину пути света в воде, или, как говорят, измерительную базу. В этом прозрачномере использован принцип многократного отражения светового луча от системы из трех сферических зеркал одинакового радиуса и кривизны.

Наряду с вертикальным зондированием прозрачности представляет интерес и ее регистрация во время движения корабля. Один из первых вариантов такого прибора создан И. Йозефом в 1946 г. Прибор буксировался за кормой корабля на металлическом тросе и соединялся с лабораторией кабелем. Недостаток же этого метода измерения состоял в том, что прибор «рыскал» и не находился постоянно на заданной глубине.

К. Полевицкий сконструировал буксируемый прозрачномер, жестко связанный с кораблем специальной штангой. В 1952 г. Йозеф для непрерывной регистрации прозрачности использовал шахту в трюме корабля «Гаусс». В нее он поместил простейший прозрачномер. Через отверстие в днище корабля в шахту непрерывно поступала морская вода. С помощью такого устройства Йозеф осуществил обширные исследования в Атлантическом океане и Северном море.
