Рис. 11. Нефелометр Гершуна — Гуревича
Он устанавливается на специальном столе в судовой лаборатории. Так как измерения зачастую приходится вести во время качки, то прибор крепится к столу надежными зажимами. Первоначально предполагалось, что вода в прибор будет подаваться из-за борта по специальному шлангу с помощью насоса, но это оказалось очень трудно выполнить практически. Кроме того, этим путем можно было получить только воду самого поверхностного слоя моря. А как быть, если надо измерить рассеивающую способность воды, допустим, из Марианской впадины в Тихом океане, с глубин, превышающих 10 000 м или, более скромно, 1000–2000 м?
8
Сосуды специальной конструкции, с помощью которых берутся пробы воды определенного объема с любой глубины
Тогда инженер А. С. Сусляев создал несколько типов «чистых» батометров из винипласта (рис. 14), позволяющих взять семилитровую пробу воды с любой глубины океана. В кювету прибора заливается около пяти литров воды, а остальная часть пробы может быть использована для исследования взвеси или других целей.
Рис. 12. Внешний вид спектрогидронефелометра СГН-57
Рис. 13. Схема прибора СГН-57, используемого в качестве нефелометра
1 — оптическое устройство; 2 — источник света; 3 — зеркало; 4 — объектив; 5 — освещенный объем воды, находящийся в поле зрения наблюдателя; 6 — осветитель узла сравнения прибора; 7 — окуляр
Измерения проводятся следующим образом. Оптическое устройство 1 концентрирует свет от лампы 2 в виде параллельного пучка, который, отразившись от зеркала 3 и пройдя через объектив 4, попадает в воду, осветив в ней определенный объем. Этот освещенный объем, естественно, как бы сам становится источником света, имеющим разную яркость в зависимости от того, под каким углом мы на него посмотрим. Наблюдатель, глядя в окуляр 7, выравнивает яркость фотометрических полей, создаваемую освещенным объемом воды и светом от осветителя узла сравнения прибора 6, и по отсчету на специальном барабане определяет яркость рассеянного света. Осветительное устройство жестко соединено с диском, закрывающим кювету прибора. На нем имеются градусные деления. Вращая диск, наблюдатель под различными углами освещает объем воды и измеряет яркость. По результатам измерений строятся графики индикатрисы и вычисляется показатель рассеяния. В приборе установлены также цветные светофильтры для того, чтобы все измерения можно было проводить в разных участках спектра.
В описанных исследованиях есть, однако, элемент искусственности. Пробу воды «вырывают» из родной стихии, переливают в прибор и т. д. Это несколько искажает естественные условия, в которых распространяется свет. Потому в последние годы гидрооптики все чаще измеряют рассеивающие свойства вод, погружая приборы непосредственно в море.
Внешний вид одного из таких приборов представлен на рис. 15. Принцип работы измерителя довольно прост. При измерениях блок осветителя 1 начинает медленно поворачиваться относительно центра рассеивающего объема 3. Перед фотоумножителем 2 при вращении последовательно проходят 12 окошек, прорезанных в лимбе прибора через каждые 10°. Ширина этих прорезей пропорциональна синусу угла, так что измеряемое рассеяние создается постоянным объемом. Как видим, это уже не визуальный, а объективный фотометр, в котором человеческий глаз заменен фотоумножителем.
Ерлов, описывая измерения, проведенные указанным прибором в верхних слоях моря, отмечал, что чувствительность фотоумножителя была столь велика, что наблюдения можно было проводить только
Рис. 14. Гидрооптический батометр конструкции Сусляева

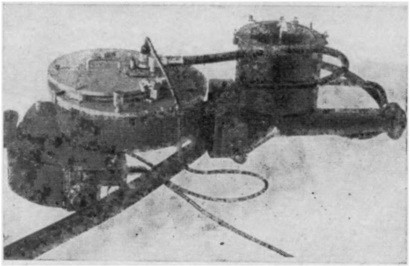

Рис. 15. Внешний вид измерителя рассеяния Ерлова
1 — осветительное устройство; 2 — приемник излучения; 3 — ось вращения
В последнее время для измерения индикатрис рассеяния начали использовать приборы, у которых в качестве источника излучения применяется лазер. Это позволяет упростить оптическую схему прибора и в то же время получить интенсивный, направленный и монохроматический пучок света.
Какой же вид имеют индикатрисы морских вод?
Им присуща остро вытянутая, кинжальная форма (рис. 16, 3), чем они резко отличаются от индикатрисы рэлеевского рассеяния (рис. 16, 1) и индикатрисы рассеяния света в атмосфере (рис. 16, 2). Для практических расчетов индикатрисы рассеяния морских вод удобнее представлять в виде графиков, показанных на рис. 17.
Рис. 16. Сопоставление формы индикатрис рассеяния света при рэлеевском рассеянии 1, в атмосфере 2 и в морской воде 3
Здесь приведено пять индикатрис, измеренных в разных водах как лабораторными приборами 1, 2, так и приборами, погружаемыми в море, 3, 4 и 5. Для удобства сопоставления рассеяние под углом 90° принято за единицу. Мы видим, что характер рассеяния вперед на углах менее 90° у всех вод более или менее схож. Интенсивность света, рассеянного вперед, в тысячи раз больше интенсивности света, рассеянного назад.
Рис. 17. Индикатрисы рассеяния света, измеренные исследователями в разных водах
1 — Хальбарт (1945) — Чезапикский залив; 2 — Козлянинов (1957) — Восточно-Китайское море; 3 — Ерлов (1961) — северо-восточная часть Атлантического океана; 4 — Тайлер (1961) — калифорнийские прибрежные воды; 5 — Дантли (1963) — озеро Виннипесаки
Все предыдущие рассуждения относились к рассеянию в параллельном световом пучке, направленном от какого-либо осветительного устройства.
Процесс рассеяния естественного света, идущего от поверхности моря к его глубинам, несоизмеримо более сложен. Здесь мы имеем дело с многократным рассеянием. Солнечные лучи, проникая в море, в самом поверхностном его слое еще сохраняют вид направленного света. С глубиной каждый «конкретный луч» из-за рассеяния как бы делится на многие лучи, расходящиеся в разных направлениях. Эти лучи вновь делятся, и процесс длится до тех пор, пока свет не станет полностью рассеянным.
Прозрачность моря
От Северного полюса до берегов Антарктиды
Природа морей и океанов на разных широтах различна. При перемещении с севера на юг наряду с другими природными особенностями меняются и оптические свойства морской воды. Даже на глаз можно определить, что синие воды тропиков отличаются своей прозрачностью от зеленоватых вод умеренных широт. Белый диск, погруженный в воду Тихого океана на широте Гавайских, островов, будет еще виден на 40–50 м, а в Беринговом море он исчезнет на глубинах вдвое меньших. Для того чтобы понять, какую роль в прозрачности морей и океанов на разных широтах играют природные факторы, т. е., другими словами, понять планетарную закономерность изменения прозрачности в зависимости от географической зоны, совершим путешествие по меридиану от Северного полюса до экватора.
