Группа конструкторов Загорского оптико-механического завода (под руководством Н. Ф. Шипули и В. И. Рябинина) и инженер лаборатории гидрооптики Института океанологии А. К. Карелин создали хотя и несколько сложный конструктивно, но более совершенный прибор для измерения освещенности в море ФМПО-60 и ряд его последующих модификаций (ФМПО-64 и ЛЮПО).

Прибор ФМПО-64 (рис. 39) имеет вид шара с тремя иллюминаторами, направленными вверх, вниз и под углом 90° к вертикали. Внутри герметической сферы помещен селеновый фотоэлемент, который с помощью небольшого электромоторчика может устанавливаться перед каждым из трех окон. Кроме того, в сфере помещены два диска с наборами цветных и нейтральных светофильтров, которые (также с помощью моторчиков) выставляются в нужном положении между

иллюминатором и фотоэлементом. Такое устройство позволяет по мере погружения прибора в глубь моря менять плотность ослабителей света (нейтральных светофильтров), что предохраняет селен от больших засветок. В этом приборе уже не три, а шесть цветных фильтров, равномерно делящих всю видимую область спектра на относительно узкие участки. Все управление осуществляется дистанционно с пульта, установленного на борту судна и соединенного с прибором кабелем.

ФМПО-60 обладает еще одним достоинством. В его комплект входит не только измеритель подводной освещенности, но и датчик аналогичного устройства для измерения света, падающего на поверхность моря. Поверхностный датчик устанавливается на незатеняемом участке палубы или какой-нибудь судовой надстройки, и с его помощью фиксируют все изменения, происходящие в освещении поверхности моря во время измерений.

Прибором ФМПО-60 в таких чистых водах, как воды открытых районов океана, или в Средиземном море можно регистрировать свет до глубин 200–250 м. Для измерения света на больших глубинах чувствительности фотоэлементов обычно уже не хватает и их заменяют фотоэлектронными умножителями (ФЭУ). Оптические схемы измерителей освещенности с применением ФЭУ практически мало чем отличаются от приборов с фотоэлементами. В них также входят наборы из нейтральных и цветных светофильтров.

Решая многие задачи оптики моря, надо уметь измерять не только свет, идущий в глубь моря или направленный к его поверхности, но и общую интенсивность излучения, приходящего в данную точку со всех направлений. Для этого у приборов типа ФМПО-60 предусмотрена специальная приставка, изготовленная из молочного оргстекла и имеющая форму шара. Она крепится к боковому иллюминатору прибора. Такой сферический приемник излучения воспринимает свет, идущий со всех сторон, и направляет его на фотоэлемент. Измерения, проведенные с приставкой, позволяют, в частности, определять показатель поглощения морской воды.

Кроме описанных приборов существует множество разновидностей измерителей подводной освещенности, но, как правило, они различаются между собой лишь количеством используемых светофильтров, устройствами для их переключения или другими конструктивными особенностями, не имеющими принципиального значения.

Наряду с положительными качествами фотоэлектрических приемников излучения им свойствен один, но весьма значительный недостаток: все они селективны, т. е. неодинаково реагируют на излучение различных длин волн. Изучая свет в море, часто необходимо измерить суммарную лучистую энергию на разных глубинах. А для этих целей удобно пользоваться неселективными приемниками излучения, принцип действия которых основан на термоэлектрическом эффекте, т. е. возникновении электродвижущей силы за счет различной степени нагрева черных и белых поверхностей термоэлемента [22] .

22

Существует много и других типов тепловых приемников света, таких, как болометры, молекулярные радиометры и т. п., но они пока не нашли широкого применения в практике гидрооптических исследований.

Батареи, собранные из определенного количества термоэлементов, получили наименование пиранометров. В оптических исследованиях в море чаще всего пользуются пиранометром конструкции Янишевского. Приемник такого пиранометра представляет собой поверхность, составленную из системы последовательно соединенных полосок манганин — константановых термоэлементов. Поверхность эта имеет вид шахматной доски из черных и белых клеток, так как часть спаев (горячие) окрашена сажей, а часть (холодные) —

магнезией в белый цвет.

При работе в море пиранометр помещается в герметичный корпус со стеклянным окном. Включенный в цепь гальванометр регистрирует ток, вырабатываемый термобатареями, поглощающими лучистую энергию. Самым крупным недостатком подводного пиранометра является небольшая чувствительность, что не позволяет использовать его даже в очень прозрачных водах на глубинах, превышающих 50–60 м.

Из следующих разделов книги станет ясно, что для морских биологов, изучающих процессы фотосинтеза в море, крайне важно знать величину суммарной энергии по крайней мере до глубин 100–150 м. Это привело к необходимости создать прибор, который бы обладал достоинствами подводного пиранометра (неселективностью), но имел гораздо большую чувствительность.

Такой прибор сейчас создан В. П. Рвачевым и его сотрудниками на кафедре оптики Черновицкого государственного университета. По принципу действия он назван вариоспектрометрическим измерителем подводной облученности или сокращенно ВАРИПО.

На рис. 40 изображена оптическая схема этого прибора. Свет попадает на иллюминатор из молочного плексигласа 1 и через щель 2 — на систему линз 3. Отсюда свет в виде параллельного пучка проходит в призму 4 прямого зрения (так называемая призма Амичи). Она разлагает свет в спектр, который проектируется объективом 5 на нормирующую диафрагму 6, а затем через линзу 7 попадает на фотоэлектронный умножитель 8.

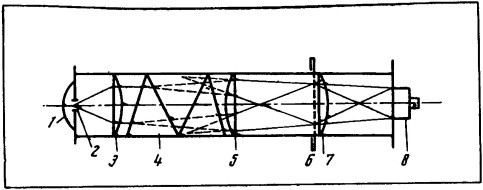

Рис. 40. Оптическая схема вариоспектрометрического измерителя подводной облученности (ВАРИПО)

1 — иллюминатор; 2 — приемная щель; 3 — система линз; 4 — призма прямого зрения; 5 — объектив; 6 — нормирующая диафрагма; 7 — линза; 8 — ФЭУ

«Секрет» прибора заключается именно в нормирующей диафрагме. Ее функция состоит в том, чтобы «исправить» спектральный состав света, приведя его в своеобразное соответствие со спектральной чувствительностью фотоэлектронного умножителя — приемника излучения в приборе ВАРИПО.

На рис. (41, 1) видно, что фотокатод ФЭУ по-разному реагирует на излучение различных длин волн, т. е. он селективен. Если на пути между ФЭУ и светом, разложенным в спектр, поставить фигурную щель (диафрагму), вырезанную таким образом, как указано на рис. 41, 2), то чувствительность ФЗУ будет «исправлена» и примет вид кривой 3. Другими словами, фигурная нормирующая диафрагма задержит часть лучей, к которым «излишне» чувствителен ФЭУ, и в результате будет получен неселективный приемник излучения в определенном участке спектра, к тому же совершенно нечувствительный к излучению за пределами этого участка.

Рис. 41. Спектральная чувствительность ФЭУ до коррекции 1 фигурной диафрагмой 2 и ее вид после коррекции 3

Рис. 42. Прибор для измерения углового распределения естественного излучения в море

Прибор ВАРИПО устроен так, что он реагирует на свет в диапазоне от 380 до 700 нм. Это так называемая область фотосинтетически активной радиации. ВАРИПО гораздо чувствительнее подводного пиранометра, и. несмотря на большие потери световой энергии при прохождении света через сложную оптическую систему, с его помощью можно вести измерения на глубинах 100–150 м.
