Вместе с тем, кормовое расположение трансмиссии существенно усложняло приводы управления. Тяги к главному фрикциону, коробке передач и механизмам поворота танка проходили по всей длине корпуса, а доступ к ним был затруднен.

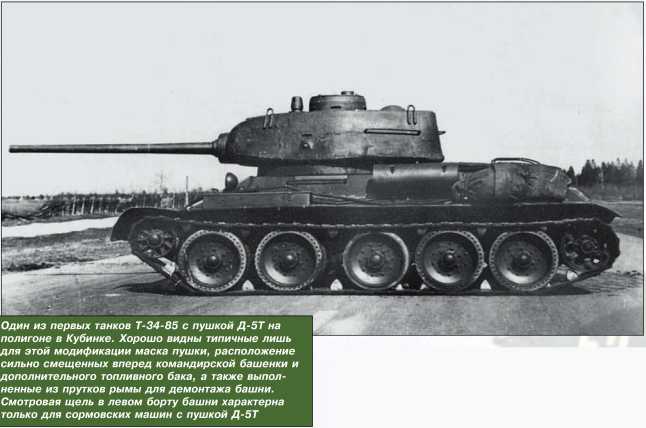

Один из первых танков Т-34-85 с пушкой Д-5Т на полигоне в Кубинке. Хорошо видны типичные лишь для этой модификации маска пушки, расположение сильно смещенных вперед командирской башенки и дополнительного топливного бака, а также выполненные из прутков рымы для демонтажа башни. Смотровая щель в левом борту башни характерна только для сормовских машин с пушкой Д-5Т.

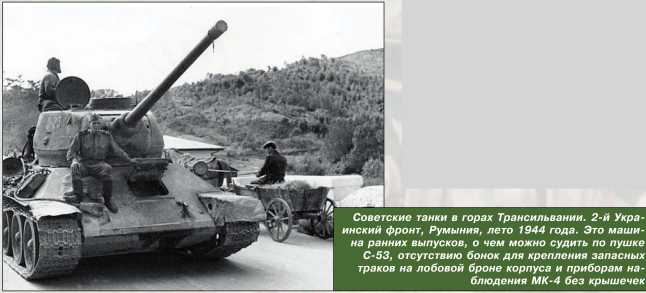

Советские
Для предохранения от поперечного изгиба их изготавливали массивными, разделяли системой переходных валиков на ряд участков. Увеличение люфтов в шарнирных соединениях, незначительные разрегулировки приводов нарушали правильное переключение передач. Возможен был и отказ приводов управления от случайных причин: попадания посторонних предметов (например, стреляных пулеметных гильз) между тягами и днищем. По опыту эксплуатации танков с кормовым расположением трансмиссии, свыше 50 % всех неисправностей приходилось на разрегулировку приводов управления.
Нельзя признать удачным компоновочным решением и побортное расположение топливных баков, да еще в боевом отделении и без выгородок. Не от хорошей жизни танкисты стремились перед боем заполнить баки до отказа — пары солярки взрываются не хуже бензиновых, сама солярка — никогда.
В Т-34-85 был устранен основной недостаток — теснота боевого отделения и связанная с ней невозможность полного разделения труда членов экипажа. Достигли этого за счет увеличения диаметра башенного погона с 1420 до 1600 мм, а также установки новой трехместной башни значительно больших, чем у Т-34, размеров.
Башня завода «Красное Сормово» с пушкой Д-5Т. У первых выпущенных машин имелся только один башенный вентилятор.
Т-34-85 позднего выпуска 1944 года. Нештатные грязевые щитки установлены, видимо, в ходе ремонта. Довольно редкий снимок, на котором хорошо видны полностью открытые «ресницы» — броневые крышки призм приборов наблюдения механика-водителя.
При этом конструкция корпуса и компоновка в нем узлов и агрегатов сколько-нибудь существенных изменений не претерпели. Следовательно, сохранились, а отчасти даже усугубились, и все недостатки, свойственные машинам с кормовым расположением двигателя и трансмиссии. Если у Т-34 распределение весовой нагрузки на опорные катки было более или менее равномерным, то у Т-34-85 из-за смещенной к носу большой и тяжелой башни передние катки были перегруженными. Слишком большой вылет пушки за габариты танка приводил к опасности утыкания ее в грунт при движении танка через естественные и искусственные препятствия, а также ограничивал свободу маневрирования в узких проходах.
Путей выхода из этого положения два: либо увеличить длину отделения управления (или боевого), что неизбежно приведет к увеличению общей длины танка и ухудшению его маневренных качеств за счет возрастания соотношения L/B — длины опорной поверхности к ширине колеи (у Т-34-85 оно близко к оптимальному — 1,5), либо кардинально изменить компоновку моторного и трансмиссионного отделений, развернув, например, двигатель поперек корпуса.
Танк
Это было сделано на отечественных средних танках Т-44 и Т-54, принятых на вооружение соответственно в 1944 и 1945 годах. На столь кардинальную перекомпоновку танка Т-34 во время войны не пошли, и, наверное, это было правильным решением. Вместе с тем диаметр башенного погона, при сохранении неизменной формы корпуса, у Т-34-85 был практически предельным, что не позволяло разместить в башне артсистему более крупного калибра. С появлением Т-34-85 возможности модернизации «тридцатьчетверки», во всяком случае по вооружению, были исчерпаны полностью.
Огневая мощь
На танках Т-34 ранних выпусков устанавливалась 76-мм пушка обр. 1938/39 г. Л-11 с длиной ствола 30,5 калибра и начальной скоростью бронебойного снаряда — 612 м/с. Вертикальная наводка — от -5° до +25°. Практическая скорострельность в условиях танка — 1–2 выстр./мин. Пушка имела вертикальный клиновой полуавтоматический затвор с устройством для отключения полу автоматики, так как в предвоенные годы руководство ГАБТУ считало, что полуавтоматики в танковых пушках быть не должно (из-за загазованности боевого отделения). Особенностью пушки Л-11 являлись оригинальные противооткатные устройства, в которых жидкость в тормозе отката через небольшое отверстие непосредственно контактировала с атмосферным воздухом.
Завязший на заливном лугу и брошенный экипажем Т-34 довоенного выпуска, вооруженный пушкой Л-11. Западный фронт, июль 1941 года. Пойма р. Друть под Толочином.
Немецкие солдаты осматривают подбитый танк Т-34. Лето 1941 года. Эта машина оснащена литой башней, что было редкостью — большая часть «тридцатьчетверок» довоенного выпуска, тем более ранних, с пушкой Л-11, имела сварные башни.
С этим обстоятельством был связан и основной недостаток этого орудия: если приходилось попеременно вести беглый огонь при различных углах возвышения ствола (что в танке не было редкостью), отверстие перекрывалось, и жидкость вскипала при выстреле, разрывая тормозной цилиндр. С целью устранения этого недостатка в тормозе отката Л-11 было сделано резервное отверстие с клапаном для сообщения с воздухом при стрельбе с углом склонения. Пушка Л-11, кроме того, была весьма сложной и дорогой в производстве. Для нее требовалась широкая номенклатура легированных сталей и цветных металлов, изготовление большей части деталей требовало фрезерных работ высокой точности и чистоты.
Поскольку орудие Л-11 не стало массовой танковой пушкой Великой Отечественной войны, а танки Т-34, на которых она была установлена, были в большинстве своем потеряны в первый ее месяц, то подробно останавливаться на ее боевых характеристиках нет никакого смысла. Так что сразу перейдем к самой массовой (выпущено около 37 тыс. орудий) отечественной танковой пушке Ф-34.
Пушка Л-11.
Танк Т-34 с 76-мм пушкой Ф-34 во время испытаний на Гороховецком полигоне. Ноябрь 1940 года.
