В шести ящиках, расположенных на днище боевого отделения, размещалось 35 выстрелов, из них: 24 — с осколочной гранатой, 10 — с бронебойным снарядом и 1 — с подкалиберным.
Защищенность
В основу формообразования корпуса и башни танка Т-34 были положены решения, использованные еще при создании опытного легкого танка БТ-СВ-2 «Черепаха», в основу концепции — идея противоснарядного бронирования. Строго говоря, и то и другое было положено в основу проектирования еще легкого танка А-20, а затем по наследству перекочевало на Т-34. Не вдаваясь в подробности конструкций корпуса и башни
Первые известные автору испытания танка обстрелом проходили на НИБТПолигоне в Кубинке в конце марта 1940 года. Испытывался танк А-34 № 2. Обстрел бортов корпуса и башни этого танка с дистанции 100 м из отечественной (четыре выстрела) и английской (два выстрела) 37-мм пушек остроголовыми бронебойными снарядами никакого воздействия на танк не произвел — снаряды отскочили от брони, оставив лишь вмятины глубиной 10–15 мм.

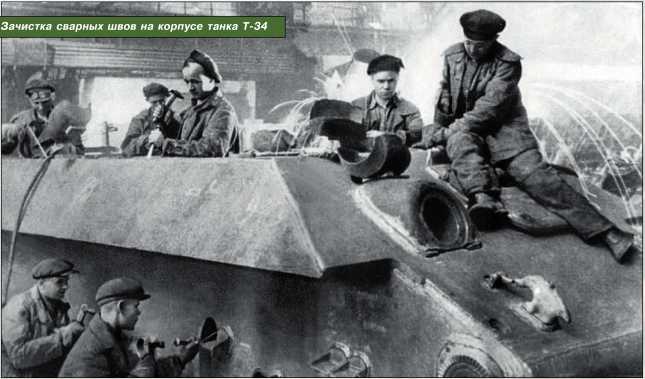

Зачистка сварных швов на корпусе танка Т-34.
При обстреле башни из 45-мм пушки двумя бронебойными снарядами с этой же дистанции разрушились стекла и зеркала бортового смотрового прибора башни, был оторван налобник на прицеле, а также нарушились сварные швы по контуру бронировки смотрового прибора и у днища ниши башни. В результате деформации погона при вращении башни наблюдались заедания. При этом посаженный в танк манекен остался цел, а заведенный в танке перед обстрелом двигатель продолжал устойчиво работать. После обстрела танк преодолел участок с глубоким снегом и незамерзающий заболоченный ручей. На основании результатов обстрела было принято решение увеличить толщину днища ниши башни с 15 до 20 мм и усилить болты крепления кормового люка.
Уровень броневой защиты серийных танков, которые начали выходить из заводских цехов через год с небольшим, в принципе был таким же, как у прототипов. Существенно не изменились ни толщина броневых листов, ни их взаиморасположение. Начало Великой Отечественной войны обнадеживало — выяснилось, что танки Т-34 в стандартных боевых ситуациях практически не поражались огнем штатных противотанковых средств Вермахта. Во всяком случае, такая картина имела место в начальный период войны.
Вид на верхний лобовой лист корпуса с шаровой установкой курсового пулемета и люком механика-водителя.

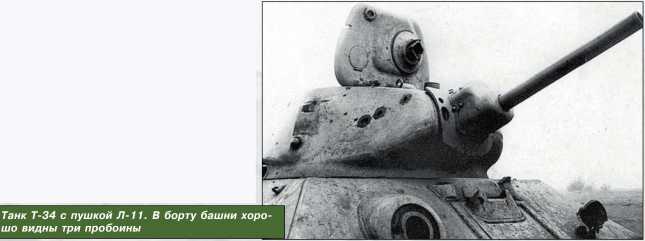

Танк Т-34 с пушкой Л-11. В борту башни хорошо видны три пробоины.
Схема бронирования танка Т-34.
Подтвердили ее и испытания, проводившиеся в Сталинграде 19 сентября 1941 года на полигоне, где формировалась 4-я танковая бригада полковника М.Е. Катукова. Побудительным мотивом для проведения этих испытаний стало освоение на СТЗ процесса упрощенной термообработки броневых деталей. Первый корпус, изготовленный по новому техпроцессу, был обстрелян из 45-мм противотанковой и 76-мм танковой пушек.
«В ходе испытаний бронекорпус подвергся следующей схеме обстрела:
а. в правый борт выпущено семь бронебойных 45-мм и один фугасный 76-мм снаряд;
б. в правый подкрылок было выпущено восемь бронебойных 45-мм снарядов;
в. в верхний лист кормы было выпущено три бронебойных 45-мм снаряда;
г. в верхний лист носа было выпущено три бронебойных и один фугасный 76-мм снаряды.
Обстрел из 45-мм противотанковой пушки производился с дистанции 50 м.
Борта и подкрылки обстреливались под утлом 50° и 12° к нормали, нос и корма — по нормали к естественному положению корпуса.
В целом все ясно, комментировать тут нечего. Однако, не следует преувеличивать неуязвимость броневой защиты танка Т-34. Обычно в пользу этой самой неуязвимости приводят отзывы противника о столкновениях с танками Т-34 летом 1941 года. Однако к этим отзывам (с некоторыми из них мы познакомимся ниже) следует относиться с известной долей критики. С одной стороны, по причине несколько избыточной их эмоциональности, а с другой — потому что в большинстве случаев в советской печати они приводились не полностью, то есть без конца. А конец, как правило, был один — советский танк Т-34 (или КВ) подбивался. Если этого не могла сделать противотанковая артиллерия, то делала дивизионная или зенитная. Для того чтобы убедиться в этом, достаточно взглянуть на данные отчета о повреждениях советских подбитых танков, поступивших на ремонтные предприятия в ходе битвы за Москву в период с 9 октября 1941 года по 15 марта 1942 года.

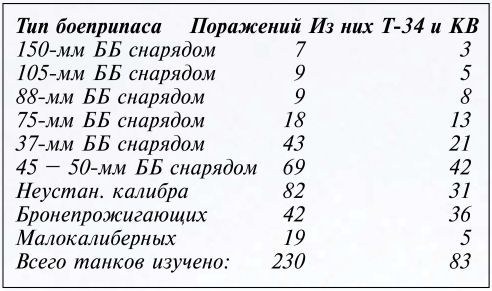

Число поражений (сквозных или опасных) отечественных танков бронебойными снарядами.
Примечание: итоговая цифра не совпадает с числом поражений по причине наличия во многих танках (особенно среднего и тяжелого типа) более 1-го поражения.
Общее число попаданий превышает число поражений в среднем в 1,6–1,7 раза.

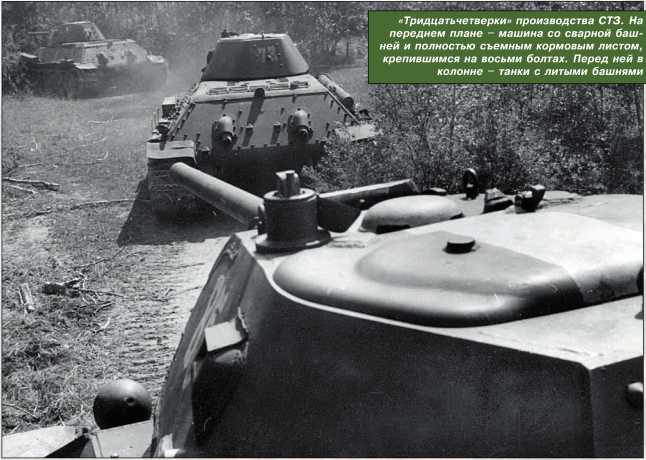

«Тридцатьчетверки» производства СТЗ. На переднем плане — машина со сварной башней и полностью съемным кормовым листом, крепившимся на восьми болтах. Перед ней в колонне — танки с литыми башнями.
В дальнейшем, по мере количественного роста парка средних и тяжелых танков, превышение числа попаданий над числом поражений стало еще больше. Так, например, для поражения одного танка Т-34 на реальных дальностях боя летом 1942 года требовалось попадание в него пяти 50-мм бронебойно-подкалиберных снарядов.
Следует отметить, что большинство пробоин и вмятин от снарядов приходилось на борта и корму корпусов и башен советских танков. На лобовой броне отметины от попаданий практически отсутствовали, что говорило о нежелании немецких артиллеристов и танкистов вести огонь по советским танкам с лобовых ракурсов. При этом особо отмечалось, что, несмотря на наклон бортовых броневых листов танка Т-34 в 40°, они пробивались снарядами 47-мм чешских и 50-мм немецких противотанковых пушек: «несмотря на большой угол наклона, скользящих следов на броне обнаружено сравнительно немного. Большинство пробоин (14 из 22) нормализованы в той или иной степени».
Т-34 производства СТЗ с литой башней, изготовленной на заводе № 264. Лето 1942 года. Справа от колпака вентилятора виден перископический смотровой прибор заряжающего, заимствованный у танка Т-60.

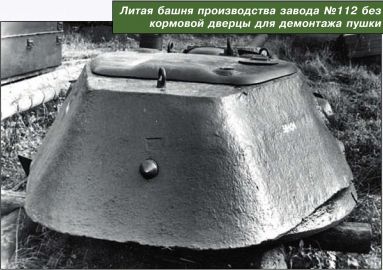

Литая башня производства завода № 112 без кормовой дверцы для демонтажа пушки.
Средний танк Т-34. 55-й отдельный танковый полк, 4-й механизированный корпус, сентябрь 1942 года.
