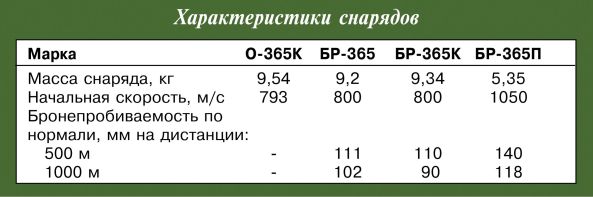

Для стрельбы из 85-мм танковых пушек служили штатные боеприпасы от 85-мм зенитной пушки обр. 1939 года (см. таблицу).

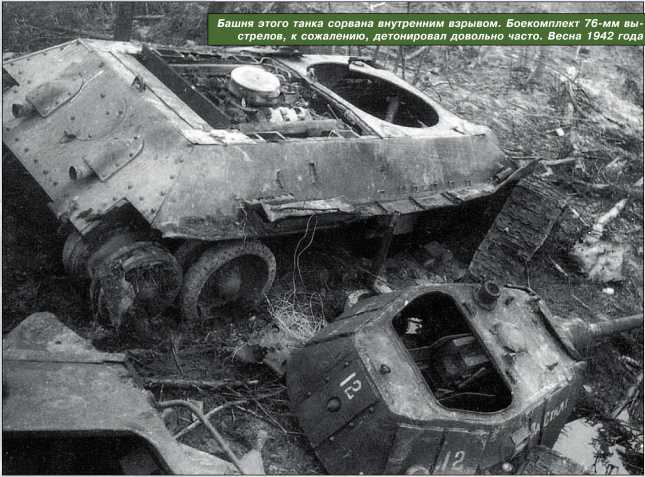

Башня этого танка сорвана внутренним взрывом. Боекомплект 76-мм выстрелов, к сожалению, детонировал довольно часто. Весна 1942 года.
Если брать в качестве своего рода расчетной единицы немецкий тяжелый танк «Тигр», то можно констатировать, что его лобовую броню 85-мм пушки пробивали на дальности 1000 м. При стрельбе по танку «Тигр» с дальности 1500 м в его лобовом листе корпуса осталась лишь вмятина глубиной 39 мм, а на дальности 800 м в борту подбашенной коробки образовался

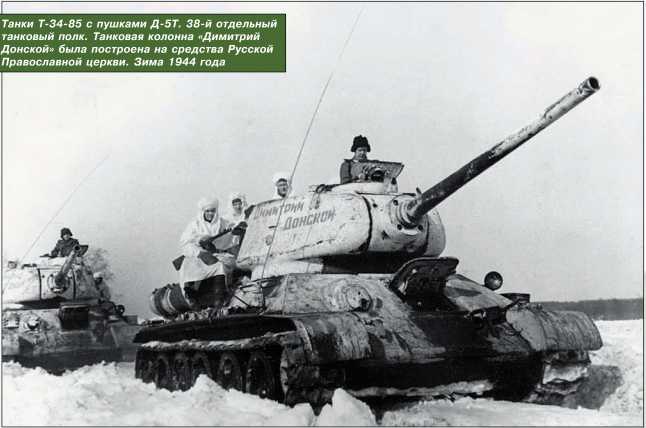

Танки Т-34-85 с пушками Д-5Т. 38-й отдельный танковый полк. Танковая колонна «Димитрий Донской» была построена на средства Русской Православной церкви. Зима 1944 года.

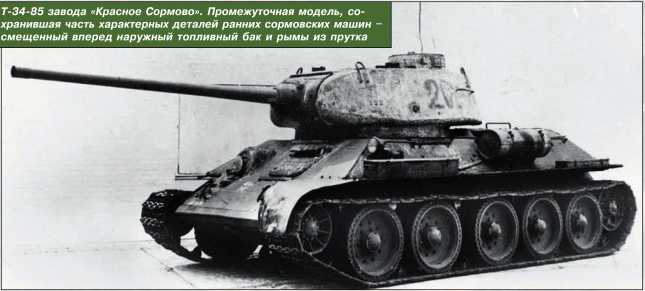

Т-34-85 завода «Красное Сормово». Промежуточная модель, сохранившая часть характерных деталей ранних сормовских машин — смещенный вперед наружный топливный бак и рымы из прутка.
При этом необходимо отметить, что по качеству изготовления советские бронебойные снаряды несколько уступали немецким, что не позволяло до конца использовать потенциал танковых пушек. Вместе с тем и сравнение с немецкими тяжелыми танками выглядит некорректно, так как Т-34-85, будучи массовым танком Красной Армии, чаще имел дело с Pz.IV и «Пантерой». Первый поражался 85-мм бронебойным снарядом практически на всех дистанциях огневого боя, а со вторым дело обстояло существенно хуже. Лобовой лист корпуса «Пантеры» имел толщину 85 мм и наклон к горизонту 35°, пробить его пушка танка Т-34-85 могла только с дистанции, не превышавшей 500 м.
Казенная часть 85-мм пушки ЗИС-С-53.
Хорошо виден окуляр и налобник прицела ТШ-16, слева — механизм поворота башни, внизу — маховик вертикальной наводки пушки.
Как известно, маневренность огня любого танка определяется угловой скоростью поворота башни. Башня танка Т-34 вращалась вокруг своей вертикальной оси с помощью механизма поворота, расположенного с левой стороны от орудия. Механизм поворота башни представлял собой понижающий червячный редуктор. Для быстрого переноса огня с одной цели на другую использовался электромеханический привод, а для точного наведения орудия в цель — ручной. Электропривод механизма поворота башни имел три скорости вращения. Управление электродвигателем производилось посредством поворота смонтированного на нем маховичка реостата (контроллера). Для поворота башни вправо маховичок поворачивался вправо, для поворота влево — влево. Маховичок реостата при поворачивании имел три положения в каждую сторону, соответствовавших трем скоростям вращения башни, имевшим следующие значения: 1-я скорость — 2,1 об/мин., 2-я — 3,61 об/мин., 3-я — 4,2 об/мин. Таким образом, время полного оборота башни на максимальной скорости составляло рекордные 12 с! В нейтральном положении (ручной привод) маховичок стопорился с помощью кнопки. Вроде бы все нормально. Но дело в том, что механизм поворота башни танка Т-34 имел крайне неудачную конструкцию с разнесенными приводами управления.
Представим себе наводчика танка в бою. Его лицо прижато к налобнику прицела, то есть по сторонам он не смотрит и органами наведения пушки манипулирует вслепую. Правая рука лежит на маховике вертикального наведения, левая — на маховике ручного привода поворота башни. По воспоминаниям некоторых танкистов, они скрещивали руки, вращая правой маховик механизма поворота башни. Возможно, так было удобнее. Для перехода на электропривод наводчику нужно было протянуть руку (левую, правой это сделать было затруднительно) и нашарить им небольшой маховичок контроллера, расположенный на механизме поворота сверху. При этом необходимо было не забыть переключиться с ручного привода на электромеханический, нажав маленькую кнопку рядом с маховичком. Как говорится, «суду все ясно» — ни один нормальный человек в горячке боя делать всего этого не будет. Поэтому наводчики «тридцатьчетверок» в основном пользовались только ручным приводом поворота башни. В значительной степени выбор им облегчал и тот факт, что на танках выпущенных зимой 1941–1942 годов, например, электропривод поворота башни вообще отсутствовал — на заводы не поступали электромоторы.
Т-34-85
По сравнению с Т-34 у Т-34-85 существенно улучшился маневр огнем. Механизм поворота башни имел объединенное управление ручным и электрическим приводами, что существенно облегчало пользование им. Полный оборот с использованием электропривода башня совершала за 12–15 с.
Для ведения стрельбы из пушки Л-11 применялись телескопический прицел ТОД-6 и перископический панорамный прицел ПТ-6; для стрельбы из пушки Ф-34 — телескопический прицел ТО Д-7 и перископический панорамный прицел ПТ-7, впоследствии замененные на телескопический прицел ТМФД-7 и перископический панорамный прицел ПТ-4-7. На части танков помимо штатного перископического прицела устанавливалась командирская панорама ПТ-К.
Телескопический прицел ТМФД-7 имел 2,5-кратное увеличение и поле зрения 15°. Он обеспечивал большую точность наведения, но работа с ним была неудобна, так как окулярная часть перемещалась вместе с орудием, а значит, наводчику приходилось либо сползать со своего сиденья, придавая стволу орудия угол возвышения, либо привставать с него, придавая угол склонения. Перископический прицел в отличие от телескопического крепился не на орудии, а в крыше башни. Он обеспечивал круговой обзор при неподвижном окуляре. Головная призма прицела была связана с пушкой параллелограмным приводом. Прицел ПТ-4 имел более низкую точность наведения вследствие ошибок, вводимых паралеллограмным тяговым устройством и дифференциальным механизмом.

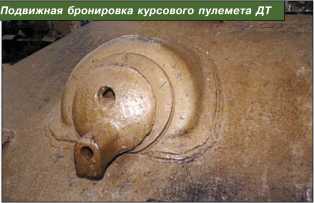

Подвижная бронировка курсового пулемета ДТ.
С сентября 1943 года танки Т-34 начали комплектоваться перископическими прицелами ПТ-9 без механизма кругового обзора.
Для стрельбы прямой наводкой из пушки Д-5Т использовались телескопический прицел ТШ-15 и перископический ПТК-5, из пушек С-53 и ЗИС-С-53 — телескопический прицел ТШ-16. Для стрельбы с закрытых позиций — боковой уровень и башенный угломер.
Телескопические прицелы ТШ-15 и ТШ-16 имели 4-кратное увеличение и поле зрения 16°. Оба они имели оптический шарнир, состоявший из четырех зеркал. Головная часть прицела жестко крепилась на качающейся части пушки, а окулярная часть была неподвижной, что существенно улучшило условия работы наводчика.
В танках 1940–1942 года выпуска боекомплект состоял из 77 выстрелов, которые укладывались на полу боевого отделения и на его стенках. На полу танка устанавливались 20 высоких (на 3 выстрела) и 4 низких (на 2 выстрела) чемодана — всего 68 снарядов. На стенках боевого отделения размещались 9 выстрелов: на правой стороне — 3, в общей горизонтальной укладке, и на левой — 6, в двух горизонтальных укладках по 3 выстрела.
В танках 1942–1944 годов выпуска с «улучшенной» башней боекомплект состоял из 100 выстрелов (бронебойных — 21, осколочно-фугасных — 75, подкалиберных — 4). Для укладки выстрелов на полу боевого отделения было оборудовано 8 ящиков на 86 выстрелов. Остальные 14 выстрелов размещались так: 2 бронебойно-трассирующих — в кассетах на крышке ящика в правом заднем углу боевого отделения, 8 осколочно-фугасных — на левом борту боевого отделения и 4 подкалиберных — в кассетах на правом борту.
Таким образом в «кранцах первых выстрелов» танка Т-34 ранних выпусков с башней «пирожком» имелось 9 выстрелов, а с «улучшенной» башней — 14. За остальными заряжающему приходилось лезть в чемоданы или в ящики. С первыми было труднее, так как их конструкция обеспечивала доступ только к одному верхнему выстрелу. В ящиках выстрелы располагались горизонтально, и при открытой крышке обеспечивался доступ сразу к нескольким выстрелам.
Боекомплект 85-мм пушки состоял из 55 артвыстрелов (осколочных — 36, бронебойных — 14, подкалиберных — 5) и размещался в корпусе и башне танка в трех типах укладок: стеллажной, хомутиковых и ящиках.
«И на Тихом океане свой закончили поход». Район Даляня, август 1945 года. На снимке танки Т-34-85 с низкой командирской башенкой позднего типа.
Стеллажная укладка на 12 выстрелов находилась в нише башни. В нее входили выстрелы с осколочной гранатой.
Хомутиковые укладки располагались: на правом борту башни — на 4 артвыстрела; в отделении управления у правого борта корпуса — на 2 артвыстрела; в правом заднем углу боевого отделения — на 2 артвыстрела. На правом борту башни укладывались выстрелы с бронебойными снарядами, а в отделении управления и боевом — с подкалиберными снарядами. Таким образом в постоянной готовности к немедленному открытию огня в Т-34-85 находились 20 артвыстрелов.
