Танк Т-80
Шрифт:
К верхней части башни приварена крыша с защитной головкой прицела-дальномера. Спереди находится амбразура пушки со сложным лабиринтом из двух пар защитных щёк и проточек, предохраняющим таким образом экипаж от проникновения внутрь осколков, а также от воздействия взрывной волны. Амбразура спаренного пулемёта — справа от пушки. Тут же приварен кронштейн осветителя Л-4А ночного прицела.
По бортам слева и справа от пушки имеются бонки крепления системы пуска дымовых гранат.
Командирская башенка с люком находится в правой половине крыши, люк наводчика — в левой. Около него находится фланец установки ночного прицела ТПН3-49, шахта прибора наблюдения.
В корме башни установлены задняя фара и габаритный огонь, фланец крепления антенны, кронштейны съёмного оборудования ОПВТ и
К низу башни приварен донный лист с отверстиями для болтов крепления к верхнему башенному погону. Опора башни — шариковая.
В танках начальных серий башня унифицировалась с танком Т-64А.

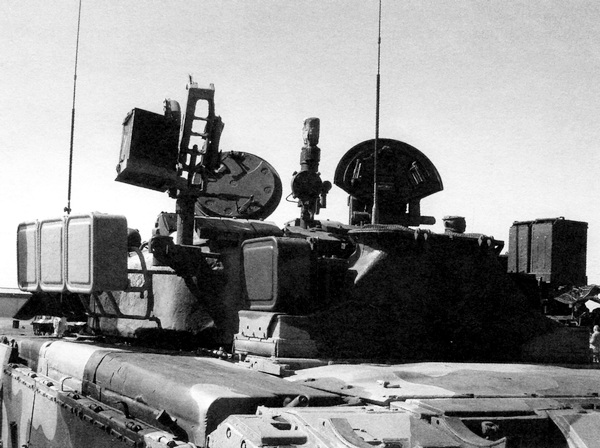

На башне слева находится зенитная дистанционная установка с патронной коробкой (пулемёт снят), крышка люка наводчика откинута. В центре — защитный щиток, установленный у люка командира, за ним — антенна радиостанции.

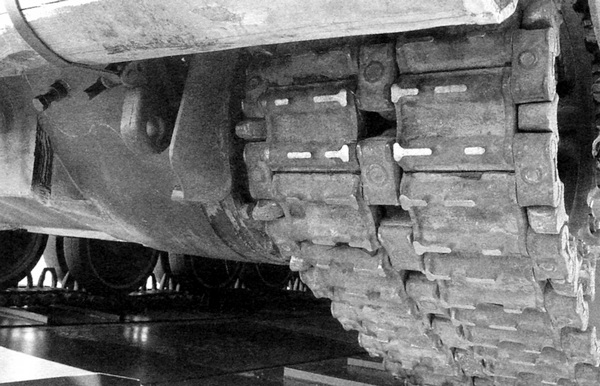

Гусеница танка с резинометаллическим шарниром и цевочным зацеплением. Ширина трака — 580 мм, число траков — 80. Масса гусеничной ленты — 1767 кг.

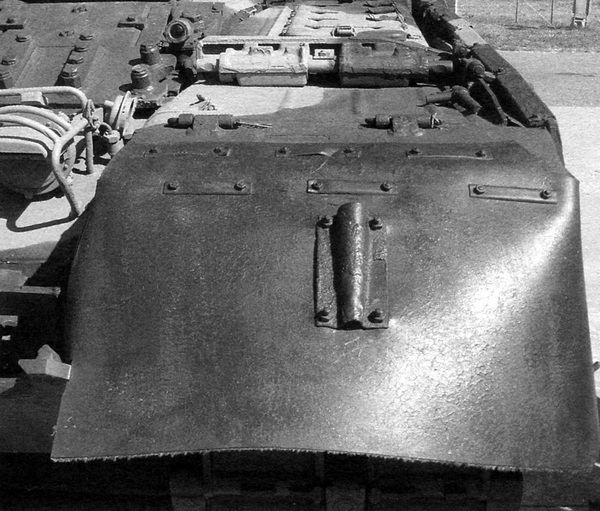

Откидные грязевые щитки расположены спереди танка над направляющими колёсами.
В ходовой части Т-80Б — по шесть сдвоенных опорных катков на борт, имеющих резиновые бандажи и диски из алюминиевого сплава. Ведущее колесо — заднее — сварено из двух литых дисков, двух съёмных зубчатых венцов и ограничительного диска. Направляющее колесо — переднее — также состоит из двух литых дисков с окнами для выброса грязи и снега. Масса опорных катков — 78 кг, ведущих колёс — 188 кг, направляющих в сборе с кривошипом — 230 кг, поддерживающих — 12 кг.
Подвеска — индивидуальная, торсионная, с несоосным расположением торсионных валов. На 1-м, 2-м и 6-м узлах установлены гидравлические телескопические амортизаторы. Механизмы натяжения — червячного типа. Траки гусеницы — их по 80 на каждой — штампованные, с резинометаллическим шарниром; ширина трака — 580 мм. На беговой дорожке гусеницы имеются резиновые подушки для снижения нагрузок на ходовую часть. При необходимости — для движения по шоссе во избежание его разрушения — на внешнюю поверхность гусеницы рекомендуется надевать резиновые асфальтоходные «башмаки». Масса гусеничной ленты — 1767 кг.
Ходовая часть танка обеспечивает плавность хода, низкий уровень шума и одновременно высокие динамические характеристики. Специалисты считают её наилучшей из всех имеющихся на наших танках.

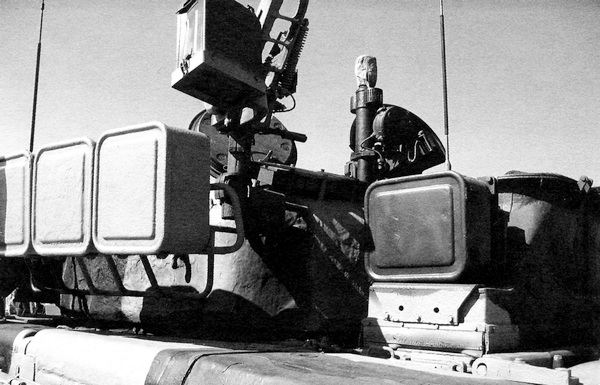

В левой части башни установлены на кронштейнах ящики имущества, в центре крыши — датчик ветра.
В трансмиссии — две коробки бортовых передач в сборе с бортовым редуктором, по три планетарных ряда и по пять фрикционов на борт.
Вооружением танка Т-80Б являются 125-мм гладкоствольная пушка 2А46М-1 (Д-81 ТМ), 7,62-мм спаренный пулемёт ПКТ, зенитный 12,7-мм пулемёт НСВТ «Утёс», комплекс управляемого вооружения КУВ 9К112-1 «Кобра».
В боекомплект танка входят 38 выстрелов; из них 28 бронебойных подкалиберных, осколочно-фугасных, кумулятивных размещены в конвейере механизма заряжания. Другие пять снарядов и семь зарядов находятся в отделении управления в баке-стеллаже; ещё два снаряда и два заряда — у перегородки силового отделения между средними топливными баками, наконец, один снаряд — поставлен вертикально в боевом

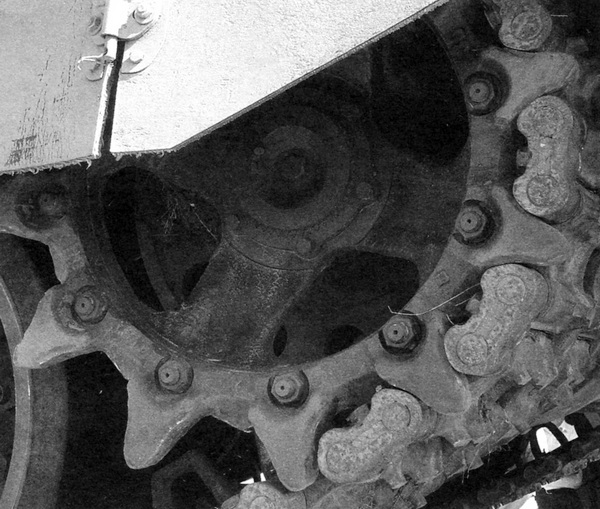

Ведущее колесо танка, над ним — защитные экраны ходовой части с соединительным замком.

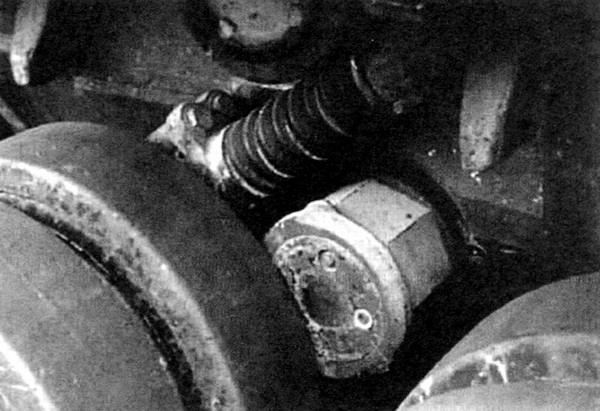

Сдвоенные опорные катки, выходной болт «длинного» торсиона и амортизатор.
Огонь из пушки 2А46М-1 может вестись осколочно-фугасными снарядами (ОФС) 3ОФ19 выстрела 3ВОФ22 и 3ОФ26 выстрела 3ВОФ36, предназначенными для поражения живой силы, различной боевой техники и укрытий полевого типа. На них ставится взрыватель В-429Е, обеспечивающий три функции: фугасное, осколочное и замедленное действие снаряда. Для стрельбы прямой наводкой по танкам, самоходным артиллерийским установкам, другой бронетехнике в боекомплекте имеются кумулятивные снаряды (КС) 3БК12М выстрела 3ВКБ7 и 3БК14М выстрела 3ВБК10. Снаряды снабжены стабилизатором с шестью лопастями, трассером для слежения за его траекторией и попаданием в цель, работающим 6–7 с.
Кроме того, также по танкам и бронетехнике, но ещё и по бронеколпакам, амбразурам долговременных оборонительных сооружений огонь ведётся бронебойными подкалиберными снарядами (БПС) 3БМ9, 3БМ12, 3БМ15, 3БМ17 выстрелов 3ВБМ3, 3ВБМ6, 3ВБМ7, 3ВБМ8 соответственно. Сами снаряды имеют баллистические наконечники, а в задней своей части — трассеры с временем горения 2–3 с.
При стрельбе всеми типами танковых снарядов применяется единый заряд 4Ж40, состоящий из частично сгорающей гильзы и боевого порохового заряда со средствами воспламенения, пламегашения и прочими элементами, размещёнными в гильзе. При выстреле часть её корпуса, запрессованная в поддон, сгорает, сам металлический поддон выбрасывается из каморы пушки на улавливатель механизма заряжания.
Максимальная дальность стрельбы осколочно-фугасным снарядом — 10 000 м при оптимальном угле возвышения пушки. Дальность прямого выстрела кумулятивным снарядом — 1000 м, бронебойным подкалиберным — 2120 м.
Все выстрелы танка Т-80Б унифицированы с боеприпасами танков Т-64 и Т-72.
Заряжание пушки производится автоматически механизмом заряжания (МЗ). После каждого произведённого выстрела из канала ствола выбрасывается поддон, который укладывается в механизме улавливания МЗ. При нажатии на кнопку выбора типа снаряда пульта управления стабилизатор автоматически выводит пушку на определённый угол заряжания, затем приводится в движение конвейер, выводящий выбранный выстрел к казённой части. Здесь механизм подачи подаёт лоток к механизму досылания, который и «заряжает» пушку — затвор её закрывается. Одновременно предыдущий поддон из улавливателя перекладывается во вновь освободившийся лоток. Заряженная пушка снимается со стопора и стабилизатором выводится на линию прицеливания. После стрельбы цикл повторяется.
Минимальная продолжительность заряжания одного выстрела при повороте конвейера на один шаг — 7,1 с.

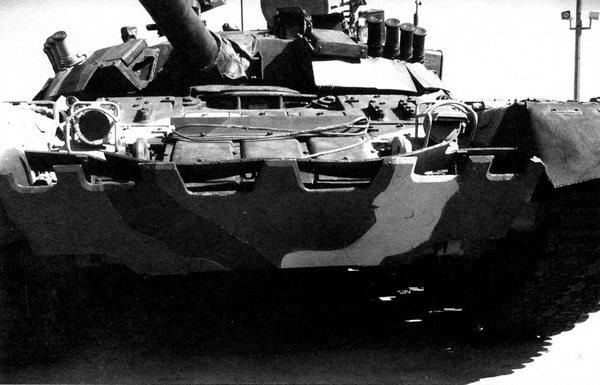

На нижней части переднего листа корпуса смонтирован бульдозерный отвал для самоокапывания танка. С его помощью отрывается капонир размерами 12x5,5x1,5 м в песчаном грунте за 15 минут.
Пушка снабжена устройством встроенного контроля выверки прицела наводчика.
Быстроразъёмное соединение трубы ствола с казёнником позволяет производить её замену в полевых условиях, не демонтируя при этом всю пушку из башни.
