На танке поставлена система управления огнём СУО 1А33. Система предназначена для обеспечения эффективности огня, обнаружения целей и слежения за ними командиром и наводчиком, автоматического ввода поправок на отклонение условий стрельбы от нормальных, наведения и стабилизации вооружения, ввода целеуказания от командира.
С помощью СУО возможна стрельба по танкам и бронированным целям, движущимся со скоростью до 75 км/ч, по малоразмерным целям и живой силе с места и с ходу на скорости до 30 км/ч. Огонь может вестись как на прямой видимости, так и с закрытых позиций.
В состав системы входят: прицел-дальномер 1Г42, стабилизатор вооружения 2Э26М, комплект датчиков входной информации — ветра, крена корпуса, скорости танка, курсового угла, блок разрешения выстрела 1Г43,
Именно ТБВ вырабатывает поправки на дальность до цели, данные по углам прицеливания и углового упреждения пушки по автоматически вводимой информации датчиков и дальномера.
Стабилизатор вооружения 2Э26М — двухплоскостной, гироскопический, с электрогидравлическими приводами. При движении танка на поле боя гироскоп стабилизатора сохраняет неизменным своё положение в пространстве, обеспечивая тем самым неподвижность поля зрения прицела. Однако сама пушка по динамическим причинам (трение в цапфах, гидросопротивление в исполнительном цилиндре) имеет тенденцию некоторого отставания от «приказов» стабилизатора. Блок разрешения выстрела выдаёт команду на стрельбу только при обеспечении заданного минимального угла рассогласования между стабилизированной линией прицеливания и фактического положения пушки.
При замере дальности прицелом-дальномером запускается его оптический квантовый генератор, излучающий мощный короткий световой импульс в сторону цели, но частично попадающий и на фотодиод приёмного канала. Отразившись от цели, импульс света приходит обратно в фотоприёмное устройство. Промежуток времени между излучением и принятием отражённого сигнала соответствует дальности до цели.
Датчик ветра предназначен для выработки сигналов, пропорциональных боковой составляющей скорости ветра. Датчик крена вырабатывает сигналы, указывающие угол крена оси цапф пушки. Редуктор датчика скорости связан с вращающейся крышкой направляющего колеса, поэтому его сигнал пропорционален скорости танка. Кроме показаний этих датчиков, при ведении стрельбы часть необходимых показателей вводится в ТБВ вручную. Это данные по изменению температуры заряда, температуры воздуха, атмосферного давления, по износу ствола пушки.

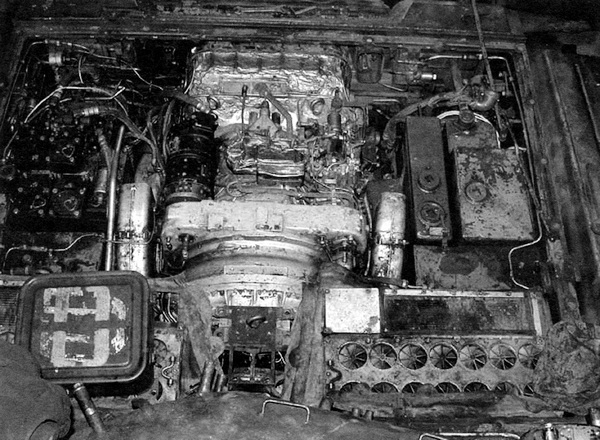

Газотурбинный двигатель ГТД-1000ТФ мощностью 1000 л.с. с двумя независимыми турбокомпрессорами и турбиной. Двигатель имеет систему автоматического управления режимом работы САУР.

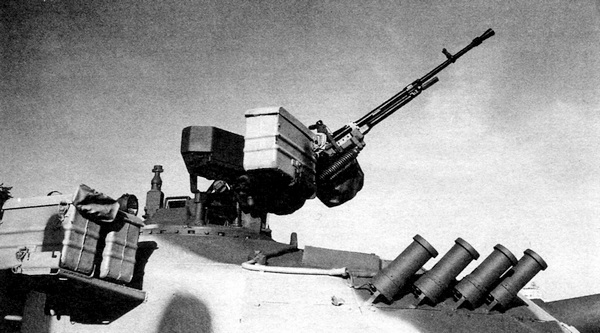

Зенитная установка танка с 12,7-мм пулемётом НСВТ «Утёс» дистанционного управления.
Основные узлы и аппаратура СУО располагаются по танку следующим образом: прицел-дальномер — в передней части башни слева от пушки; блок разрешения выстрела — в передней части башни под пушкой; танковый баллистический вычислитель — справа от сиденья командира; узлы стабилизатора вооружения — в корпусе и башне; блок управления — на полу под сиденьем наводчика; электроблок — на полу за сиденьем наводчика; датчик линейных ускорений — в башне танка за приборами наблюдения командира; датчик скорости танка — в его левом направляющем колесе; датчик крена — на полу справа от пушки; датчик ветра — на корме башни.
Кроме пушки и пулемётов, танк Т-80Б снабдили комплексом управляемого вооружения КУВ 9К112-1 «Кобра» для ведения из пушки эффективного огня управляемыми снарядами по танкам, бронетехнике, по малоразмерным укреплениям — с места и с ходу. Дальность стрельбы — до 4000 м, скорость движения целей — до 75 км/ч. Возможна и борьба с вертолётами, летящими со скоростью не более 300 км/ч на высоте до 500 м; дальность их поражения также до 4000 м.
Комплекс состоит из аппаратуры управления с передающим устройством,
Снаряд состоит из двух отсеков: головного и хвостового, которые соединяются на лотке МЗ при досылании в камору пушки; в танке они хранятся раздельно. В головном отсеке — боевая часть кумулятивного типа и маршевый двигатель; в хвостовом — размещены метательное устройство, рули, крылья, бортовая аппаратура, предназначенная для приёма, детектирования, усиления и дешифрирования команд управления.
При выстреле снаряд выбрасывается из ствола пушки пороховыми газами метательного устройства, раскрываются его крылья и рули, открывается излучатель обратной связи и антенна. Далее его скорость поддерживается маршевым двигателем.
Полуавтоматическое управление снарядом 9М112М осуществляется в пределах прямой видимости по радиолинии связи; обратная связь — посредством бортового модулированного источника света — излучателя. Наводчик должен постоянно удерживать прицельную марку на цели в течение всего времени полёта снаряда.
Средством маскировки танка служит термическая дымовая аппаратура постановки дымовых завес многократного действия. При работающем двигателе дизельное топливо через форсунки впрыскивается в выхлопные газы. За счёт высокой их температуры топливо испаряется, превращаясь в парогазовую смесь, которая, попадая в более холодный наружный воздух, конденсирует и образует туман. Расход топлива при этом минимальный и составляет всего 10 л/мин; цикл непрерывного действия — до 10 мин.

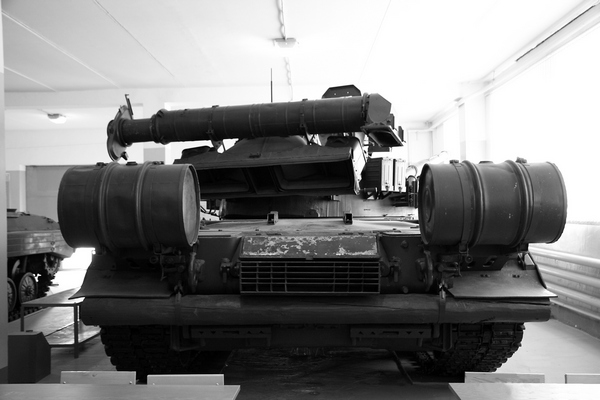

Вид на танк Т-80Б с кормы. К верхней части башни прикреплена труба ОПВТ, по бортам — дополнительные топливные бочки, ниже — направляющая решётка выхлопного устройства двигателя, под ней — бревно для самовытаскивания.
Этой же цели служат дымовые 81-мм гранаты системы 902Б, блоки которых устанавливаются по бортам башни. Дальность их пуска составляет 250–300 м, максимально обеспечивая фронт дымовой завесы при залпе четырёх гранат до 110–120 м. Масса гранаты — 2,4 кг; масса блочной пусковой установки — 3,6 кг.
Танк снабжён защитой от оружия массового поражения (ОМП). Это коллективная система, обеспечивающая защиту экипажа и внутреннего оборудования от воздействия ударной волны, радиоактивных и отравляющих веществ, с датчиками, измерительным пультом, блоком питания, установленными в нише внутреннего правого топливного бака, а также механически закрывающимися уплотнениями корпуса и башни.
Сама защита обеспечивается постановкой подбоя и надбоя, системой герметизации и фильтро-вентиляционной установкой подачи очищенного воздуха в обитаемые отсеки.
Подбой существенно ослабляет воздействие на экипаж гамма- и нейтронного излучения за счёт своего химического состава, а также препятствует разлёту небольших по размеру осколков брони внутри корпуса.
При необходимости экипаж имеет возможность пользоваться и штатными индивидуальными противорадиационными костюмами.
На борту также находятся приборы радиационной и химической разведки.
Имеется также противопожарное оборудование (ППО) — автоматическая система трёхразового действия 3ЭЦ13 «Иней». В неё включены 15 термодатчиков, рассеянных по всему корпусу танка, и три баллона огнегасящей жидкости с фреоном 114В2.
