Танк Т-80

Борзенко В.

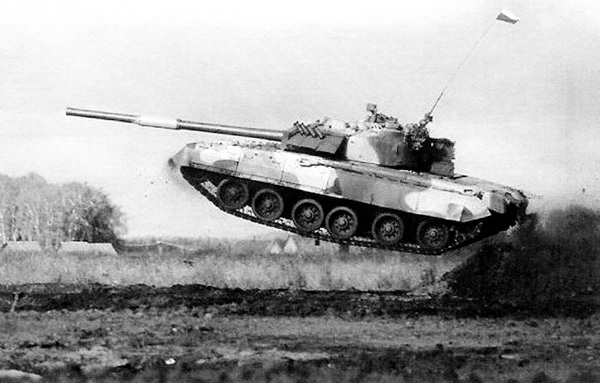

Демонстрация возможностей танка Т-80У на испытательной трассе Сибирского полигона. Июнь 1999 г.

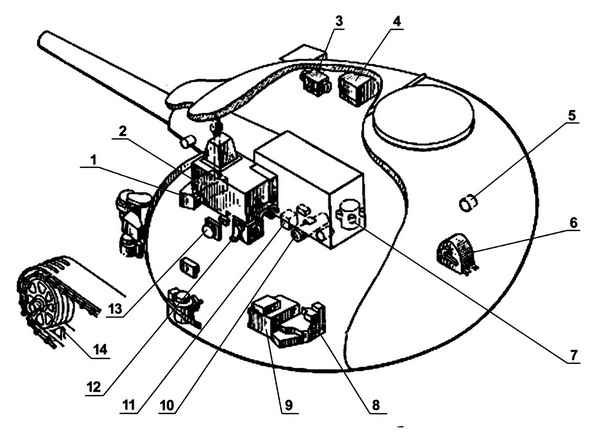

Размещение в танке Т-80 аппаратуры системы управления огнём САУ 1А33:

1 — блок разрешения

выстрела; 2 — прицел-дальномер; 3 — датчик линейных ускорений; 4 — баллистический вычислитель; 5 — косинусный потенциометр; 6 — датчик ветра; 7 — датчик крена; 8 — электроблок прицела-дальномера; 9 — блок управления; 10 — питающая установка; 11 — блок тахометров; 12 — ограничитель углов; 13 — прибор приведения орудия; 14 — датчик скорости.

Контейнер «Контакт-5» состоит из элементов 4С22 массой 1,37 кг и габаритами 252x132x13 мм; в него укладывалось по несколько ЭДЗ сразу. Общая масса элементов, устанавливающихся на танк, — около 500 кг, ещё около 1000 кг составляют конструкции секций и блоков размещения.

Этим комплексом начали оснащать танки Т-80У, Т-80УД, Т-72Б (начиная с 1988 г.), а затем и Т-90.

Вооружение танка Т-80У состоит из 125-мм гладкоствольной пушки 2А46М-1, 7,62-мм спаренного пулемёта ПКТ, зенитного 12,7-мм пулемёта НСВТ «Утёс», КУВ 9К119 «Рефлекс», системы постановки дымовых завес «Туча» с гранатами 902Б.

Боекомплект пушки 2А46М-1 включает 46 выстрелов из бронебойно-кумулятивных снарядов 3БК14М и 3БК27, бронебойных подкалиберных с сердечником из сплава вольфрама 3БМ42, бронебойных с сердечником из обеднённого урана 3БМ32, осколочно-фугасных 2ОФ19 и 3ОФ26. Все выстрелы — раздельно-гильзового заряжания.

Основная часть боекомплекта размещается на вращающемся транспортёре механизма заряжания (29 выстрелов); остальные — в механизированных укладках в корпусе и башне (7 снарядов и зарядов в отделении управления, 10 других — в боевом отделении).

Снаряд 3БМ42 принят на вооружение в 1986 г. Предназначен для стрельбы по танкам, самоходным артиллерийским установкам и другим бронированным целям, бронеколпакам и заслонкам амбразур долговременных огневых сооружений (ДОС) из танковой пушки 2А46М-1.

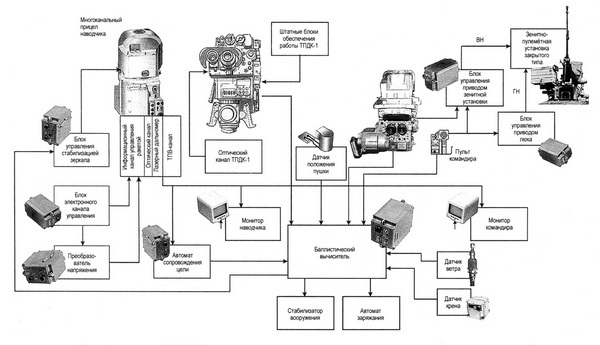

Схема современной танковой системы управления огнём.

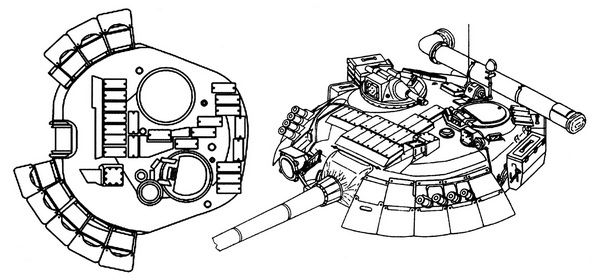

Схема установки динамической защиты на башне танка Т-80У (слева) и схема башни танка Т-80У (справа).

Боеприпас повышенного могущества. Имеет очень сложную конструкцию, включающую в себя сплошной баллистический и бронебойный колпачок, бронебойный демпфер и два сердечника из высокопрочного вольфрамового сплава большого удлинения. Сердечники закреплены в рубашке из легкоплавкого сплава, которая при попадании в цель плавится, позволяя сердечникам войти в броню, не расходуя энергию на отделение от корпуса.

Снаряд имеет 5-лопастный стабилизатор; в хвостовой части установлен трассер.

Элементы выстрела — боеприпас

с дополнительным зарядом 3БМ44 и основной метательный заряд 4Ж63 — упакованы в герметичные оцинкованные металлические пеналы цилиндрической формы.

125-мм осколочно-фугасный снаряд 3ОФ26 с выстрелом 3ВОФ36 предназначен для поражения живой силы, полевых укреплений, инженерных сооружений, огневых позиций артиллерии, миномётов, ракетных установок, пехотных огневых средств противника. Масса выстрела — 33,0 кг, масса снаряда с дополнительным зарядом — 23 кг, начальная скорость — 850 м/с.

Комплекс управляемого вооружения 9К119 «Рефлекс» предназначается для стрельбы из 125-мм гладкоствольной танковой пушки. Огонь может вестись с места и с ходу при движении танка.

Комплекс разработан в КБ Приборостроения в Туле и принят на вооружение в 1985 г.; позднее был модернизирован и получил обозначение «Рефлекс-М».

За время, прошедшие с 1976 г. — с выпуска комплекса 9К112 «Кобра», конструкторы смогли существенно снизить как массу, так и габариты новой ракеты 9М119, доведя их до обводов 125-мм артиллерийского снаряда. Кроме того, соединили в одно целое два раздельных отсека, как это было в «Кобре», оснастили ракету тандемной кумулятивной боевой частью.

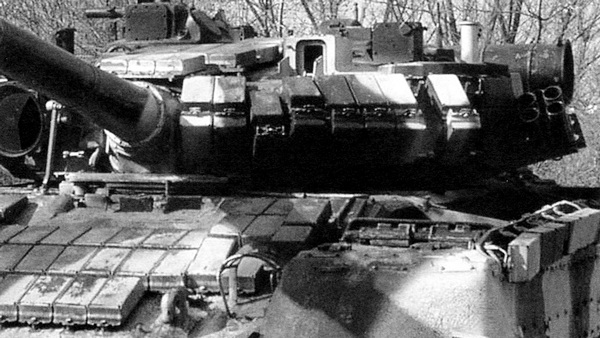

Комплект навесной динамической защиты «Контакт» на лобовом листе и башне танка.

С 1992 г. танки стали вооружаться более совершенной ракетой 9М119М «Инвар», а с середины 1990-х гг. — 9М119М1 «Инвар-М».

В выстреле 3УБК14 (для 9М119М — 3УБК20) объединены ракета и метательное устройство, с помощью которого непосредственно происходит выброс из ствола пушки. Двигатель ракеты — твёрдотопливный с двумя косонаправленными соплами. Боевая часть состоит из двух зарядов — переднего, который обеспечивает преодоление динамической защиты бронетехники, и основного — непосредственно поражающего цель. Разработан также вариант ракеты с фугасной боевой частью.

Ракета выполнена по схеме «утка»; четыре пятиугольных крыла в задней части загнуты по часовой стрелке. Схема наведения — полуавтоматическая с ориентированием по лучу лазера; направленный на цель луч поступает и на приёмник, установленный на ракете.

Дальность поражения цели — до 5000 м с вероятностью 0,8. Масса выстрела — 24,3 кг, масса ракеты — 17,2 кг, длина — 680 мм, скорость полёта — 350 м/с, время полёта на максимальную дальность — 17 с.

В состав комплекса, кроме самой ракеты, входят информационный блок 9С516 и блок автоматики 9С517.

В НАТО комплекс 9К119М называют АТ-11 Sniper-C.

На танке Т-80У поставлена усовершенствованная система управления огнём СУО 1А45 «Иртыш». В неё входят: цифровой баллистический вычислитель 1В528, комплект датчиков условий стрельбы, двухплоскостной стабилизатор вооружения 2Э42-4, прицелы наводчика и командира.

Стабилизированный дневной-ночной прибор наблюдения командира ТКН-4С «Агат» прицельно-наблюдательного комплекса ПНК-4С.
