Танкетка Т-27 и другие
Шрифт:
Танкетки «Карден-Лойд» Mk II (вверху) и «Карден-Лойд» Mk III

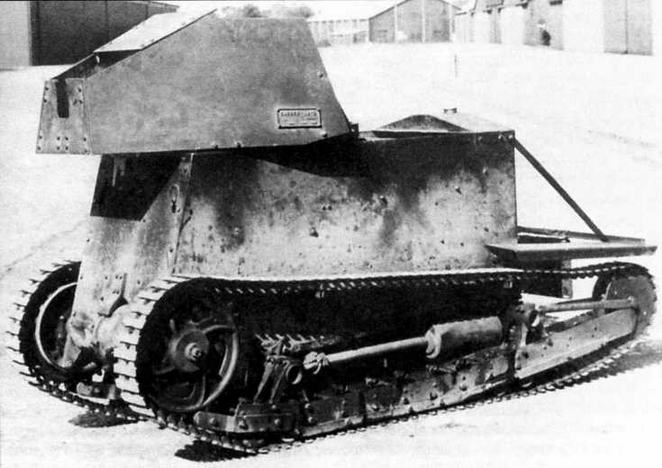

Танкетка «Карден-Лойд» Mk IV во дворе мастерской
Что касается экспериментов английских военных с танкеткой Mk VI, то на ее базе создавали различные боевые машины, в том числе 47-мм самоходную пушку и самоходный миномет системы Стокса; испытывали в качестве тягача для различных артсистем и для специальной гусеничной грузовой прицепки; ставились опыты

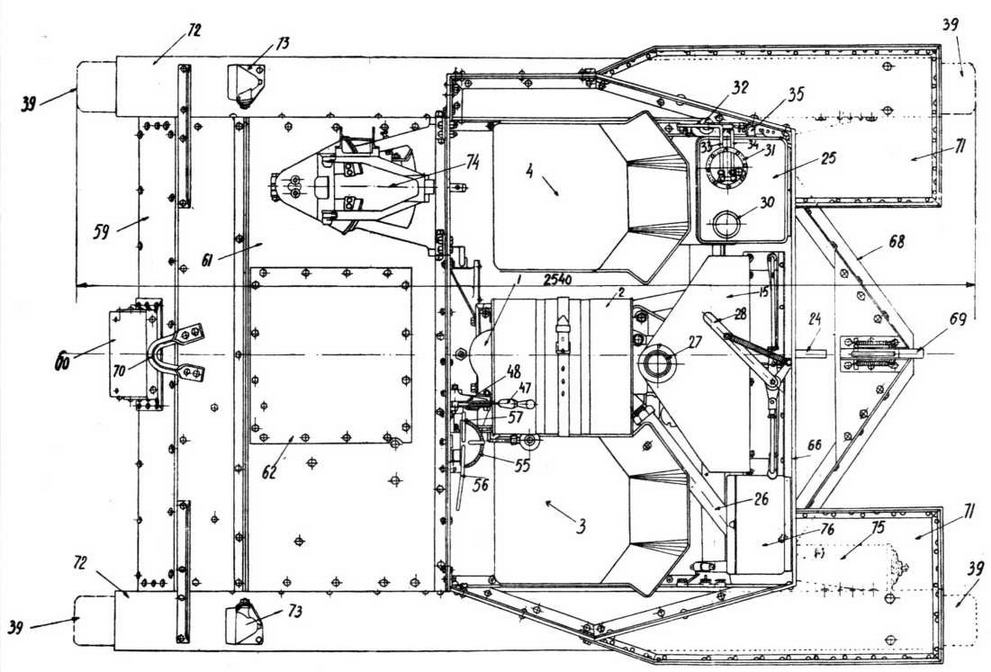

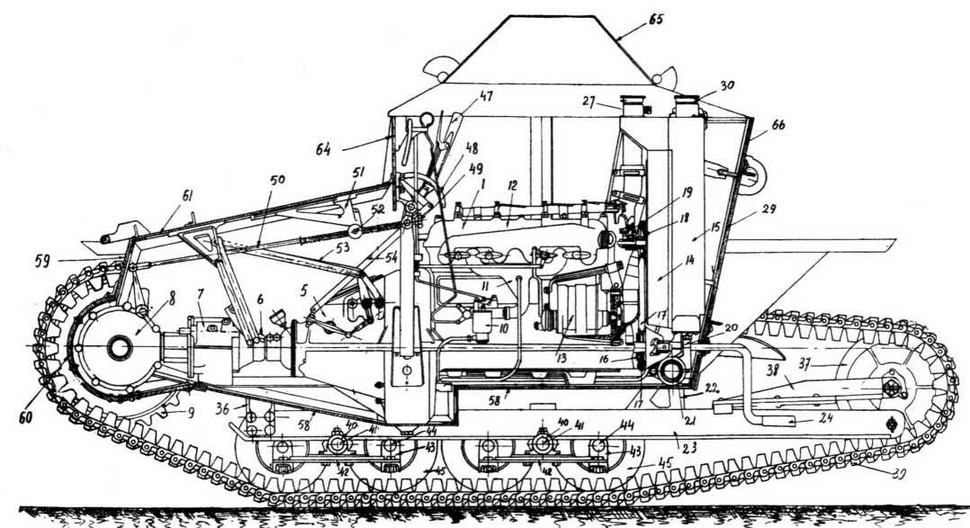

Продольный разрез танкетки «Карден-Лойд» Mk VI и вид свержу со снятой крышей (фотокопия чертежа из «Наставления бронесил РККА», позиции 46,63, и 67 на оригинале отсутствуют):
1 — двигатель: 2 — капот; 3 — сиденье механика-водителя: 4 — сиденье стрелка: 5 — коробка передач; б — муфта: 7 — редуктор: 8 — дифференциал: 9 — ведущее колесо: 10 — карбюратор; 11 — впускная труба: 12— выхлопная труба: 13 — магнето; 14 — вентилятор; 15 — радиатор; 16 — шкив; 17 — ремень; 18 — верхний шкив; 19 — установочный эксцентрик; 20 — кронштейн; 21 — поперечная труба; 22 — задний кронштейн; 23 — рама; 24 — пусковая рукоятка; 25 — бензобак; 26 — выхлопной патрубок; 27 — заливная горловина радиатора; 28 — рукоятка пружинного запора задних дверец корпуса; 29 — задняя дверца; 30 — заливная горловина бензобака; 31 — крышка вакуум-бачка; 32—топливный фильтр; 33 — трубка от фильтра к вакуум-бачку; 34 — трубка от вакуум-бачка к впускной трубе; 35 — бензиновый краник; 36 — передний кронштейн; 37 — ленивец; 38 — кронштейн ленивца; 39 — гусеничная цепь; 40 — кронштейны рамы; 41 — оси; 42 — рессор-балансиры; 43 — кронштейны балансиров; 44 — оси катков; 45 — катки; 47 — рычаг ручного тормоза; 48 — сектор рычага; 49 — гайка ручной регулировки тормозов; 50 — тормозные тяги; 51 — кронштейн тормозной тяги; 52 — ось качания рычага направления; 53 — тяги переключения скоростей при нажиме на ножные педали; 54 — тяга нейтрального положения передач; 55 — кронштейн-сектор; 56 — рукоятка тяги к акселератору; 57 — рукоятка тяги к магнето; 58 — днище корпуса; 59 — нижний лобовой лист; 60 — кожух картера дифференциала; 61 — верхний лобовой лист; 62 — передний люк; 64 — лобовой лист боевого отделения; 65 — колпак; 66 — кормовой лист; 68—рама буксирного прибора; 69 — буксирный прибор; 70 — передняя буксирная серьга; 71 — ящики для боеприпасов; 72 — крылья; 73 — фары; 74 — пулеметный станок; 75 — глушитель; 76 — инструментальный ящик

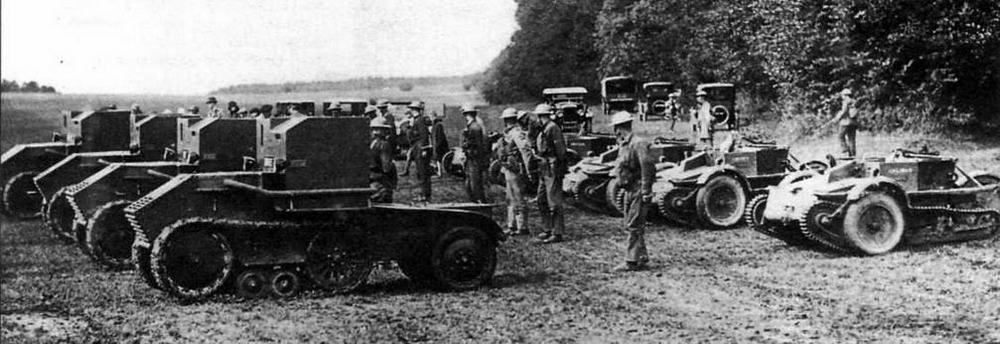

Танкетки «Моррис-Мартель» и «Карден-Лойд» Mk II в строю «Экспериментальных механизированных сил». 1927 год

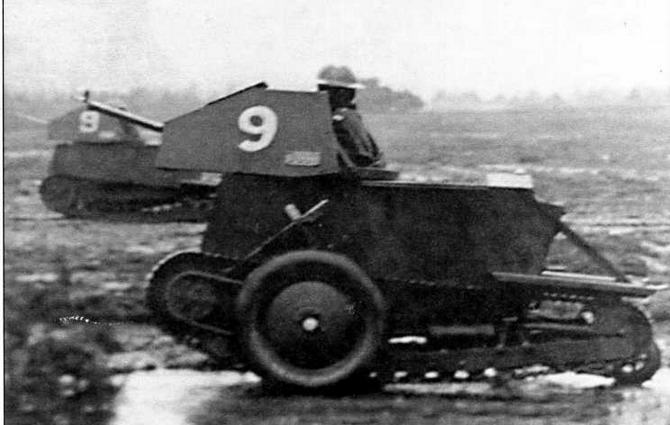

Гусеничный вариант танкетки «Карден-Лойд» Mk V

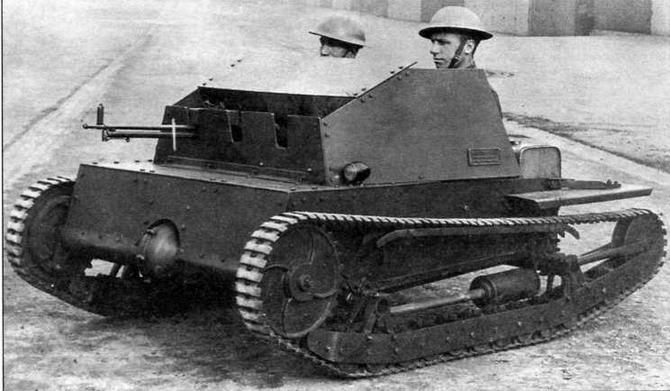

Танкетка «Карден-Лойд» Mk VI на испытаниях
У танкетки «Карден-Лойд» Mk VIb корпус имел измененную форму — стенки боевого отделения сделали выше и расположили под наклоном. Желоб, по которому скользила верхняя ветвь гусеницы, заменили двумя обрезиненными поддерживающими катками, изменили способ крепления направляющего колеса. Опытный образец такой машины поступил в «Экспериментальные механизированные силы». Танкетки Mk VIb, производившиеся для Канады и на экспорт, получили крышу, состоявшую из двух откидывающихся створок.
Именно на экспорт и было изготовлено наибольшее число танкеток «Карден-Лойд» Mk VI. Экспортный успех танкетки не случаен: ее дешевизна позволяла обзавестись бронетехникой даже относительно небогатым странам, а простота конструкции делала возможным ее быстрое освоение личным составом, никогда раньше вообще не видевшим танков. Танкетки Mk VI поставлялись в Данию, Финляндию, Португалию, Швецию, Бельгию, Венгрию, Боливию, Италию, Чехословакию, Румынию, Японию, Китай, Чили и Аравию. Причем речь здесь идет как о поставках партий боевых машин, так и о продаже отдельных образцов для ознакомления и испытаний, чему также придавалось большое значение. Именно в результате таких испытаний лицензии на производство танкеток «Карден-Лойд» Mk VI приобрели пять государств: Польша, Италия, Чехословакия, Франция и СССР. В последующем в этих странах танкеток Mk VI или созданных на их основе было
Не лишним будет сказать, что в составе британской армии танкетки Mk VI фактически не использовались в боевых действиях. Свое боевое крещение они получили в 1933 — 1934 годах в ходе войны между Боливией и Парагваем, известной под названием «Война Гран Чако». Незадолго до этого конфликта Боливия приобрела в Великобритании пять танкеток «Карден-Лойд» Mk VIb. Но это было только начало.
Несмотря на свою явную устарелость, танкетки активно участвовали во Второй мировой войне. В первую очередь в армиях тех стран, где был налажен их выпуск.

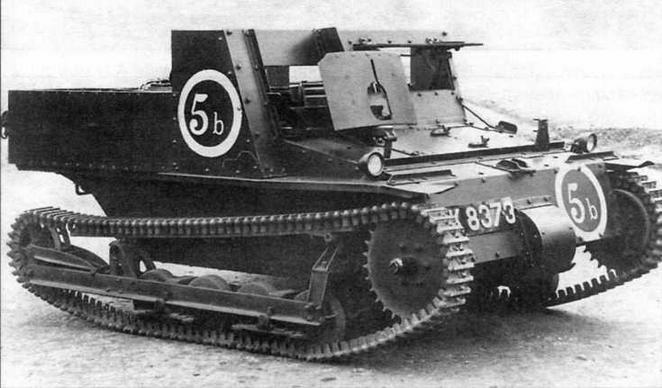

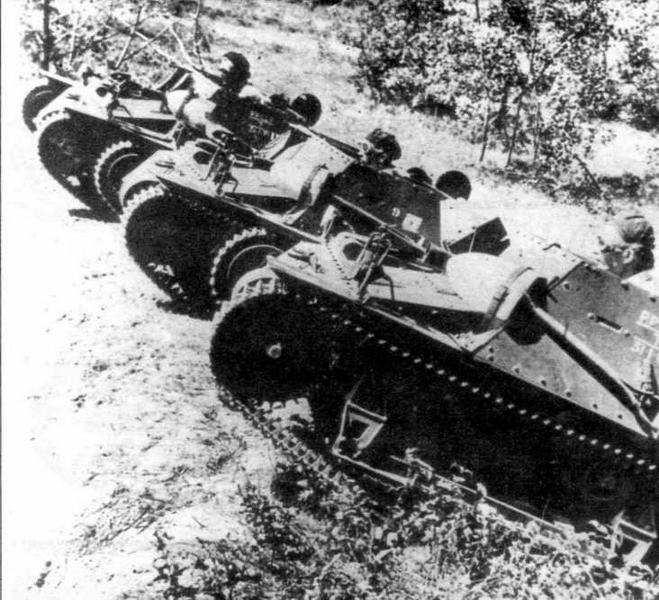

Танкетки «Карден-Лойд» Mk VIe на маневрах канадской армии. 1938 год

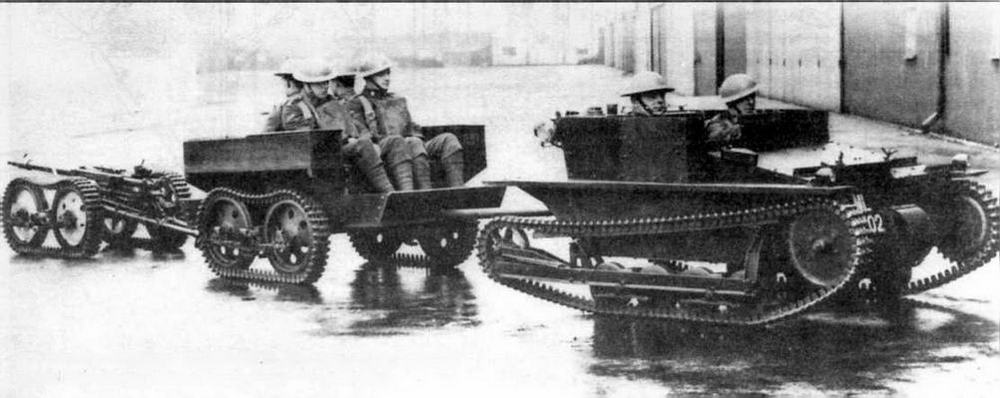

Танкетка «Карден-Лойд» Mk VI, буксирующая прицеп для перевозки пехоты и тяжелый пулемет
Польша

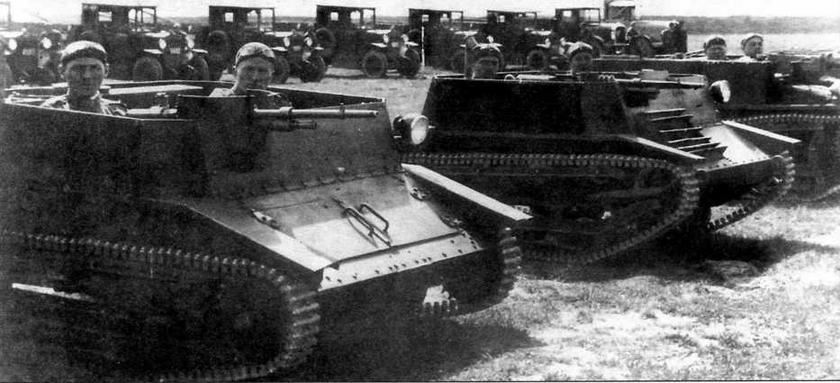

Прототипы польских ТК-1 (слева) и ТК-2 (справа)
Демонстрация танкетки «Карден-Лойд» Mk VI представителям командования польской армии состоялась 20 июня 1929 года на полигоне в Рембертове. Спустя девять дней начальник генерального штаба обратился к правительству Польши с просьбой о закупке десяти единиц. Просьба эта была удовлетворена, и в ноябре — декабре того же года машины прибыли в Польшу. Одновременно была закуплена вся конструкторско- техническая документация. Работа по переделке импортного образца применительно к польским условиям производства и эксплуатации велась в Военно-инженерном исследовательском институте. Усовершенствованная машина была принята на вооружение Войска Польского 14 июля 1931 года под обозначением ТК-3. Эта танкетка (в Польше она именовалась «lekki czolg rozpoznawczy» — легкий разведывательный танк) и ее модификации стали наиболее массовыми бронированными машинами польской армии в 1930-е годы. Серийное производство осуществлялось государственным предприятием PZInz (Panstwowe Zaklady Inzynierii) с 1931 по 1936 год. За это время выпустили 600 танкеток нескольких модификаций.
ТК-3 первой серийной модификации имела клепаный, закрытый сверху коробчатый бронекорпус. Боевая масса машины составляла 2,43 т. Экипаж включал двух человек и размещался так же, как и на английском прототипе. Карбюраторный 4-цилиндровый двигатель жидкостного охлаждения «Форд А» мощностью 40 л.с. был установлен в середине боевого отделения. Вооружение танкетки — пулемет «Гочкис» wz.25 калибра 7,92 мм. Боекомплект пулемета — 1800 патронов.
Почти сразу же поляки, как и англичане, предприняли попытку вооружить танкетку пушкой, дабы придать ей противотанковые свойства. Так появилась модификация TKD с польской 47-мм пушкой wz.25 Pocisk. Орудие разместили за щитом в передней части открытого сверху корпуса. Боекомплект состоял из 55 артвыстрелов. Боевая масса возросла до 3 т. Поскольку развернуть массовое производство пушки Pocisk полякам не удалось, то в вариант TKD были переоборудованы всего четыре машины.

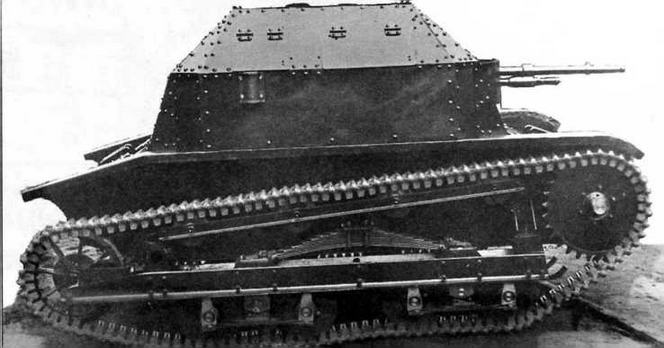

Танкетка ТК-3
Как только в Польше наладили лицензионный выпуск итальянского 6-цилиндрового мотора Fiat 122, более мощного и современного, чем «Форд А», его тут же попытались установить на танкетку ТК-3. Так появилась модификация TKF с двигателем Polski FIAT 122В мощностью 46 л.с., внешне практически ничем не отличавшаяся от предыдущей. После изготовления 18 машин от ее выпуска отказались в пользу следующей, наиболее удачной модификации — TKS. У нее были новый бронекорпус, усовершенствованная подвеска, приборы наблюдения и шаровая установка пулемета. Боекомплект довели до 2000 патронов. Двигатель Polski Fiat 122ВС позволял машине развивать скорость 40 км/ч. Запас хода составлял 180 км. На 24 танкетках TKS поляки установили 20-мм автоматическую пушку FK-A wz.38 польской конструкции (начальная скорость снаряда — 870 м/с, скорострельность — 320 выстр./мин, боекомплект — 250 патронов). Планировалось перевооружить таким образом 150 танкеток, но этот процесс прервала война.
На 1 сентября 1939 года танкетки ТК и TKS состояли на вооружении броневых дивизионов кавалерийских бригад и отдельных рот разведывательных танков, находившихся в подчинении армейских штабов. TKF входили в состав эскадрона разведывательных танков 10-й кавалерийской бригады. Вне зависимости от названия в каждом из перечисленных подразделений насчитывалось 13 танкеток. Истребители танков — боевые машины, вооруженные 20-мм пушками, — имелись в 71-м (4 шт.) и 81-м (3 шт.) дивизионах, 11-й (4 шт.) и 1-й (4 шт.) ротах разведывательных танков, эскадроне разведывательных танков 10-й кавбригады (4 шт.) и в эскадроне разведывательных танков Варшавской мотобронебригады (4 шт.).
