Танкетка Т-27 и другие

Барятинский Михаил Борисович

Сиденье механика-водителя размещалось слева, а стрелка (он же командир) — справа от двигателя, расположенного посередине корпуса. Для тепловой изоляции и предохранения членов экипажа от ожогов двигатель накрывался капотом из двух металлических листов с воздушной прослойкой между ними. За сиденьем стрелка на двух кронштейнах размещалась аккумуляторная батарея.

В отделении управления перед механиком-водителем устанавливались рычаг поворота и педальный вал, на котором монтировались три педали: сцепления, ножного тормоза и акселератора. Между ногами механика-водителя находился рычаг переключения передач. Внизу под его левой рукой располагался рычаг тросового привода заслонок радиатора, находившихся в кормовой части корпуса. За спиной механика-водителя устанавливался ящик для инструмента и запасных частей. Еще два ящика для запчастей крепились

снаружи машин.

Корпус танкетки собирался из катаных броневых листов толщиной 4, 6 и 10 мм на каркасе из уголков с помощью болтов и заклепок. На машинах последнего года выпуска соединение бронелистов производилось сваркой и лишь частично болтами и заклепкам. Все швы у днища и по бортам на высоту 400 мм имели холщовую прокладку на сурике, которая обеспечивала водонепроницаемость корпуса при преодолении водных преград. В верхнем лобовом листе имелся люк для доступа к тормозным валикам, закрывавшийся броневой крышкой с гайками на специальных шпильках. Кроме того, к верхнему и нижнему лобовым листам болтами (на машинах ранних выпусков) крепился кожух, закрывавший выступающую часть картера дифференциала. На большинстве танкеток этот кожух крепился заклепками и снимался только вместе с обоими листами. В наклонной крыше трансмиссионного отделения имелся люк с броневой крышкой на петлях, который обеспечивал доступ к коробке передач и приводам управления. На машинах первого года выпуска с правой стороны имелось специальное отверстие для крепления пулеметной установки.

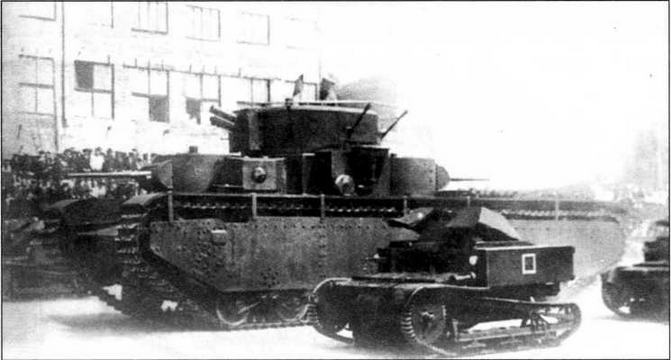

Танкетки Т-27 сопровождают тяжелый танк Т-35 на параде в Харькове 7 ноября 1933 года

Сидя на танкетке Т-27, танкист беседует с местным населением. 1932 год (в центре). На машине нанесены тактические обозначения, принятые в Красной Армии в 1932— 1938 годах

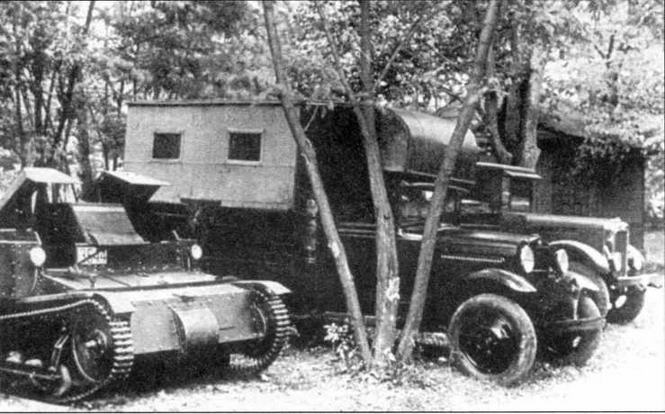

Танкетки Т-27 во время маневров. Украинский военный округ, 1933 год

В переднем щитке со стороны механика-водителя находилась смотровая щель, использовавшаяся при вождении машины в боевой обстановке, когда крышка люка была закрыта. Со стороны стрелка (командира) имелось отверстие, закрывавшееся тремя 10-мм бронещитками пулеметной установки. Подвижный щиток крепился к седлу пулемета и перемещался вместе с ним. Два неподвижных щитка прикрывали его с боков и фиксировались с помощью уголков к крыше трансмиссионного отделения и к переднему щитку. В неподвижных щитках для наблюдения за полем боя предусматривались узкие горизонтальные щели. Кроме того, сверху к колпаку люка на болтах устанавливался броневой козырек толщиной 6 мм. На бортовых листах корпуса с наружной стороны крепились патронные коробки с дверцами со стороны кормы. Дверцы коробок крепились на петлях и закрывались двумя болтами.

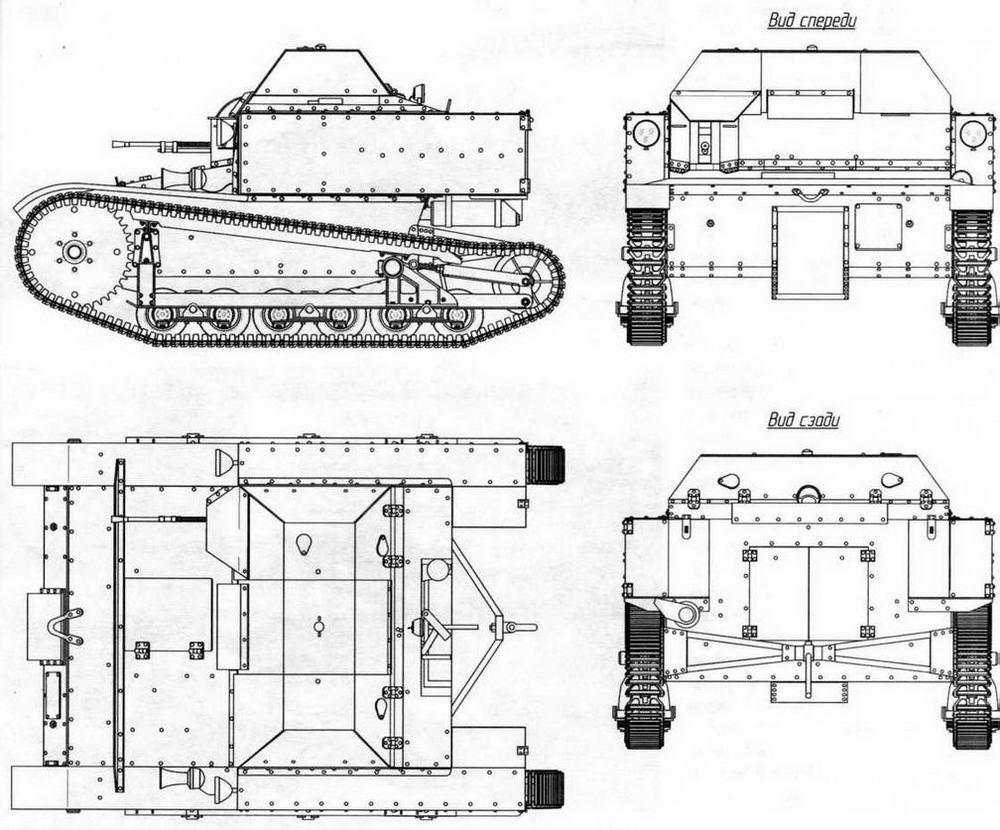

Т-27

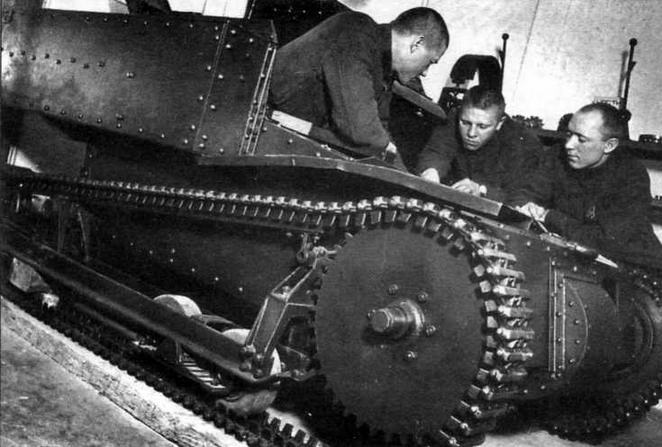

Красноармейцы изучают конструкцию танкетки Т-27. 1934 год

В верхней части бортовых листов корпуса имелись смотровые щели с броневыми заслонками, а в нижнем — круглое отверстие для прохода задней трубчатой оси.

Люки механика-водителя, стрелка и доступа к двигателю закрывались откидными колпаками. Петли колпаков приклепывались к листу над радиатором и имели специальные упоры, на которые ложились колпаки при открывании. Последние с внутренней стороны снабжались подпружиненными крючками, обеспечивавшими их закрытие в полном или приоткрытом положении. Для удобства открывания с внутренней стороны колпаков приклепывались ручки. На машинах поздних выпусков в колпаках люков членов экипажа сделали специальные лючки, закрывавшиеся броневыми заслонками. Колпак люка механика-водителя имел лючок в кормовой части, стрелка — в крыше и кормовой части. В колпаке люка над двигателем

был сделан прямоугольный лючок для доступа к заливной горловине топливного бака. Перед колпаком силовой установки для доступа воздуха к радиатору системы охлаждения предусмотрели отверстие, закрывавшееся броневым козырьком. В кормовом листе корпуса перед радиатором находились специальные дверки, управлявшиеся с места механика-водителя. На танкетках последних выпусков вместо дверок устанавливался специальный броневой кожух с направленным вниз отверстием.

Днище корпуса сваривалось из нескольких листов и имело посередине корытообразное углубление. Для слива масла из картера двигателя и коробки передач в днище сделали два отверстия, закрывавшиеся резьбовыми крышками.

Для буксировки к крыше трансмиссионного отделения приклепывалась специальная петля, а к кормовой части корпуса — буксирная рама с петлей.

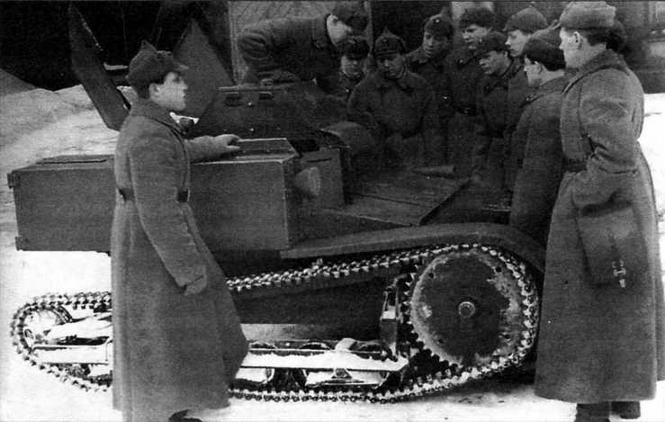

Красноармейцы знакомятся с устройством танкетки Т-27. Ленинградский военный округ, ноябрь 1939 г.

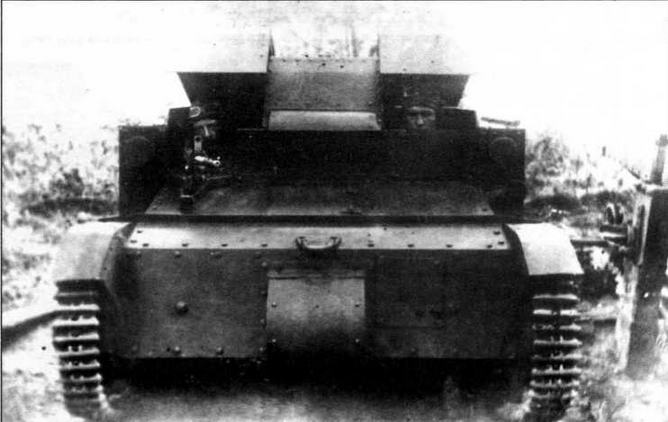

Танкетка Т-27 с установкой пулемета раннего типа

Вооружение танкетки состояло из 7,62-мм пулемета ДТ, боекомплект которого включал 2520 патронов. Для стрельбы использовался штатный механический прицел пулемета. На машинах первого года выпуска пулемет устанавливался на специальном лафете, обеспечивавшем вертикальное наведение пулемета. Горизонтальный поворот пулемета осуществлялся за счет вращения вилки крепления пулемета в лафете. На танкетках последующих выпусков пулемет устанавливался в специальном фланце, обеспечивавшем более удобное наведение как по вертикали, так и по горизонтали, а также лучшую защиту стрелка от пуль и осколков.

Особенностью танкетки Т-27 стала схема размещения и подачи боекомплекта. 40 пулеметных дисков находились в бортовых коробках корпуса. Укладка дисков могла производиться по двум вариантам. В первом случае диски укладывались в два ряда по 10 штук в механизме подачи каждой коробки. Подача дисков производилась с помощью маховичка и катушки тросового привода. При укладке по второму варианту диски в количестве 14 штук располагались в специальных подвижных стеллажах в два ряда. При этом общее количество перевозимых на машине дисков составляло 28 штук (1764 патрона).

Вдоль продольной оси корпуса в средней его части маховиком вперед был установлен 4-цилиндровый четырехтактный карбюраторный рядный двигатель жидкостного охпаждения «Форд-АА» (ГАЗ-АА) мощностью 40 л.с. при 2200 об/мин. Рабочий объем двигателя — 3060 см³. Карбюратор — «Форд-Зенит». Пуск двигателя — с помощью стартера мощностью 0,9 л.с. и вручную, заводной рукояткой. Емкость топливного бака составляла 42 л. Подача бензина осуществлялась самотеком. В систему охлаждения входили термосифонный центробежный насос, четырехлопастный вентилятор с ременным приводом от коленчатого вала и радиатор с паровоздушным клапаном. Емкость системы охлаждения составляла 22 л. Глушитель системы выпуска располагался снаружи под левой коробкой патронных магазинов. С выпускной трубой двигателя он соединялся коленчатой трубой, обернутой асбестом. На танкетках устанавливались два типа глушителей: собранный на болтах и сварной. Оба были взаимозаменяемы.

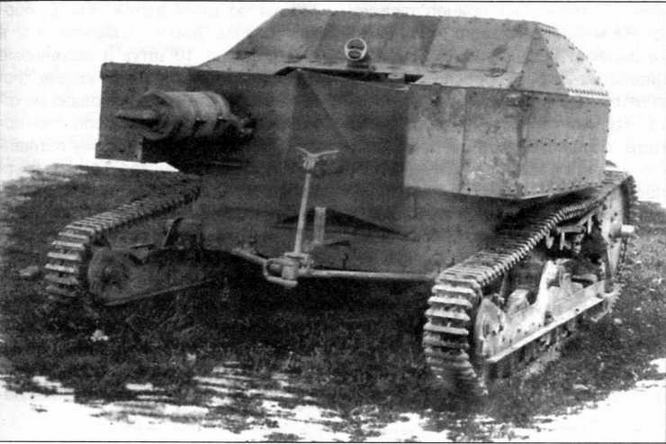

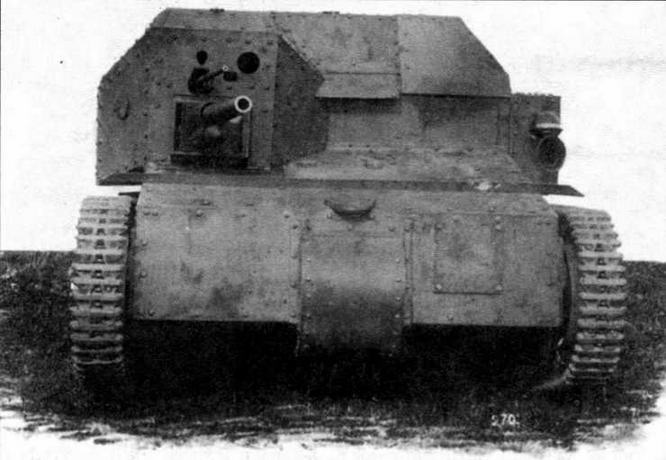

Самоходно-артиллерийская установка Т-27М

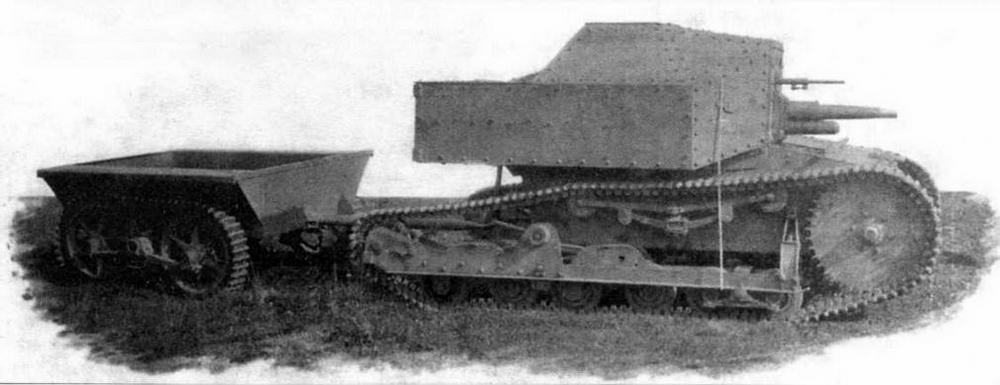

Танкетка Т-27М с гусеничным прицепом для перевозки боекомплекта

Трансмиссия, заимствованная у грузового автомобиля «Форд-АА» (ГАЗ-АА), состояла из однодискового сцепления сухого трения (сталь по фрикционным накладкам из ферродо), четырехступенчатой коробки передач, карданной и главной передач, простого конического дифференциала с ленточными тормозами (механизма поворота) и двух бортовых редукторов.
