Танкетка Т-27 и другие

Барятинский Михаил Борисович

Ходовая часть состояла из шести одинарных обрезиненных опорных катков на борт, сблокированных попарно в три балансирные тележки, установленные на продольной балке, поддерживающего бруса (деревянного со стальной оковкой), ведущего колеса переднего расположения с несъемным зубчатым венцом и направляющего колеса с механизмом натяжения гусеницы. Подвеска — рессорная. Гусеница — мелкозвенчатая, цевочного зацепления шириной 150 мм включала 129 траков. Шаг трака — 44 мм. Траки — литые, из стали или ковкого чугуна.

Электрооборудование машины выполнялось по однопроводной схеме напряжением 6 В.

Средства внешней и внутренней связи на машине отсутствовали. Связь между

отдельными машинами в подразделении поддерживалась с помощью сигнальных флажков.

Серийное производство танкетки Т-27 началось в 1931 году. Первые 45 машин выпустил завод «Большевик», а в последующем производство продолжалось на 2-м автозаводе ВАТО (с 1932 года — завод № 37 имени Г.К.Орджоникидзе) и ГАЗе. Сборкой корпусов занимался завод КЭС (Крекинг-электровозостроительный) в Подольске, который получал броневой лист с Ижорского завода.

В процессе серийного производства предпринимались попытки усовершенствовать конструкцию танкетки Т-27. В 1932 году КБ УММ под руководством Н.И.Дыренкова совместно со 2-м заводом ВАТО была спроектирована танкетка Д-44. Она представляла собой Т-27 с вращающейся башней и улучшенной подвеской, конструктивная схема которой, впрочем, не отличалась от схемы, примененной на Т-27.

Осенью 1932 года представитель Управления начальника вооружения РККА инженер П.Л.Кожевников разработал для танкетки Т-27 гидромеханическую трансмиссию, которая так и осталась на бумаге.

В это же время по инициативе ОКБ завода «Компрессор» под руководством К.Лебедева проводились опытные работы по установке на Т-27 грязевых щитков над гусеницами, креплению шанцевого инструмента и установке специального фильтра для предотвращения отравления танкистов парами бензина и выхлопными газами.

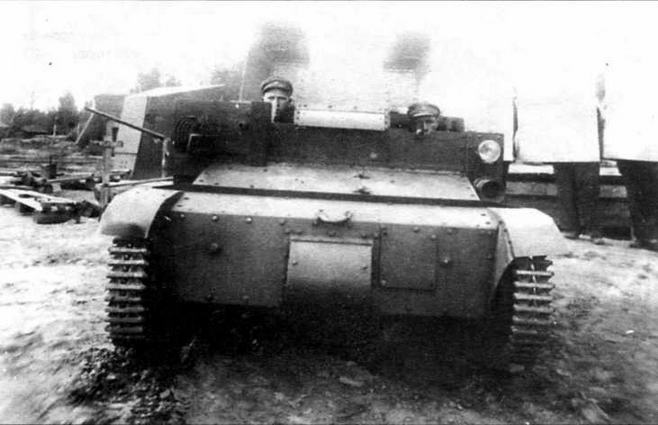

Самоходная установка Т-27

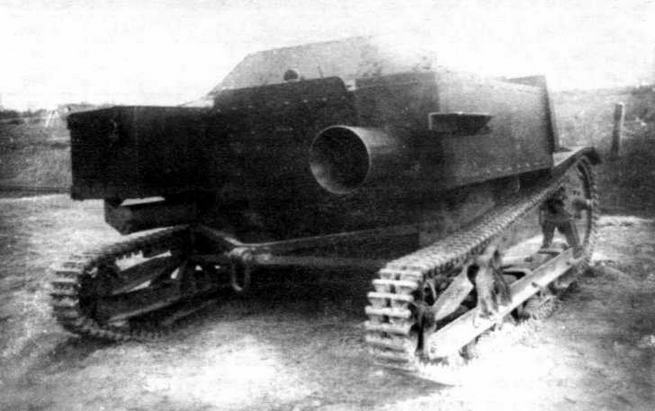

Самоходная установка СУ-76К

Производство танкеток Т-27

Завод-изготовитель

1931 г.

1932 г.

1933 г.

1934 г.

Итого

«Большевик»

45

—

—

—

45

№ 37

303

1610

919

14

2846

ГАЗ

—

83

323

—

406

Всего

348

1693

1242

14

3297

Необходимо отметить и использование танкетки Т-27 в качестве опытовой машины при испытаниях специального защитного ограждения от нападения собак-подрывников. Оно состояло из четырех металлических сеток из 1-мм проволоки, находившихся под напряжением и предотвращавших запрыгивание или подползание под танкетку собак со взрывчаткой. Сетки крепились на танкетку и питались от ее электросети.

Практически сразу после начала серийного производства танкетки Т-27 конструкторы приступили к работам по созданию на ее базе разнообразных боевых и вспомогательных машин.

Так, уже в ноябре 1931 года на заводе «Большевик» совместно с КБ ОАТ был разработан проект установки в танкетку

Т-27 20-мм автоматической пушки образца 1930 года вместо пулемета ДТ. Угол горизонтального наведения пушки составлял 10°, угол возвышения — +15°. Темп стрельбы — 130 — 135 выстр./мин, табличная дальность стрельбы — 2000 м. Питание — магазинное, из обойм по 20 выстрелов в каждой. В боекомплект входили осколочные и бронебойные снаряды с начальной скоростью соответственно 845 и 815 м/с. Проект этой противотанковой танкетки не был реализован в металле по причине снятия этой пушки с производства и вооружения.

Говоря о самоходно-артиллерийских установках, созданных на базе Т-27, в первую очередь необходимо остановиться на двух машинах, спроектированных начальником танкового отдела завода «Большевик» К.К.Сиркеном.

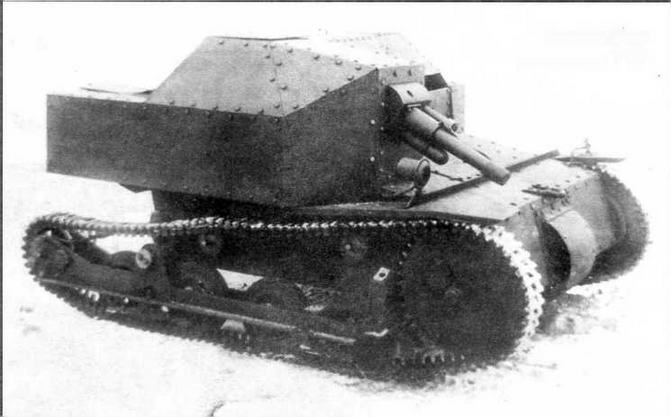

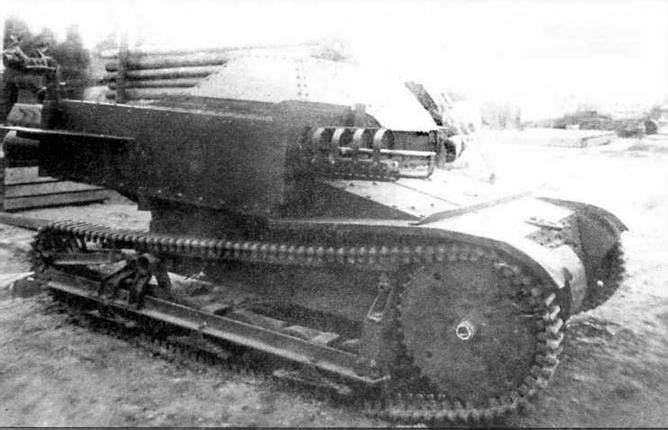

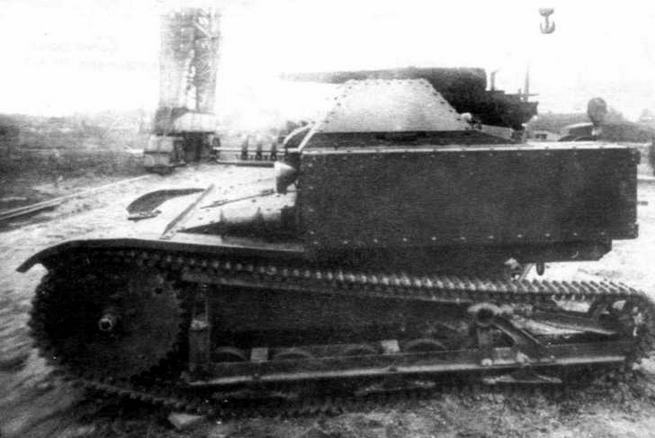

Самоходная установка СУ-76К

Первая из них, получившая обозначение Т-27М (или Т-27С) отличалась от серийной танкетки несколько измененными бронекорпусом и ходовой частью. В бронекорпусе машины справа была установлена 37-мм пушка «Гочкис» с углами наведения по горизонтали в секторе 18° и по вертикали в диапазоне от -5° 15" до +9°10". Над пушкой в автономной установке размещался пулемет ДТ. Из-за малого забронированного объема машины большая часть боекомплекта перевозилась в специальном гусеничном прицепе.

Ходовая часть машины применительно к одному борту состояла из трех тележек с двумя обрезиненными опорными катками в каждой. Передняя тележка — балансирная, с осью в раме гусеничного движителя. Две задних тележки объединялись рессорой в каретку, которая крепилась к поперечной трубе. Два обрезиненных поддерживающих катка малого диаметра подвешивались на листовой рессоре.

Машина имела дублированные органы управления с места командира. Броневая защита и характеристики подвижности остались такими же, как и у базовой машины.

Опытный образец самоходной установки Т-27М изготовили на заводе «Большевик» в апреле — мае 1932 года. В процессе испытаний, проводившихся на НИБТПолигоне, были выявлены многочисленные недостатки, в частности: невозможность использования прицела пушки для стрельбы из пулемета, недоработанность боеукладки, неудачная конструкция бронировки радиатора системы охлаждения двигателя, что приводило к его перегреву, затрудненное управление движением с места командира.

Второй образец САУ отличался от первого наличием только пушечного вооружения и конструкцией ходовой части. В связи с отсутствием пулемета над пушкой увеличилась высота линии огня и, соответственно, угол склонения. Ходовая часть имела полужесткую подвеску с листовыми рессорами в качестве упругого элемента. Со стороны каждого борта устанавливались четыре обрезиненных опорных катка, сблокированных попарно в две каретки, оси которых закреплялись в раме движителя. По сравнению с опорными катками Т-27, катки самоходной установки имели увеличенный диаметр. Направляющее колесо было приподнято. Кроме того, с каждого борта имелось по два обрезиненных неподрессоренных поддерживающих катка.
